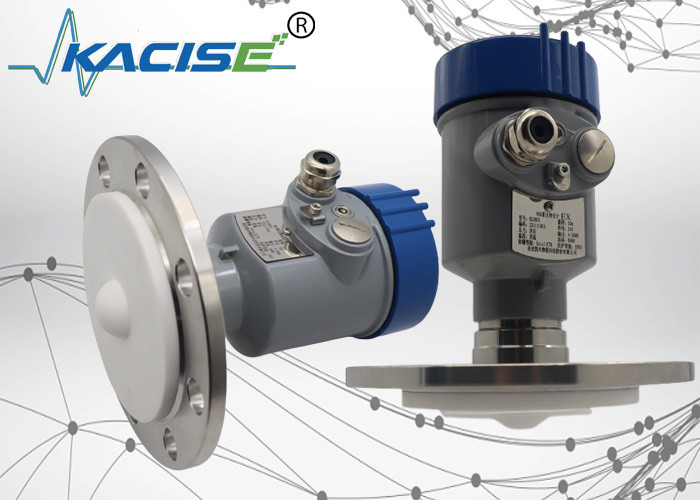

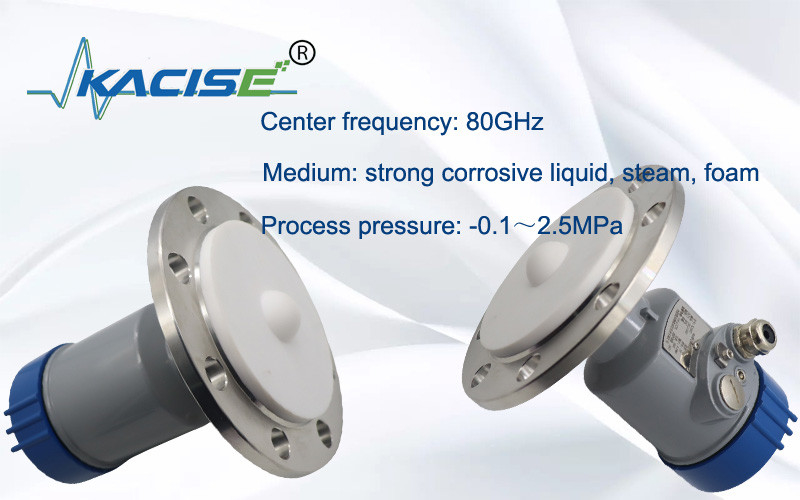

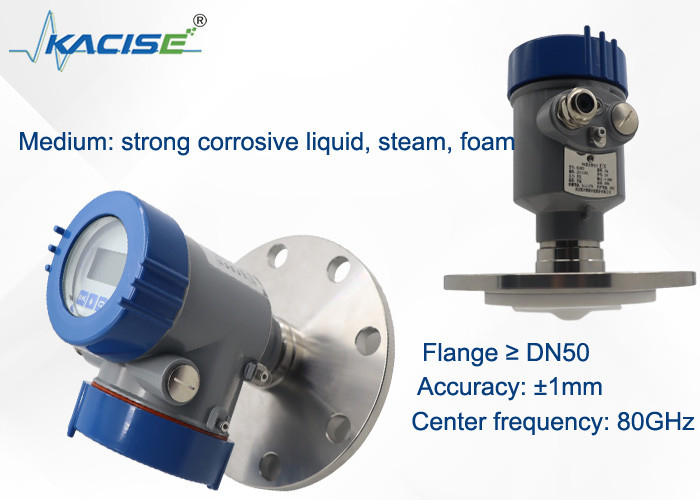

高温,高圧,腐食性タンクに適した80Gレーダーレベル測定

高温,高圧,腐食性タンクに適した80Gレーダーレベル測定

1紹介
KLD803 80GレーダーレベルメーカーはFMCW技術を使用する.アンテナは線形的に増加する周波数で高周波FMレーダー信号を放出する.送信された信号は,介質によって反射された後,同じアンテナで受信される送信された信号と受信された信号の周波数差は測定距離に比例する.収集された周波数差信号は,反響スペクトルを取得し,目標距離を計算するためにFFTに服します..

2商品の大きさ



3作業原理
レーダーアンテナは,微波パルスを送信し,テストされた媒体の表面に到達すると反射され,アンテナシステムに再び受信されます.信号は電路に伝送され,その後レベル信号に変換される.マイクロ波の伝達速度が非常に速いため,テストされた介質の表面へのマイクロ波伝達と反射回帰の時間はほぼ0です.

わかった
4. 技術的特徴

• ミリメートル波レーダーで測定精度は ±2mm に達し,最小測定盲区は 0.05m です.
• 小さめのアンテナサイズにより,より多くの作業条件の測定が可能です.
• レンズアンテナの多様性,より小さな打ち上げ角度,より集中したエネルギー,より強い反響信号,および同じ産業および鉱山条件下で他のレーダー製品よりも高い信頼性.
• 浸透性が強く,粘着と凝縮の場合は通常使用できます.
• ダイナミック・シグナル範囲はより大きく,低ダイレクト系恒定媒体の測定はより安定している.
• 複数の測定モード,高速測定モードのレーダー応答


5. 技術仕様とモデル選択

6設置要件
装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.


7電気接続
電源
(4 〜 20) mA/HART ((2本のワイヤ)
電源と出力電流の信号は2コアのシールドケーブルを共有します. 特定の電源電圧範囲の技術データを参照してください.

(4×20) mA ((4本のワイヤ/6本のワイヤ)
電源は別々に供給する必要があります電源と電流信号のために4コア遮断ケーブルが使用されます (電流信号とRS485インターフェースは同時に出力できます)同期出力には6コアシールドケーブルが必要である).

RS485/モッドバス
電源とデジタル信号のために4コアシールドケーブルが使用されます. (現在の信号とRS485インターフェイスは同時に出力できます.,同期出力には6コアシールドケーブルが必要です).

8接続

9センサーの線形性
ビームアングル
射線角は,レーダー波のエネルギー密度が最大値の半分に達する射線角である (幅3dB).マイクロ波 は 射線 の 範囲 を 超え て 信号 を 発信 し,妨害 する 物体 に よっ て 反射 さ れ ます.
