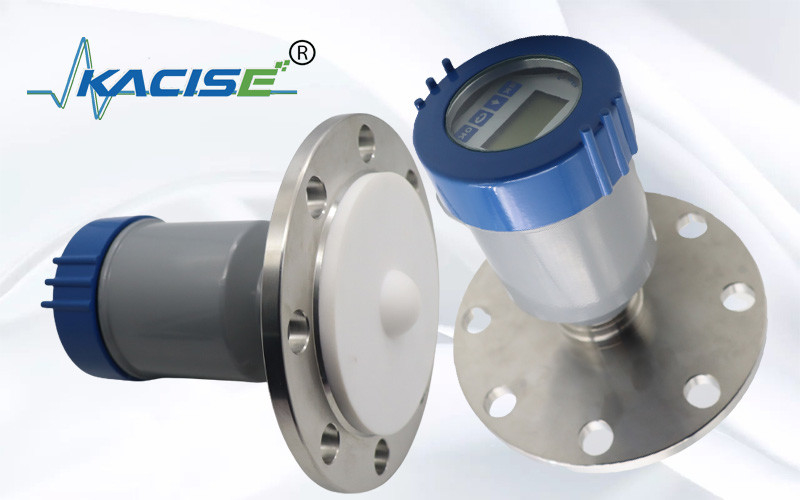

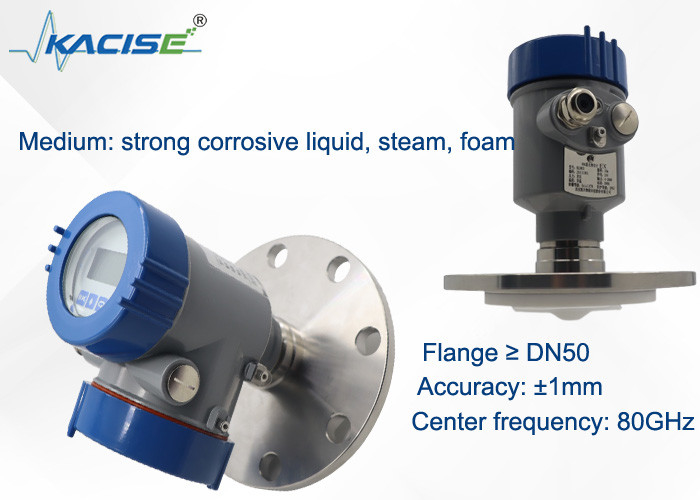

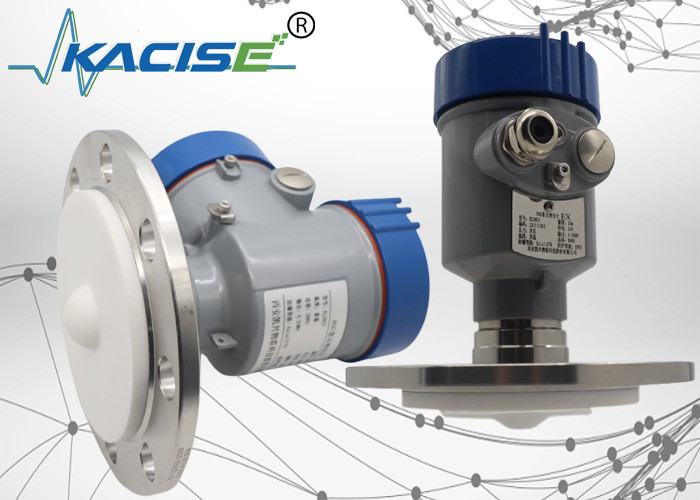

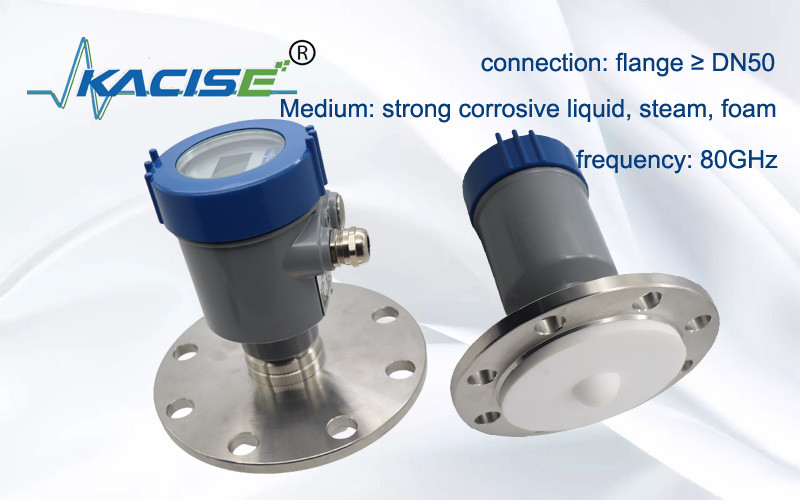

100m範囲レベル測定のためのRS485モッドバス出力を持つKacise 80GHzレーダーレベルトランスミッター

Kacise RS485 レーダー レベル トランスミッターは、正確なレベル測定用に設計された優れた高度なデバイスです。 80G 調整可能な周波数レーダー レベル センサーにより、優れた柔軟性と精度を実現します。このセンサーは、さまざまなアプリケーション シナリオに適応するように微調整でき、さまざまな環境で最適なパフォーマンスを保証します。

送信機にはRS485インターフェースが装備されており、他の制御システムとのシームレスな通信が可能です。既存の産業オートメーション設定に簡単に統合でき、効率的なデータ転送とリモート監視が容易になります。最大 100 メートルの範囲を測定できるため、化学、石油、水処理業界など、さまざまな貯蔵タンクや容器に適しています。 OEM 製品として、特定のプロジェクト要件に従ってカスタマイズおよび統合する機会をメーカーに提供し、レベル測定ソリューションの全体的な機能と互換性を強化します。デバイスの堅牢な構造により、過酷で困難な条件でも信頼性の高い動作が保証され、長期間安定したレベル検出機能が提供されます。

レーダー アンテナは狭いマイクロ波パルスを送信します。このパルスは、テスト対象の媒体の表面に到達すると反射され、アンテナ システムによって再度受信されます。信号は電気回路に伝達され、レベル信号に変換されます。マイクロ波の伝送速度は非常に速いため、試験媒体の表面にマイクロ波が伝送されてから反射されるまでの時間はほぼ0です。

• ミリ波レーダーの測定精度は最大±2mmに達し、最小測定ブラインドゾーンは0.05mです。
• アンテナのサイズが小さいため、より多くの動作条件の測定に対応できます。
• さまざまなレンズ アンテナ、小さな発射角、より集中したエネルギー、より強力なエコー信号、および同じ産業および鉱山条件下での他のレーダー製品よりも高い信頼性。
• 浸透力が強く、付着・結露時も正常に使用できます。
• ダイナミック信号範囲が広くなり、低誘電率媒体の測定がより安定します。
• 複数の測定モード、高速測定モードでのレーダー応答

機器を設置するときは、材料投入口の上に設置することを避け、撹拌パドルなどの信号に影響を与えるさまざまな物体を避けるようにしてください。

電源
(4～20)mA/HART(2線式)
電源と出力電流信号は2芯シールドケーブルを共有しています。特定の供給電圧範囲については技術データを参照してください。
(4～20)mA(4線式/6線式)
電源は別電源が必要で、電源用と電流信号用に4芯シールドケーブルを使用しています（電流信号とRS485インターフェースは同時出力可能、同時出力には6芯シールドケーブルが必要です）。
RS485/モドバス
電源は別電源とする必要があり、電源とデジタル信号には4芯シールドケーブルを使用しています。 （電流信号とRS485インターフェースは同時出力可能、同時出力には6芯シールドケーブルが必要です）。

地域の電気設備規制の要件に従ってください。従業員の健康と安全に関する地域の規制に従ってください。機器の電気コンポーネントに関するすべての操作は、正式なトレーニングを受けた専門家が行う必要があります。機器の銘板を確認して、製品仕様が要件を満たしていることを確認してください。電源電圧が機器の銘板に記載されている要件と一致していることを確認してください。

この機器は保護等級 IP66/67 の要件を完全に満たしています。ケーブル シーリング ヘッドの防水性を確保してください。以下に示すように:

設置が IP67 の要件を満たしていることを確認する方法:

• シーリングヘッドが損傷していないことを確認してください。
• ケーブルが損傷していないことを確認してください。
• 使用するケーブルが電気接続規制の要件を満たしていることを確認してください。
• 電気インターフェースに入る前に、ケーブルを下に曲げてハウジングに水が流れ込まないことを確認してください。①を参照してください。
• ケーブルグランドを締めてください。②を参照してください。
• 未使用の電気インターフェースはブラインドプラグで接続してください。③を参照してください。

ビーム角度
ビーム角とは、レーダー波のエネルギー密度が最大値の半分（3dB幅）に達するビーム角です。マイクロ波はビーム範囲外に信号を発し、干渉する物体によって反射される可能性があります。

アンテナのサイズが大きくなり、ビーム角 α が小さくなるほど、生成される干渉エコーは少なくなります。
より正確な測定を行うには、信号ビームの範囲内に内部デバイス (リミット スイッチ、温度センサー、ベース、真空リング、加熱コイル、バッフルなど) を設置しないようにしてください。
