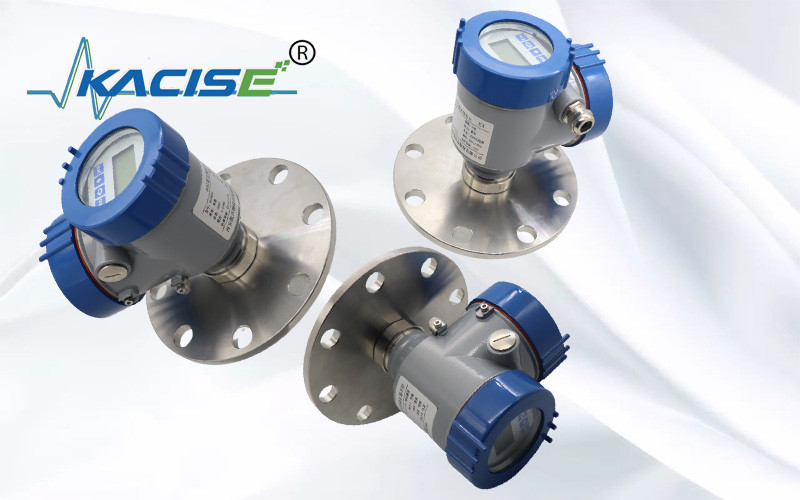

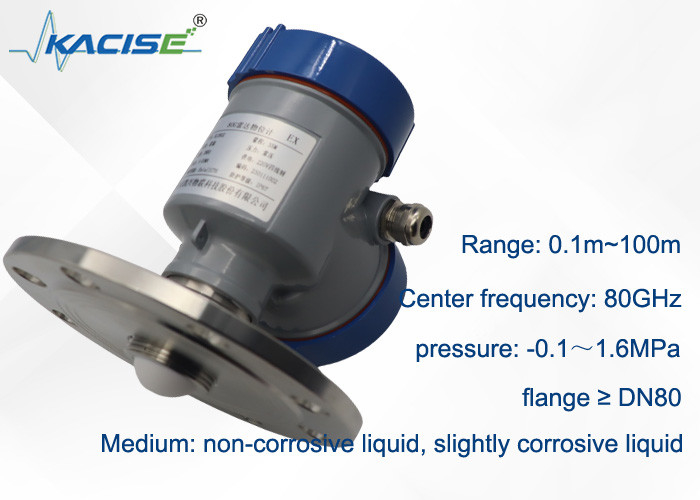

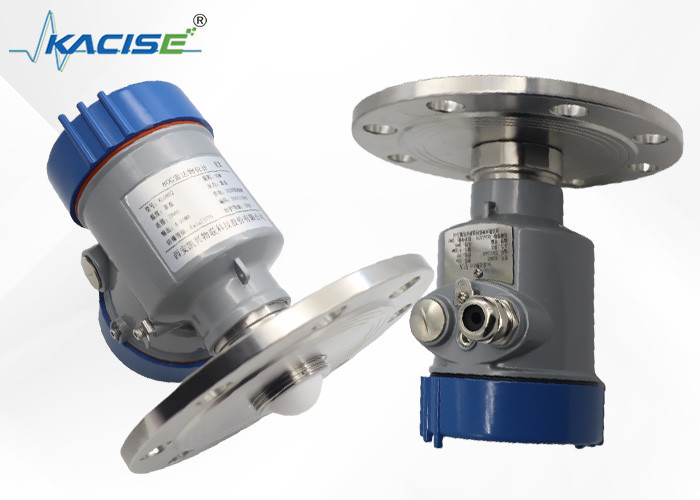

Kacise KLD802 OEM 80GHz RS485 非接触レーダーレベルトランスミッター、範囲 15 メートル、浄化槽用

KLD802 80Gレーダーレベルゲアは周波数調節連続波 (FMCW) 技術を採用している.アンテナは高周波FMレーダー信号を発信し,レーダー信号の周波数は線形的に増加する..送信されたレーダー信号は,同じアンテナに受信され,測定媒質に反射される.同時に,送信信号周波数と受信信号周波数の周波数差は測定距離に比例する収集された周波数差信号は,反射されたエコーのスペクトルを得るため,フーリア変換 (FFT) にかけられます.測定する目標までの距離は,この基準に基づいて計算されます..

レーダーアンテナは微波パルスを送信し,テストされた介質の表面に到達すると反射され,アンテナシステムに再び受信されます.信号は電路に伝送され,その後レベル信号に変換される.マイクロ波の伝達速度が非常に速いため,微波の伝達が試された介質の表面まで,そして反射されるまでかかる時間はほぼ0です.

• ミリメートル波レーダーで測定精度は ±2mm に達し,最小測定盲帯は 0.05m です.
• 小さめのアンテナサイズにより,より多くの作業条件の測定が可能です.
• レンズアンテナの多様性,より小さな打ち上げ角度,より集中したエネルギー,より強いエコー信号,および同じ産業および鉱山条件下で他のレーダー製品よりも高い信頼性.
• 浸透性が強く,粘着と凝縮の場合は通常使用できます.
• ダイナミック・シグナル範囲はより大きく,低ダイレクト系恒定媒体の測定はより安定している.
• 複数の測定モード,高速測定モードのレーダー応答

装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.

電源と出力電流の信号は2コアの遮断ケーブルを共有します. 特定の電源電圧範囲の技術データを参照してください.

電源と出力電流の信号は2コアの遮断ケーブルを共有します. 特定の電源電圧範囲の技術データを参照してください.

電源は別々に供給する必要があります電源と電流信号のために4コア遮断ケーブルが使用されます (電流信号とRS485インターフェースは同時に出力できます)同期出力には6コアシールドケーブルが必要である).

電源とデジタル信号のために4コアシールドケーブルが使用されます. (現在の信号とRS485インターフェイスは同時に出力できます.,同期出力には6コアシールドケーブルが必要です).

地元の電気装置の規制の要件を遵守してください! 従業員の健康と安全に関する地元の規制に従ってください.計器の電気部品のすべての操作は,正式な訓練を受けた専門家によって完了する必要があります.製品仕様があなたの要件を満たしているかどうかを確認するために,インスチュームの名札を確認してください.電源電圧が計器の名札に記載されている要件に一致していることを確認してください..

この計器は,保護クラスIP66/67の要件を完全に満たしています.ケーブルシールヘッドの防水性を確認してください.下記のように:

装置がIP67の要件を満たしていることを確認する方法:

• 密封頭が損傷していないことを確認します.
• ケーブルが損傷していないか確認してください.
• 使用するケーブルが電気接続規則の要件を満たしていることを確認してください.
• 電気インターフェイスに入る前に,水はハウジングに流入しないように,ケーブルを曲がる 1を参照してください
• 2 を参照してください.
• 使用していない電気インターフェースを盲点プラグで接続してください. 3を参照してください.

射線角は,レーダー波のエネルギー密度が最大値の半分に達する射線角である (幅3dB).微波 は 射線 の 範囲 を 超え て 信号 を 発信 し,干渉 する 物体 に よっ て 反射 さ れ ます.

アンテナの大きさが大きいほど,光束の角度αが小さいほど,干渉のエコーが少なくなる.
より正確な測定のために,内部装置 (制限スイッチ,温度センサー,ベース,真空リング,加熱コイル,バッフルなど) を設置しないでください.) 信号束の範囲内.
