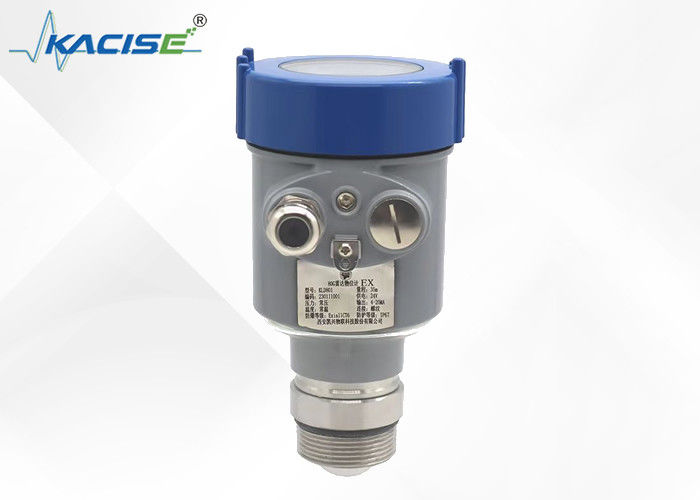

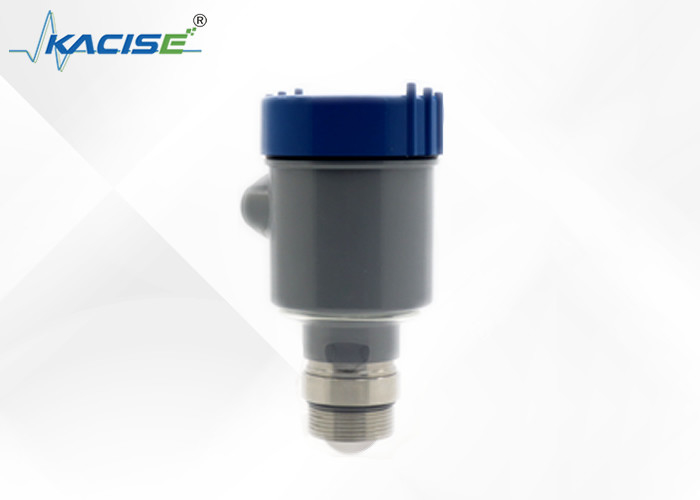

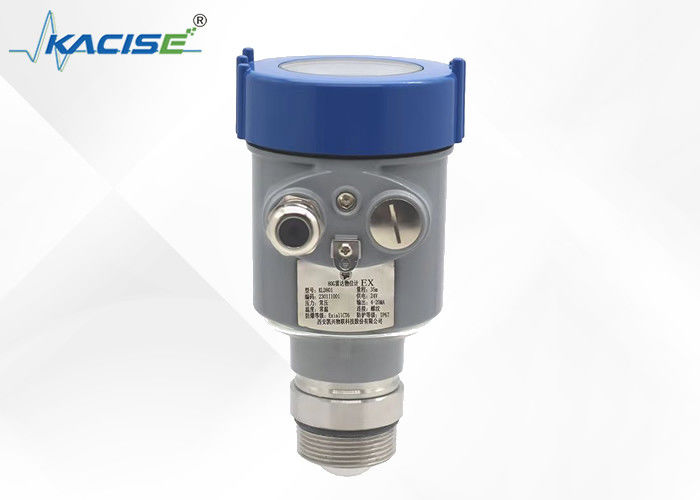

4-20mA出力と30m範囲の非腐食性液体のKacise 80GHzレーダーレベル計

カシース 4 - 20mA 30m 非腐食性液体レベル測定 80G ラダースレベル計
Kacise 4 - 20mA 30m 非腐食性液体レベル測定 80Gレーダーレベル計は,注目すべき製品です.それは,特に不腐食性液体のレベルを正確に測定するために設計されています.信号出力4〜20mA,測定範囲最大30m80Gレーダー技術により,困難な環境でも優れた性能が保証されます.液体のレベルを監視することが不可欠である様々な産業用アプリケーションに適していますその先進的な機能は効率的な操作を可能にし,プロセスの制御を強化します.産業が生産を最適化し,液体貯蔵と管理に関連する作業の円滑な運営を確保するのを支援する.

1商品の次元

2作業原理
レーダーアンテナは微波パルスを送信し,テストされた介質の表面に到達すると反射され,アンテナシステムに再び受信されます.信号は電路に伝送され,その後レベル信号に変換される.マイクロ波の伝達速度が非常に速いため,微波の伝達が試された介質の表面まで,そして反射されるまでかかる時間はほぼ0です.

3. 技術的特徴

• ミリメートル波レーダーで測定精度は ±2mm に達し,最小測定盲帯は 0.05m です.
• 小さめのアンテナサイズにより,より多くの作業条件の測定が可能です.
• レンズアンテナの多様性,より小さな打ち上げ角度,より集中したエネルギー,より強いエコー信号,および同じ産業および鉱山条件下で他のレーダー製品よりも高い信頼性.
• 浸透性が強く,粘着と凝縮の場合は通常使用できます.
• ダイナミック・シグナル範囲はより大きく,低ダイレクト系恒定媒体の測定はより安定している.
• 複数の測定モード,高速測定モードのレーダー応答

4テクニカル仕様とモデル選択

5設置要件
装置を設置する際には,材料の入口の上に設置しないようにし,シグナルに影響を与える様々な物体,例えばパドルを動かすなどを避けるようにしてください.

6電気接続
電源
(4 〜 20) mA/HART ((2本のワイヤ)
電源と出力電流の信号は2コアの遮断ケーブルを共有します. 特定の電源電圧範囲の技術データを参照してください.
(4×20) mA ((4本のワイヤ/6本のワイヤ)
電源は別々に供給する必要があります電源と電流信号のために4コア遮断ケーブルが使用されます (電流信号とRS485インターフェースは同時に出力できます)同期出力には6コアシールドケーブルが必要である).
RS485/モッドバス
電源とデジタル信号のために4コアシールドケーブルが使用されます. (現在の信号とRS485インターフェイスは同時に出力できます.,同期出力には6コアシールドケーブルが必要です).

7繋がり

8安全ガイド
地元の電気装置の規制の要件を遵守してください! 従業員の健康と安全に関する地元の規制に従ってください.計器の電気部品のすべての操作は,正式な訓練を受けた専門家によって完了する必要があります.製品仕様があなたの要件を満たしているかどうかを確認するために,インスチュームの名札を確認してください.電源電圧が計器の名札に記載されている要件に一致していることを確認してください..

9保護度
この計器は,保護クラスIP66/67の要件を完全に満たしています.ケーブルシールヘッドの防水性を確認してください.下記のように:

装置がIP67の要件を満たしていることを確認する方法:
密封頭が損傷していないことを確認します.
ケーブルが損傷していないか確認してください.
使用するケーブルが電気接続規則の要件を満たしていることを確認してください.
電気インターフェイスに入る前に,水はハウジングに流入しないように,ケーブルを曲がる 1を参照してください
2 を参照してください.
使用していない電気インターフェースを盲点プラグで接続してください. 3を参照してください.

10センサーの線形性
ビームアングル
射線角は,レーダー波のエネルギー密度が最大値の半分に達する射線角である (幅3dB).微波 は 射線 の 範囲 を 超え て 信号 を 発信 し,干渉 する 物体 に よっ て 反射 さ れ ます.

アンテナの大きさが大きいほど,光束の角度αが小さいほど,干渉のエコーが少なくなる.
より正確な測定のために,内部装置 (制限スイッチ,温度センサー,ベース,真空リング,加熱コイル,バッフルなど) を設置しないでください.) 信号束の範囲内.
KLD800シリーズの製品ショー
