起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLD805
KLD800シリーズ80Gレーダーレベルゲージは、周波数変調連続波(FMCW)技術を採用しています。アンテナは高周波 FM レーダー信号を放射し、レーダー信号の周波数は直線的に増加します。送信されたレーダー信号は、測定媒体によって反射された後、同じアンテナによって受信されます。同時に、送信信号の周波数と受信信号の周波数間の周波数差は、測定された距離に比例します。収集された周波数差信号を高速フーリエ変換（FFT）することで反射エコーのスペクトルが得られ、これに基づいて測定対象までの距離が算出されます。
|

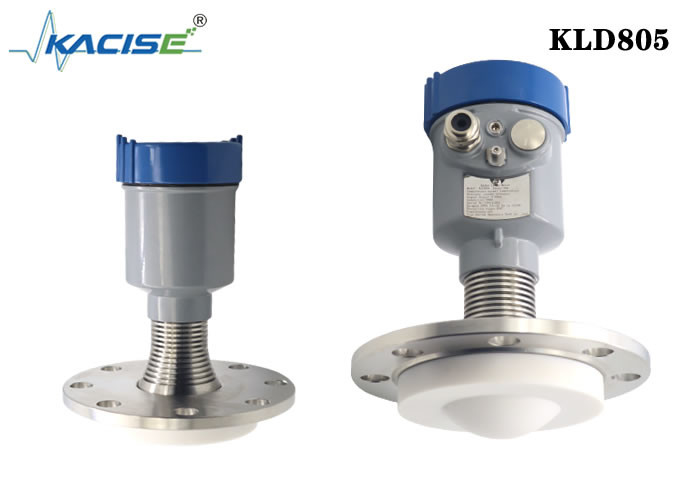

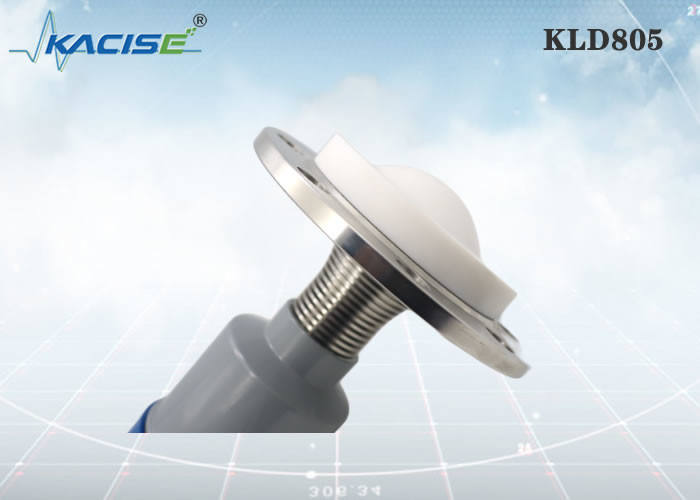

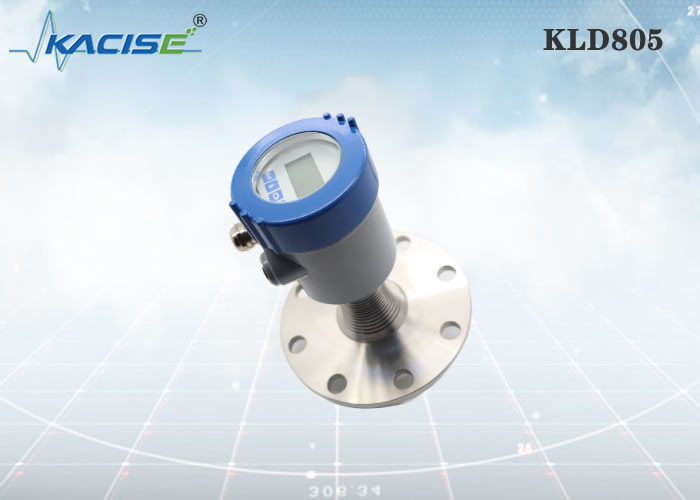

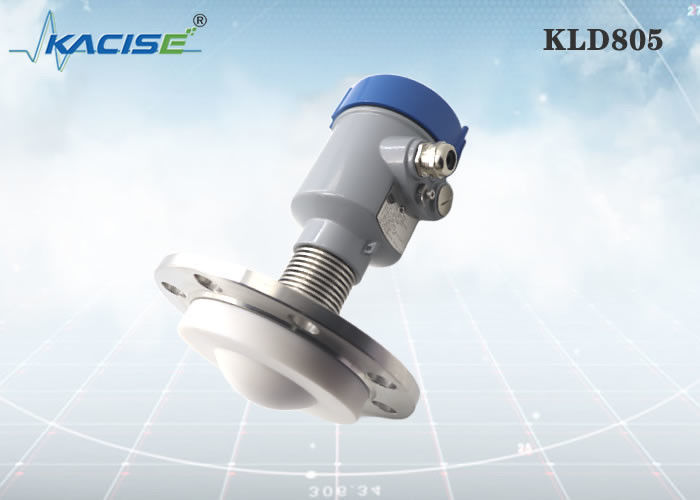

KLD805
|
媒体：強腐食性液体、蒸気、泡、 高温。そして高圧 測定範囲：0.1m〜10/20/30/60/100m プロセス接続: フランジ ≥ DN80 処理温度：-40～200℃ プロセス圧力：-0.1～2.5MPa アンテナサイズ: 76mm レンズアンテナ (フランジサイズによる) アンテナ材質：PTFE/全体充填 精度: ±1mm 保護等級: IP67 中心周波数：80GHz 打ち出し角: 3° 電源：2線式/DC24V 4線式/DC12～24V ケース: アルミニウム/プラスチック/ステンレス鋼 信号出力: 2 線式 /4...20mA/HART プロトコル 4 線式 4...20mA/RS485 Modbus |
フランジ設置を使用する場合、機器とタンク壁の間の最小距離は 200mm である必要があります。
①基準面
② 血管の中心または対称軸
機器を設置するときは、材料投入口の上に設置することを避け、撹拌パドルなどの信号に影響を与えるさまざまな物体を避けるようにしてください。
非常に複雑な作業条件下でも、設置点を中心に半径 20cm 以内の範囲に障害物がなければ正常に動作します。
設置接続図:
最大取付スプール高さH max は、取付スプール径Dと製品の打ち出し角の大きさによって異なります。
設置接続が長すぎるとレーダーの性能に影響します。
単位はmm:
単位はmm:
