起源の場所:
中国
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:
KSHGDC

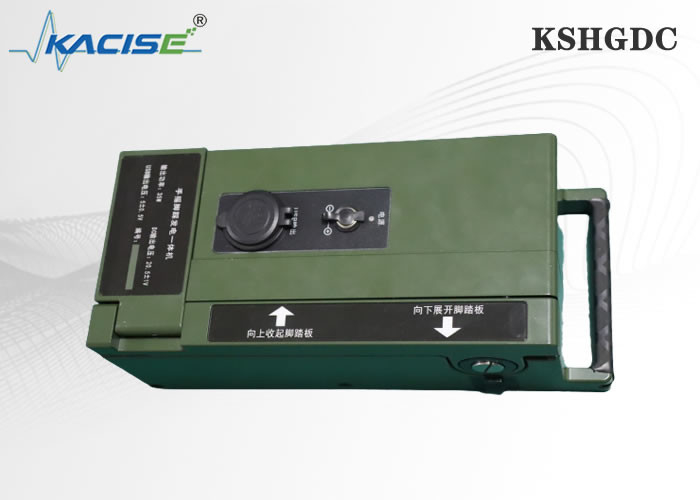

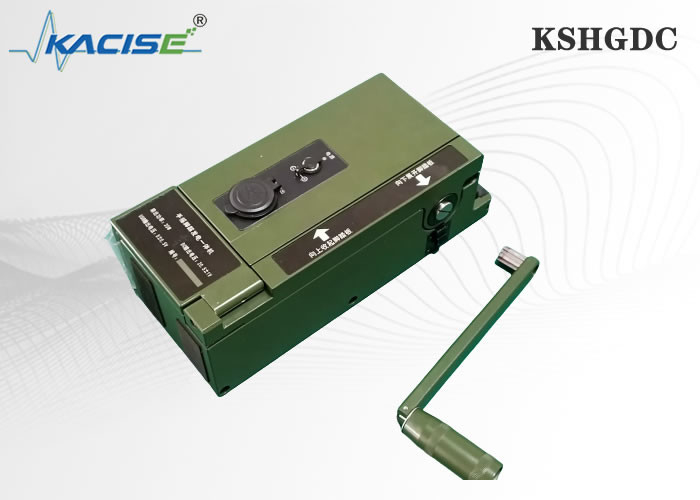

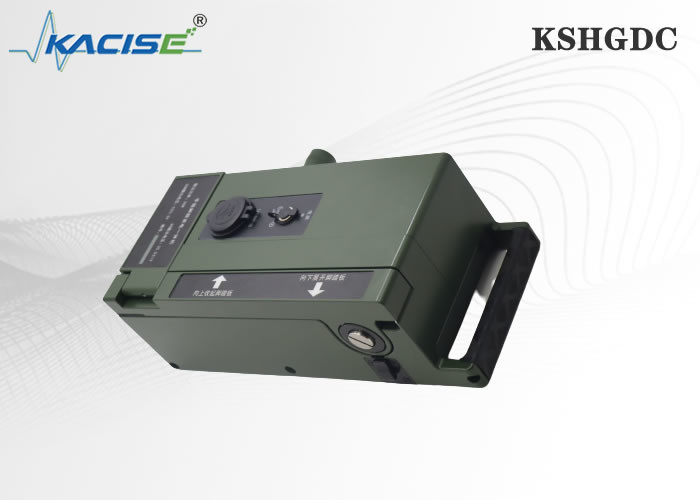

KSHGDC 軍用ハンドクランク発電機
1 一般説明
1.1 適用
このハンドジェネレーターは 16.8Vと5Vの電圧で電波と電池を充電するための新興DC電源です軍事緊急事態のために蓄電池を浮動充電で継続的に動作することができます..
製品の特徴:
1.2 主要な仕様
主なパラメータ
| 特徴 | 記述 | 注記 |
| 充電能力 | 16V±1V 2.5A (正常) | |
| 出力能力 | 14.5V±0.5V 5A | |
| 出力電圧のクランプ値 | 29Vdc | 出力電圧は,クランキング速度と正関関係 |
| クランク速さ | 90〜150回転/分 (正常) | グリーン LED を確認するために,クランキング速度を制御する;これは適切な作業状態で動作する発電機を意味します |
| 出力電圧 | 12-24V オーダー可能 | |
| 出力 | 60W 標準,最大 80W | |
| 電圧 波紋 | 25mV | |
| 出力ut電圧 変動変形負荷に応じて | 輸出の10%ut 名値 (最大) | |
| 労働生活 | 1200 時間名目 | |
| 出力短路保護 | サポート | |
| アプリケーション環境 |
温度:-40°C+70°C 相対湿度: 0%~95% (°C40). 振動:5.5~200Hz @1.5g |
防雨 |
| サイズ | ボディ 145mm × 85mm × 70mm | 体重 1.8kg (クランクを含む) |
| フレーム: 800mm × 430mm × 285mm | 体重2.8kg (クランクを含む) |
1.3 配送パッケージは
| ポイント | 量 | 注記 |
| 発電機体 | 1pc | |
| 組み立てたフレーム | 1pc | |
| 電源配送ケーブル | 1pc | ケーブルの長さは3コアケーブル,2出力と共通のループバックです. |
| 肩帯 | 1ペア |
|
2 運用原則
このハンドジェネレーターは 人力によって動かされます. 駆動装置によって, 常磁石の同期発電機を動かす力を生み出します. 交流電圧,シリコンダイオードで直した後に,コンデンサでフィルタリングされ,トランジスタシリーズレギュレーターによって調節され,連動DC出力電圧に変換されます. 充電のための出力電圧は調節されていません.
2.1 ギアトランスミッション
このハンドジェネレーターの電力は3つの連続ギアで送られ,ハンドルの電力はジェネレーターのローターギアシャフトに送られ,ローターが回転します.総送電比 I=Il xI2=7.46x6.71 =50 クランキング速度は11 Or/minなので,ジェネレーターのローター速度は約3000r/minです.
2.2 発電機
ジェネレーターの構造は外回転子型である.ステーターは,3相分布し,スター接続でピッチされた巻き込みから構成される.巻き込みはステータコア全体と結合されている.ローターは稀土の永久磁石でできています 星の形と8極ですスタビライゼーションのために空気で消去された磁石を使用します.ハンドルがクランクされたとき,ステータとの関係で磁場の相対的な動きがあります.そして3相交互電圧が,約200Hzの周波数でステータルの巻き込みに誘発されます..
2.3 回路の部分
この回路は,3相ブリッジ型直線器とコンデンサフィルターで構成されている.電源出力は連続トランジスタによってDCに安定させられる.デジタルディスプレイは,電圧と電流を含む作業状態を示します.. スイッチの速度を制御する スイッチの時に緑色の指示灯をオンに保つために,黄色の指示灯をオンに,指示灯の速度を下げるために,黄色の指示灯をオンに,加速する必要があります.
2.4 保護方法
この発電機には,電圧の制御器の入力電圧と充電出力電圧を29V±0で制限する超電圧保護回路が装備されている.5V で,電源が供給される器具が超速回転や高電圧で損傷するのを防ぐために
