起源の場所:
中国
ブランド名:
Kacise
モデル番号:
KOCF3000

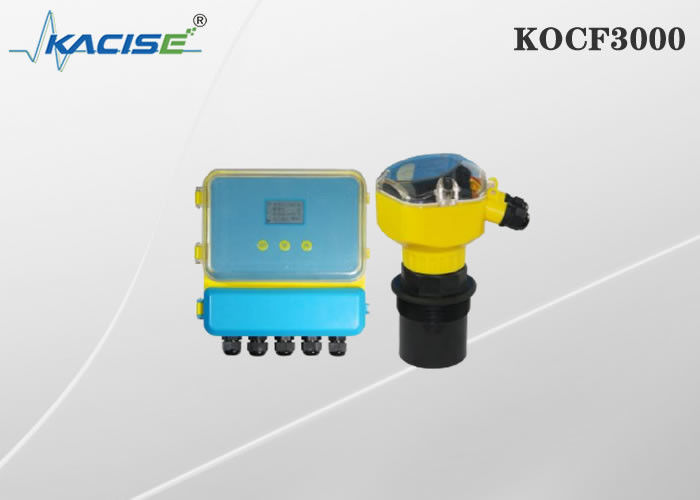

KOCF3000シリーズ超音波開いたチャネルの流れメートル
指示
KOCF3000シリーズ超音波開いたチャネルの流れメートルが、測定のダムの樋とともに、水を測定するのに使用されている
開いたチャネルの流れ。主に企業の汚水処理プラント、下水の排出出口および公衆の流れを測定することを使用する
潅漑および水保護のための施設、都市下水道、またチャネル。
特徴
KACISEによって作り出されるようにメートルのために無接触方法は測定のために空気を通る超音波の許可によって使用される。従って、それらは接触タイプのメートルによって比較される汚れた、腐食性の解決でより信頼でき、耐久である。
変数
| 機能 | 統合されたタイプ | 割れたタイプ |
| 測定の範囲 | 0.1L/s~99999.99m3/h | |
| 総流れ | 最高。:4290000000.00m3 | |
| 最高。水位の尺度値 | 3m、死んだ区域のための0.40m | |
| 水位の測定の正確さ | 0.5% | |
| 決断の比率 | 3mmか0.1% （より大きい1つは取られる） | |
| 表示 | LCD表示 | |
| 流れの測定の正確さ | 標準的なダムの樋のための1~5% （ワイヤー樋およびチャネルは国民の標準に従った）;標準外ダムの樋のための10~50% | |
| アナログ出力 | 4ワイヤー、4~20mA/600Ωの負荷 | |
| リレー出力 | （任意） 2セットAC 220V/8AかDC 24V/5A | |
| 電源 | 標準的な24VDC 100mA;または任意220V AC+15% 50Hz | |
| 電源 | （電池か太陽エネルギーによって供給される任意） 12VDC | |
| 働く温度 | 表示器械-20~+60°Cの調査-20~+80°C | |
| 働き圧力 | 標準大気圧 | |
| 働く温度 | 非凝縮する≤90%RH | |
| プロセス温度 | -20~+80℃; | |
| プロセス圧力 | 標準大気圧 | |
| コミュニケーション | 、485任意及び232、MODBUSの議定書コミュニケーション | |
| IPの等級 | メートルIP66の調査IP68 | メートルIP66の調査IP68 |
| 調査ケーブル | どれも | 最高標準的な10m。100m |
| 調査の設置サイズ | M78×2糸は20cmの小さい送信の角度そして小さい不感区域と第1選んだ、である。G1-1/2糸+マットの糸は、およびM48×2糸+マットの糸30-40cmの不感区域と任意、である。 | |
| 調査材料 | ABSによってなされた標準およびさび止め材料は腐食性の環境のための物のために使用される | |
| 割れたタイプの電力損失 |
割れたタイプは3つのリレーとの物に2つのリレーとの物に1つのリレーとの物にリレーなしで物に100mA、120mA、145mA、170mA、および4つのリレーとの物に190mAの電力損失の24V力を、与えられる。比出力は次としてある: リレーのないプロダクト:24×100mA=2.4W; 1つのリレーが付いているプロダクト:24×120mA=2.9W;2つのリレーが付いているプロダクト:24×145mA=3.5W 3つのリレーが付いているプロダクト:24×170mA=4.1W;4つのリレーが付いているプロダクト:24×190mA=4.6W; |
|
| 統合されたタイプの電力損失 |
統合された4回路のタイプは1つのリレーとの物にリレーなしで物に80mAの電力損失の24V力を、105mA、2つのリレーとの物のための105mA与えられる。比出力は次としてある: リレーのないプロダクト:24×80mA=1.9W; 1つのリレーが付いているプロダクト:24×105mA=2.5W;2つのリレーが付いているプロダクト:24×145mA=3.1W |
|

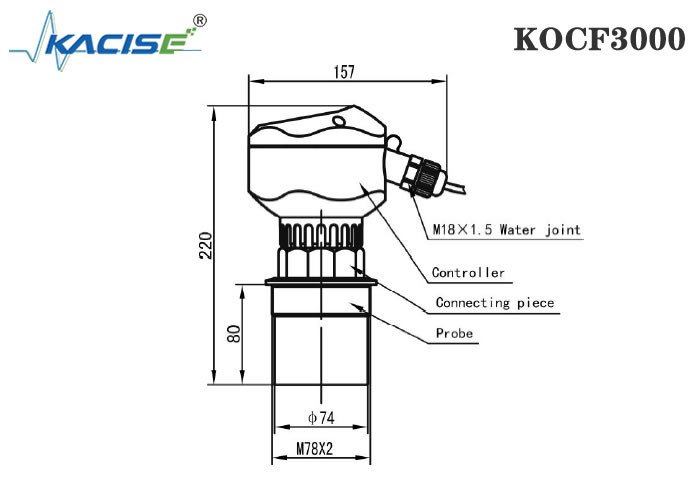

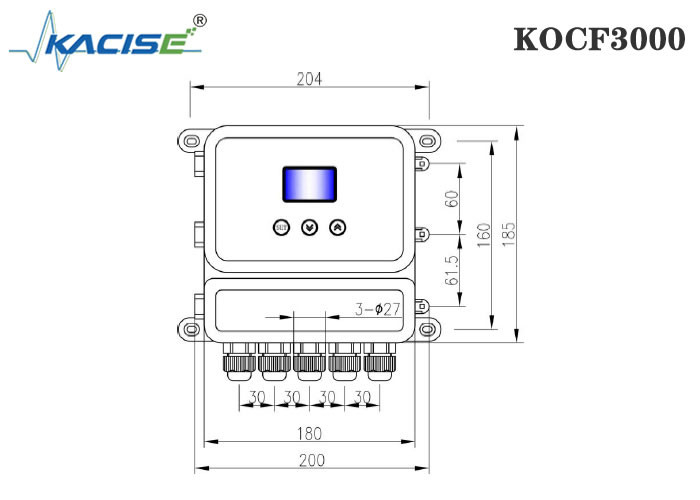

次元
注:割れ目タイプの超音波開いたチャネルの流れメートルの表示器械は腐食性のガスからよい換気の状態との設置済み屋内および自由である。器械は壁で掛かる。それが悪い屋内状態が設置済み屋外の原因でなければならなければ器械は保護箱で詰まり、日光および雨から自由に保った。
