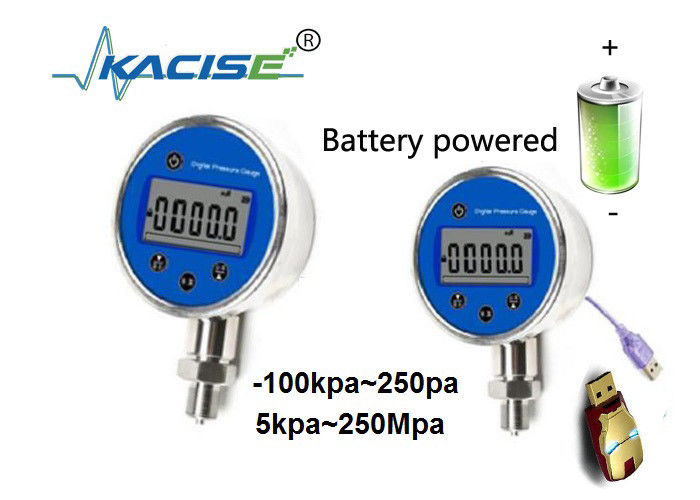

IP66 再充電可能な電池 デジタル圧力計 高精度圧力センサーとデータ ロガー

1. 概要

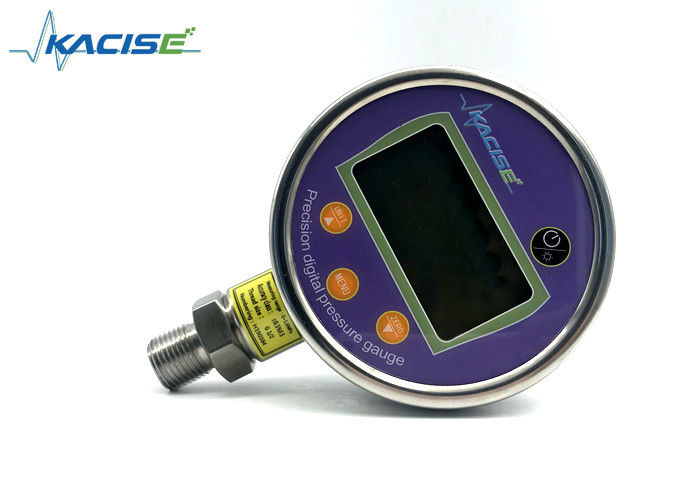

KPG201C精密デジタル圧力計は、コアデバイスとして高精度、低消費電力の大規模集積回路を使用しており、主に高精度測定チップ、バッテリー充電保護回路、センサー、信号処理回路で構成されています。

この製品は、マイクロプロセッサを使用して機器のゼロドリフト、非直線性などを自動的に補償および補正し、高安定性の圧力センサーなどの高性能デバイスを使用して機器の精度と信頼性を確保します。メーターはさまざまな機能パラメーターをそれ自体で設定でき、アプリケーションは柔軟で、さまざまな機能を選択できます。最大11000件のデータを保存でき、保存時間は独自に設定可能です。

2. 特徴

1. いつでもどこでもユーザーの要件に応じてさまざまなパラメータを設定でき、アプリケーションは柔軟で便利です。
2. 特殊機能圧力計はユーザーの要求に応じてカスタマイズできます。
3. ソフトウェアは、高精度かつ幅広い動作温度で温度補償を実行します。

3. パラメータ

4. 表示パネルとキー

1、ボタンの説明

• 「電源」ボタン: <1> 圧力計のオンとオフを切り替えるために使用します。
• <2> 設定画面を終了します。
• 「メニュー」ボタン: <1> 長押ししてパスワードインターフェイスに入ります。
• <2> 短く押すと通信状態になります。
• 「ゼロ」ボタン: <1> このボタンを押すと、ゼロオフセット圧力が自動的に補正されます。
• <2> インタフェースダウン機能を設定します。
• 「バックライト」ボタン: <1> 短く押すと背景がオンまたはオフになります。
• <2> 設定インターフェイスでのアップ機能。
• <3> 長押しすると、ストレージ状態に入る、またはストレージ状態から抜けます。

2. 表示の説明

5. 校正

圧力表示が不正確で圧力校正が必要な場合は、当社にご連絡の上、専門家にご説明ください。

注: 圧力計への重大な損傷を避けるため、専門家以外は圧力計の校正を行うことはできません。

6. 基本的な機能の使い方

1. 電源のオンとオフ

「電源」を短く押してゲージのオンとオフを切り替えます。電源を入れると、画面に圧力計のレンジが表示されます。

2. バックライトのオンとオフ

「ユニット」を短く押すとバック​​ライトがオン/オフになり、色は白になります。バックライトは 5 秒後に自動的にオフになります。

3. プレッシャークリア

圧力計の圧力ポートを大気中に押し込みます。現在の圧力測定値がゼロ校正範囲内にある場合は、「ゼロ」を押して測定値をクリアします。成功すると「CAL-0」と表示されます。

4. データ記録

「単位」を約5秒間長押しすると、圧力計のデータロギング機能を開始/停止します。表示の説明を参照してください。保存マークが表示されている場合は現在保存状態にあり、表示されていない場合は保存されません。ストレージが満杯の場合、圧力計には「FULL」と表示されます。

注: ストレージ状態は再起動後に自動的に終了します。

5. コミュニケーション

通信する前に、まず圧力計をコンピュータに接続し、メニューボタンを押して USB の初期操作に入ります。 「OK」が表示されると、次のステップに進むためにコンピューター ソフトウェアが開きます。 「LOAD」が数秒間表示され、その後「ERR-C」が数秒間表示され、その後通常のインターフェイスに戻ると失敗します。このとき、通信回線を変更したり、圧力計を再起動したりして再度動作させることができます。データ転送が完了したら、オープンキーを押して通常のインターフェースに戻ります。

注: 通信状態に入ると、圧力計は自動的に保管状態を終了します。

7. 設定メニューの説明

1)。メニューに入る

セットアップメニューに入る前にパスワードを入力する必要があります。パスワードは「503」です。操作方法は以下の通りです。

1. メニューボタンを約 5 秒間押し続けると、画面にパスワード入力インターフェイス「P---」が表示されます。パスワードは左から右に入力します。

2. 入力時は、上キーは数字の+、下キーは数字の-、メニューキーは数字で決まり、設定画面に入るにはパスワード「503」を入力します。

注: パスワードを間違って入力すると、「Err-0」が表示され、通常のインターフェイスに戻ります。

2)。メニューオプションを設定する

セットアップ メニューには次の 2 つのオプションがあります。

• 1-Int
• 2-Mod

次のように説明します。

1. <1-Int> この項目を実行して保存間隔時間を設定します。
2. <2-Mod> 圧力計のモードを設定します。

「バックライト」キーと「ゼロ」キーを押して上記 2 つのオプションを選択し、「メニュー」ボタンを押して選択した項目の設定に入り、「シャットダウン」ボタンを押して通常のインターフェースに戻ります。

3)。保存間隔を設定する

このインターフェイスに入ると、現在の保存間隔時間 (秒単位) が表示されます。 「メニュー」ボタンを押すと、最初の桁が点滅し、「バックライト」キーと「ゼロ補正」キーを押して数値を加算/減算します。最初のビットが設定されます。その後、「メニュー」ボタンを押して2番目の設定に入ります。設定完了後、数値が(1～7200)の範囲内であれば記憶し、元のインターフェースに戻ります。これで設定は完了です。範囲外の場合は表示されます。 「Err-0」と表示され、前のインターフェースに戻ります。これはまだ最後の設定データです。 「シャットダウン」ボタンを押すと、いつでも現在の操作を終了して前の画面に戻ります。

注: 機器の工場出荷時のデフォルト測定速度は 0010 (1 回 10 秒) です。

4)。モード設定

このインターフェイスに入ると、現在のモードが表示されます。 「バックライト」または「ゼロ」を押してモードを切り替えます。選択後、「メニュー」ボタンを押すと設定が完了し、前のインターフェースに戻ります。

Mod1 を選択します。圧力計の圧力サンプリング周波数は 1 秒です。

Mod2 を選択すると、圧力計の圧力サンプリング周波数が設定された保存間隔時間になります。

上矢印はモード フラグで、Mod2 として表示され、Mod1 としては表示されません。

通常、圧力計を確認したい場合は、Mod1 を使用できます。 Mod2 の圧力サンプリング周波数は、設定された保存間隔に関係します。

注: ストレージ機能を使用する場合、バッテリー寿命を延ばすために Mod2 を使用することをお勧めします。このモードには自動保存機能があり、再起動後、最後にシャットダウンする前の設定モードに自動的に移行します。

8. ストレージ機能の動作

1. データの削除

   パスワード入力インターフェースに入った後、パスワード「600」を入力し、「メニュー」ボタンを押すと、圧力計に「OK」が表示され、データの削除が完了し、通常のインターフェースに戻ります。

2. 時間を見てください

   パスワード入力インターフェースに入った後、パスワード「601」を入力すると、圧力計は「年-月-日-時-分-秒」の順に表示し、自動的に通常のインターフェースに戻ります。

3. レコード数を表示する

   パスワード入力インターフェースに入った後、パスワード「602」を入力すると、圧力計は現在保存されているデータの数を表示し、自動的に通常のインターフェースに戻ります。

9. 設置とメンテナンス

1. インストール

   1. メーターは垂直な水平面に設置する必要があります。
   2. 加圧ポンプ等と併用する場合は圧力レンジの適合にご注意ください。
   3. 圧力が 0 の場合、デジタル圧力計の表示が 0 でない場合は、測定の精度を確保するために、「ゼロ」ボタンを使用してゼロ校正を実行してください。
   4. デジタルメーターをデバイスに取り付ける前に、ヘッダーが汚れていないか確認してください。使用中はチューブを清潔に保ってください。

2. メンテナンス

   1. 本器は高精度の測定器であり、空気の循環、観察のしやすさ、保守・操作のしやすさを考慮して選定してください。
   2. デジタル圧力計は使用中に 1.2 倍の圧力を超える可能性がありますが、測定の精度に影響を与え、機器が損傷する可能性があります。レンジに合わせてご使用されることをお勧めします。
   3. 精密デジタル圧力計の LCD 画面にバッテリー電圧に余裕があることが表示された場合は、測定が正常に動作するようにすぐに充電してください。充電中はシャットダウンします。充電時間は 3 ～ 4 時間です。
