| 長さ: | 370mm | 幅: | 235mm |
|---|---|---|---|
| 高い: | 216mm | 取付穴: | M12 |
| 共鳴周波数: | 5～10Hz | 外側取付穴距離/L1(mm): | 268/266.7 |
| 取付穴内距離/L2(mm): | 114/114.3 | 最大垂直変形 (mm): | 125.7 |
| 垂直静荷重 (Kg): | 543 | 垂直静的剛性 (Kg/mm): | 58.5 |
| 垂直動的剛性 (Kg/mm): | 18 | 45°最大変形量(mm): | 177 |
| 45° 静荷重 (Kg): | 325 | 45°静的剛性 (Kg/mm): | 32 |
| 45° 動剛性 (Kg/mm): | 8.9 | サイドサスペンションの最大変形量(mm): | 132 |
| 横吊り静荷重（Kg）: | 111 | 側面吊り静的剛性 (Kg/mm): | 11.2 |
| サイドサスペンション剛性 (Kg/mm): | 8.2 | 素材: | SS304 |
| 重量 (kg): | 12.7 | 製品のカスタマイズをサポートするかどうか: | はい |
製品説明

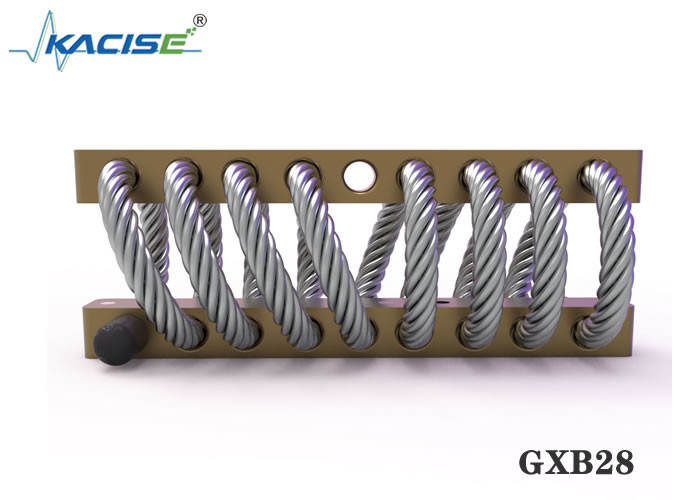

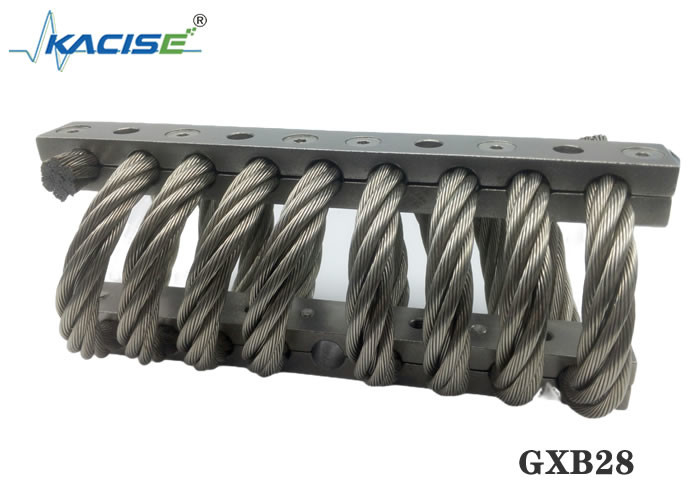

ヘリカル ワイヤー ロープ アイソレーターは、重量に関係なく、ほぼすべての機械またはエンクロージャーに取り付けることができるように、幅広いサイズで利用できます。
コンパクトで薄型の設計と、最小限のたわみで大きな衝撃荷重を減衰させる機能により、スペースが限られている場所での使用が可能

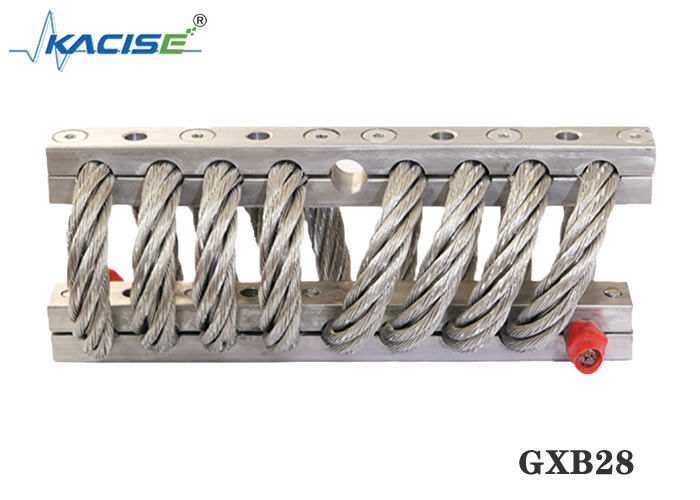

3 面の全軸分離により、機器は縦、横、横のどの方向にも自由に移動できます。
カスタムの巻線、ループ数、および取り付け機能を利用して、特定の要件を満たすことができます
特別なケーブル材料 (亜鉛メッキ鋼およびその他のステンレス鋼合金)、特別なバー材料 (ステンレス鋼、チタン仕上げメッキ)、および特別な取り付け構成 (インサート、ねじの種類、クリアランス ホール) が利用可能です。
製品サイズ表
| 製品番号 | 高(mm) | 幅(mm) | 製品重量(kg) | インストール方法 | 穴のサイズ(mm) | ネジサイズ(mm) | ザグリテーパー | |
| JGX-286-8-X-16860-AS | 216 | ± 6.35 | 235 | 12.7 |
A、B、C、D、E、S |
Ø13.5 + 0.13- 0.38 | M12X1.75 | 90° |
圧入試験データシート
| 曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 5430 | 125.7 | 585 | 180 |
45°傾斜圧入荷重試験データシート
| 曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3250 | 177.8 | 327 | 89 |
せん断ローリング荷重試験データシート
| 曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 1110 | 132.1 | 112 | 112 |
ワイヤー ロープの防振装置には次の利点があります。
製品構造図
ワイヤーロープアイソレーターの設置ガイド
1.取り付け前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを慎重に確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3.防振装置は弾性部品であるため、作業時に少し可動スペースが必要です。取付前に、取付部に取付に影響を与える機器がないか、防振装置の可動スペースが十分に確保されているかをよく確認してください。取り付け前に、防振装置の状態が良好で、欠陥がないことを確認してください。
4. 適切なドライバーとバールを用意します。
5、最初にアイソレーターを重機または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレーターはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取り付け穴がわずかにずれている場合は、防振装置を移動するか、バールを使用して防振装置の取り付け穴を機器の取り付け穴に合わせ、固定ネジを締めます。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。
応用
