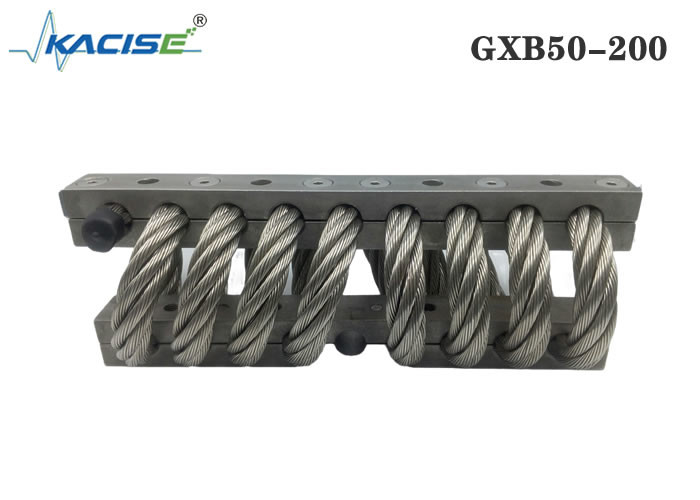

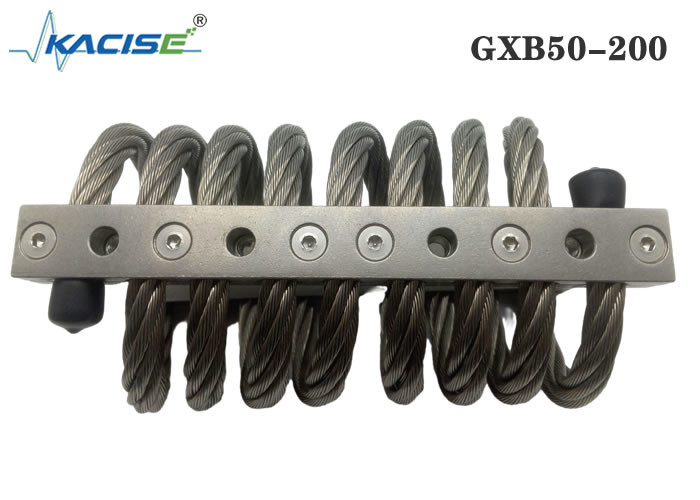

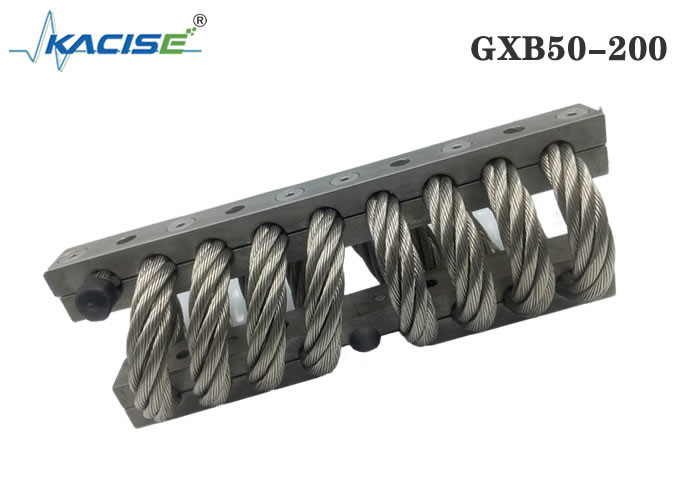

Name: GXB50-200 耐食性と低共振周波数を備えた防振用オールメタルワイヤロープアイソレータ
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB50-200
Price: 5,000.00 USD
Availability: InStock

家へ > 製品 > ワイヤーロープの振動アイソレーター >

GXB50-200 耐食性と低共振周波数を備えた防振用オールメタルワイヤロープアイソレータ

全金属ワイヤーロープアイソレータ

電気機器用ワイヤーロープ防振器

振動防止のワイヤロープ隔離器

起源の場所:

中国

ブランド名:

Kacise

モデル番号:

GXB50-200

連絡ください

引金を求めてください

製品詳細

長さ:

521mm

幅:

210mm

高い:

178mm

取り付け穴:

M18

共鳴周波数:

5-10Hz

外側取付穴距離/L1(mm):

378/377.8

取付穴内距離/L2(mm):

162/161.9

最大垂直変形 (mm):

67.3

垂直静荷重 (Kg):

2162

垂直静的剛性 (Kg/mm):

346

垂直動的剛性 (Kg/mm):

133.8

45°最大変形量(mm):

96.5

45° 静荷重 (Kg):

1530

45°静的剛性 (Kg/mm):

196.8

45° 動剛性 (Kg/mm):

66.4

サイドサスペンションの最大変形量(mm):

71.1

横吊り静荷重（Kg）:

832

側面吊り静的剛性 (Kg/mm):

83.9

サイドサスペンション剛性 (Kg/mm):

73.8

材料:

SS304

重量(kg):

製品のカスタマイズをサポートするかどうか:

はい

ハイライト:

全金属ワイヤーロープアイソレータ

電気機器用ワイヤーロープ防振器

振動防止のワイヤロープ隔離器

支払いと送料の条件

最小注文数量

価格

交渉可能

パッケージの詳細

カートン

受渡し時間

5-8 仕事日

支払条件

L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

供給の能力

100+

30G ショック制御産業機械用ステンレス鋼鉄ワイヤロープ振動隔離器

最高の価格を入手する

厚い作業周波数のためのカップルスプリングで,粉末防止ステンレス鋼鉄ワイヤロープ振動隔離器

最高の価格を入手する

工業機械用耐衝撃ステンレス鋼鉄線ロープ振動隔離器

最高の価格を入手する

耐久性産業機械のショック吸収のためのISO9001認定ステンレス鋼鉄ワイヤロープ振動隔離器

最高の価格を入手する

連絡ください

今連絡してください

製品説明

ワイヤロープの隔離装置は,高強度支架棒を通過した螺旋式鋼ケーブルで構成される.これらのケーブル隔離器は,敏感な機器や製品に優れた衝撃と振動保護を提供します耐久性のある構造,耐腐蝕性,高温耐性により,これらの隔離ソリューションは幅広い産業の多くのアプリケーションに理想的です.

製品サイズチャート

商品番号	高さ (mm)		幅 (mm)	製品重量 (kg)	設置方法	穴の大きさ (mm)	糸の大きさ (mm)	コントローバー
JGX-286-8-X-16860-A-S	178	± 635	210	24	A,B,C,D,E,S	Ø19.8 + 0.13- 0.38	M18X2を5	90°

テストデータシートプレス・フィット

曲線番号	商品番号	静的負荷 (N)	最大変形 (mm)	振動硬さ Kv kN/m	衝撃硬さ Ks kN/m
1	JGX-286-8-X-16860-A-S	21620	67.3	3468	1338

45° 傾き式プレス装着負荷試験データシート

曲線番号	商品番号	静的負荷 (N)	最大変形 (mm)	振動硬さ Kv kN/m	衝撃硬さ Ks kN/m
1	JGX-286-8-X-16860-A-S	15300	96.5	1968	664

切断回転負荷試験データシート

曲線番号	商品番号	静的負荷 (N)	最大変形 (mm)	振動硬さ Kv kN/m	衝撃硬さ Ks kN/m
1	JGX-286-8-X-16860-A-S	8320	71.1	839	829

ワイヤロープの振動隔離器には以下の利点があります.

非線形硬さ
全面ショック吸収
低周波の衝撃吸収効果は良い
耐腐食性,高低温耐性,厳しい環境でも動作し続けることができます
簡単に設置し,保守なし,長寿命

製品構造図

ワイヤロープの隔離装置の設置ガイド

設置前に,安装穴が振動隔離器の安装穴と一致しているかどうかを注意深く確認してください.例えば,スレッドが同じかどうかなどです.
設置穴はきれいで荒れ,腐り,損傷,その他の欠陥はありません
振動隔離器は弾性のある部品なので,動作するときに少し移動空間が必要です. 設置する前に,装置の部位に設置に影響を与える機器が存在し,振動隔離器の移動空間が十分かどうかを注意深く確認してください.. 振動隔離器が良好な状態で,設置前に欠陥がないかどうかを確認してください.
適切なスクリュードライバーとブームを用意する.
まず,隔離装置を重力機器や固定装置に設置し,設置螺栓を締めなくても隔離装置は軽く動きます.
振動隔離器の反対側に接続装置を設置します. 固定穴がわずかに偏っている場合,振動隔離器を移動したり,ブームバーを使用して,振動隔離器の設置穴を機器の設置穴と並べることができます.そして,固定シールをスクロールします.
装置の位置を固定した後,すべての固定螺栓を締めます.

適用する
