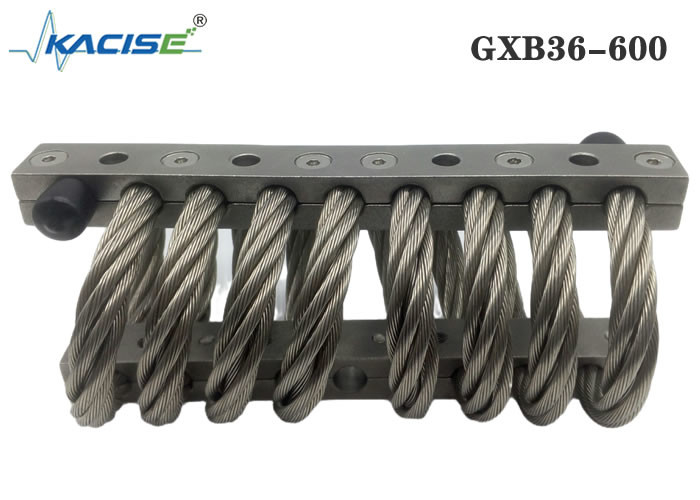

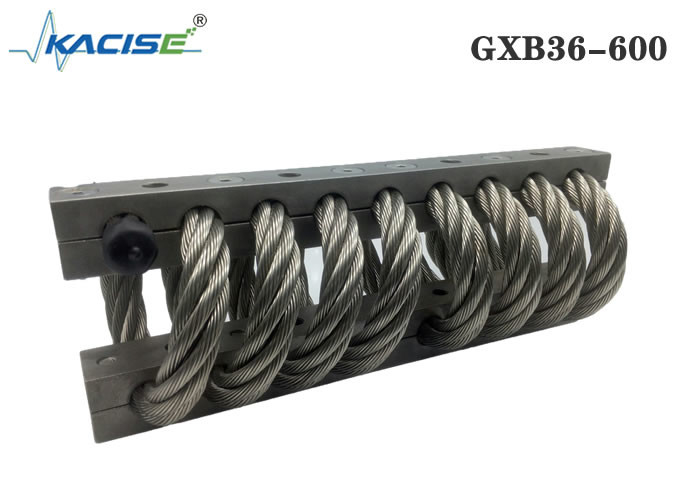

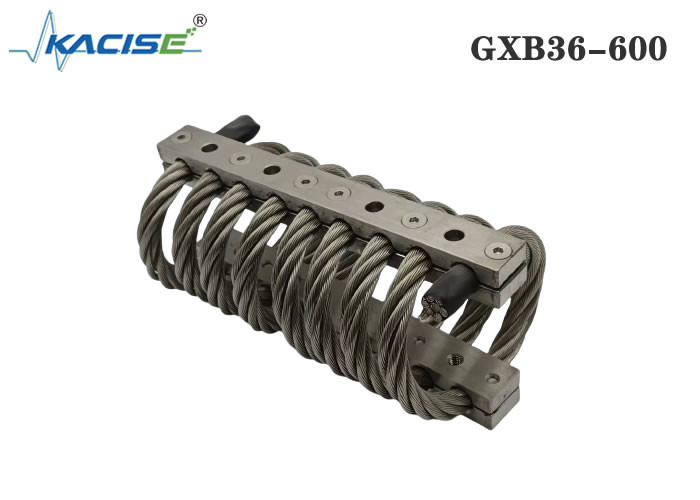

Name: GXB36-600 SS304 材料を使用したヘリカルアイソレータ、5 ～ 10Hz の共振周波数および 1277Kg の垂直静荷重、壊れやすい機器向け
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB36-600
Price: 5,000.00 USD
Availability: InStock

家へ > 製品 > ワイヤーロープの振動アイソレーター >

GXB36-600 SS304 材料を使用したヘリカルアイソレータ、5 ～ 10Hz の共振周波数および 1277Kg の垂直静荷重、壊れやすい機器向け

トレーラー用地震センサーヘリカルアイソレータ

ワイヤーロープ防振装置脆弱機器

衝撃制御ヘリカルアイソレータ機械付属品

起源の場所:

中国

ブランド名:

Kacise

モデル番号:

GXB36-600

連絡ください

引金を求めてください

製品詳細

長さ:

521mm

幅:

260mm

高い:

235mm

取り付け穴:

M18

共鳴周波数:

5-10Hz

外側取付穴距離/L1(mm):

378/377.8

取付穴内距離/L2(mm):

162/161.9

最大垂直変形 (mm):

119.2

垂直静荷重 (Kg):

1277年

垂直静的剛性 (Kg/mm):

142

垂直動的剛性 (Kg/mm):

44.5

45°最大変形量(mm):

168.9

45° 静荷重 (Kg):

796

45°静的剛性 (Kg/mm):

79.9

45° 動剛性 (Kg/mm):

22.2

サイドサスペンションの最大変形量(mm):

125.7

横吊り静荷重（Kg）:

274

側面吊り静的剛性 (Kg/mm):

27.5

サイドサスペンション剛性 (Kg/mm):

材料:

SS304

重量(kg):

製品のカスタマイズをサポートするかどうか:

はい

ハイライト:

トレーラー用地震センサーヘリカルアイソレータ

ワイヤーロープ防振装置脆弱機器

衝撃制御ヘリカルアイソレータ機械付属品

支払いと送料の条件

最小注文数量

価格

交渉可能

パッケージの詳細

カートン

受渡し時間

5-8 仕事日

支払条件

L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

供給の能力

100+

30G ショック制御産業機械用ステンレス鋼鉄ワイヤロープ振動隔離器

最高の価格を入手する

厚い作業周波数のためのカップルスプリングで,粉末防止ステンレス鋼鉄ワイヤロープ振動隔離器

最高の価格を入手する

工業機械用耐衝撃ステンレス鋼鉄線ロープ振動隔離器

最高の価格を入手する

耐久性産業機械のショック吸収のためのISO9001認定ステンレス鋼鉄ワイヤロープ振動隔離器

最高の価格を入手する

連絡ください

今連絡してください

製品説明

フルヘリカルアイソレータはオールインワンアイソレータであるため、防衛、航空宇宙、原子力などのさまざまな分野やさまざまな用途で使用できます。このアイソレータは、全金属および多方向設計から、衝撃および振動を絶縁する高品質の能力に至るまで、多くの高度な特性を備えています。

圧縮/引張、45 度の圧縮/引張、せん断、またはロールでの配向に適した幅広いモデルが利用可能です。アイソレータの高さと幅は、アプリケーションに最適なパフォーマンスが得られるようにカスタマイズできます。

製品サイズ表

製品番号	高さ(mm)		幅(mm)	製品重量(kg)	設置方法	穴サイズ(mm)	ねじサイズ(mm)	ザグリテーパ
JGX-286-8-X-16860-AS	235	±6.35	260	25	A、B、C、D、E、S	Ø19.8+0.13-0.38	M18X2.5	90°

圧入試験データシート

カーブ番号	製品番号	静荷重(N)	最大変形量(mm)	振動剛性 Kv kN/m	衝撃剛性 Ks kN/m
1	JGX-286-8-X-16860-AS	12770	119.4	1415	445

45°傾斜圧入荷重試験データシート

カーブ番号	製品番号	静荷重(N)	最大変形量(mm)	振動剛性 Kv kN/m	衝撃剛性 Ks kN/m
1	JGX-286-8-X-16860-AS	7960	168.9	799	222

せん断圧延荷重試験データシート

カーブ番号	製品番号	静荷重(N)	最大変形量(mm)	振動剛性 Kv kN/m	衝撃剛性 Ks kN/m
1	JGX-286-8-X-16860-AS	2740	125.7	275	275

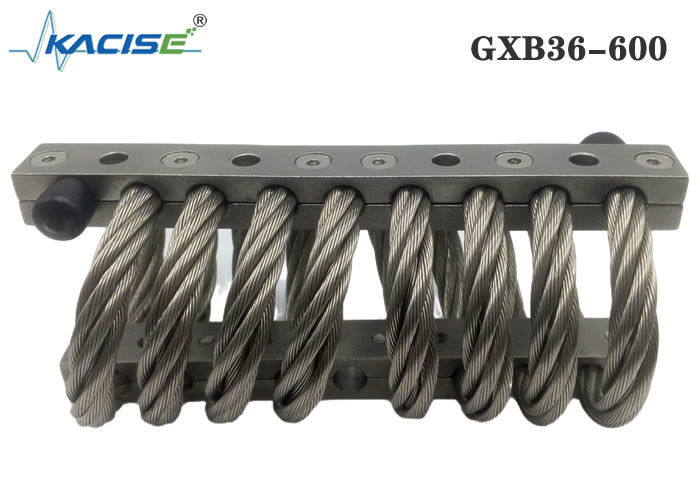

GXB36-600 SS304 材料を使用したヘリカルアイソレータ、5 ～ 10Hz の共振周波数および 1277Kg の垂直静荷重、壊れやすい機器向け 0

ワイヤーロープ防振装置には次のような利点があります。

1: 非線形剛性あり
2: オールラウンドな衝撃吸収
3: 共振周波数が低く、低周波衝撃吸収効果が良い
4: 耐食性、高温および低温耐性、過酷な環境でも動作し続けることができます。
5: 取り付けが簡単、メンテナンスフリー、長寿命

製品サイズ表

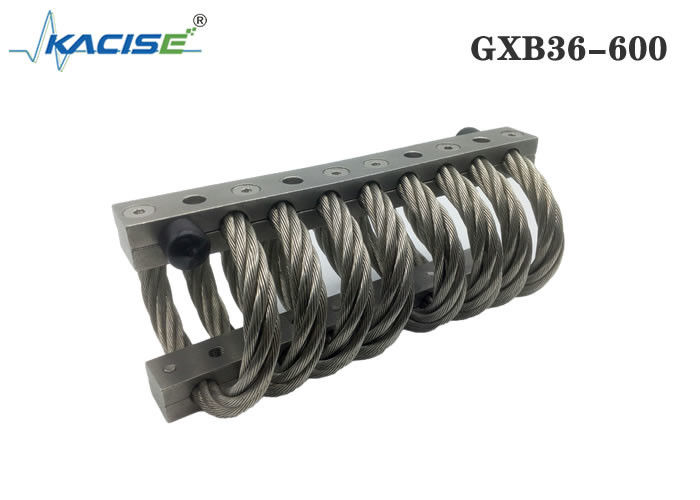

GXB36-600 SS304 材料を使用したヘリカルアイソレータ、5 ～ 10Hz の共振周波数および 1277Kg の垂直静荷重、壊れやすい機器向け 1

ワイヤーロープアイソレーター設置ガイド

1. 取り付ける前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを注意深く確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3. 防振装置は弾性部品ですので、作業時に若干の可動スペースが必要です。設置前に、設置部に設置に影響を与える機器がないか、防振装置の可動スペースが十分かなどをよくご確認ください。取り付ける前に、防振装置が良好な状態にあり、欠陥がないかどうかを確認してください。
4. 適切なドライバーとバールを準備します。
5、最初にアイソレータを重い機器または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレータはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取付穴の位置が多少ずれている場合は、防振器を移動するかバールを使用して防振器の取付穴と機器の取付穴を合わせて固定ネジを締めてください。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。

応用

GXB36-600 SS304 材料を使用したヘリカルアイソレータ、5 ～ 10Hz の共振周波数および 1277Kg の垂直静荷重、壊れやすい機器向け 2
