起源の場所: | 中国 |
ブランド名: | Kacise |
モデル番号: | GXB36-200 |
最小注文数量: | 1 |
---|---|
価格: | Negotiable |
受渡し時間: | 5-8 仕事日 |
支払条件: | L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram |
供給の能力: | 100+ |
長さ: | 521mm | 幅: | 216mm |
---|---|---|---|
高い: | 178mm | 取付穴: | M18 |

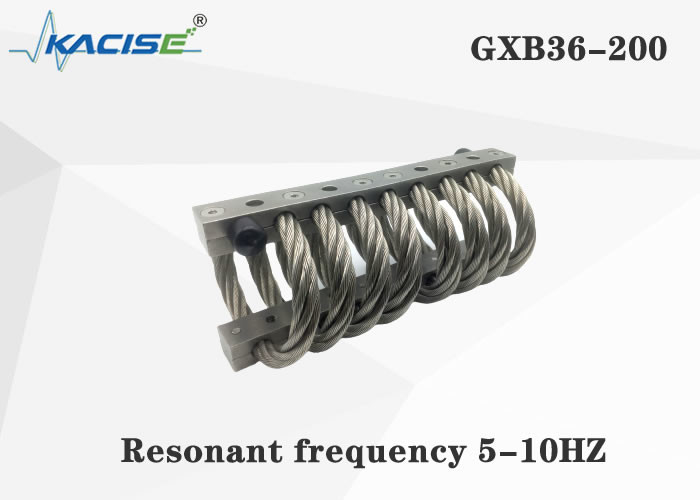

共鳴周波数: | 5~10Hz | 外側取付穴距離/L1(mm): | 378/377.8 |
取付穴内距離/L2(mm): | 162/161.9 | 最大垂直変形 (mm): | 67.3 |
垂直静荷重 (Kg): | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 | 垂直静的剛性 (Kg/mm): | 270 |
垂直動的剛性 (Kg/mm): | 104 | 45°最大変形量(mm): | 96.5 |
45° 静荷重 (Kg): | 1197 | 45°静的剛性 (Kg/mm): | 154 |
45° 動剛性 (Kg/mm): | 51.8 | サイドサスペンションの最大変形量(mm): | 71 |
横吊り静荷重(Kg): | 632 | 側面吊り静的剛性 (Kg/mm): | 63.6 |
サイドサスペンション剛性 (Kg/mm): | 53.6 | 素材: | SS304 |
重量 (kg): | 21 | 製品のカスタマイズをサポートするかどうか: | はい |
製品説明
スチール ワイヤ ロープの応力とひずみは、曲げ条件で非線形の対応関係にあります。ワイヤーロープ防振装置は、強力な方法でワイヤーロープを特定の曲げ形状にし、ワイヤーロープが力によって変形したときに内部摩擦を使用して振動と衝撃エネルギーを消散させ、振動を排除し、衝撃を軽減します。し、ノイズを低減します。
ワイヤー ロープの防振装置は、非線形剛性を備えた高性能の衝撃吸収材および防振装置です。化学汚染や極端な温度などの過酷な環境条件下での優れた防振性能。耐用年数が長く、様々な大きさの弾性変位に対応でき、全方向の防振を実現でき、設置方法も多彩です。
通常、重機(発電機、大型油圧プレス、ロケット発射基地など)に弾性支持を提供し、精密機器、ミサイル、航空機、戦車などの大型機器の輸送に衝撃吸収保護を提供するために使用されます。精密機器、精密機器を搭載し、振動から隔離された作業環境を提供します。
製品サイズ表
製品番号 | 高(mm) | 幅(mm) | 製品重量(kg) | インストール方法 | 穴のサイズ(mm) | ネジサイズ(mm) | ザグリテーパー | |
JGX-286-8-X-16860-AS | 178 | ± 6.35 | 216 | 20.9 | A、B、C、D、E、S | Ø19.8 + 0.13- 0.38 | M18X2.5 | 90° |
圧入試験データシート
曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 16860 | 67.3 | 2706 | 1044 |
45°傾斜圧入荷重試験データシート
曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 11970 | 96.5 | 1541 | 518 |
せん断ローリング荷重試験データシート
曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 6320 | 71.1 | 636 |
636 |
ワイヤー ロープの防振装置には次の利点があります。
1: 非線形剛性あり
2: オールラウンドな衝撃吸収
3:共振周波数が低く、低周波衝撃吸収効果が良い
4: 耐食性、高温および低温耐性、過酷な環境で動作し続けることができます
5: 簡単な設置、メンテナンスフリー、長寿命
製品サイズ表
ワイヤーロープアイソレーターの設置ガイド
1.取り付け前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを慎重に確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3.防振装置は弾性部品であるため、作業時に少し可動スペースが必要です。取付前に、取付部に取付に影響を与える機器がないか、防振装置の可動スペースが十分に確保されているかをよく確認してください。取り付け前に、防振装置の状態が良好で、欠陥がないことを確認してください。
4. 適切なドライバーとバールを用意します。
5、最初にアイソレーターを重機または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレーターはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取り付け穴がわずかにずれている場合は、防振装置を移動するか、バールを使用して防振装置の取り付け穴を機器の取り付け穴に合わせ、固定ネジを締めます。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。
