| 起源の場所: | 山西省 |
| ブランド名: | Kacise |
| モデル番号: | KSS524 |
| 最小注文数量: | 1 |
|---|---|
| パッケージの詳細: | 各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客の要求に応じて梱包されています |
| 受渡し時間: | 5営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1週あたりの1000部分 |
| 保管温度: | -20～80℃ | 動作温度: | -20～60℃ |
|---|---|---|---|
| 動作湿度: | 0～90%RH | 仕事の圧力: | 0.8～1.2気圧 |
| 供給電圧: | 9V | 最大動作電流: | 120mA |
| 範囲 (カスタマイズ可能): | 1500ppm | 測定精度: | ±5ppmまたは±2%真値の大きい方 |
| ポンプ吸引のT90: | 5S | 拡散のT90: | 30S |
| ゼロの再現性: | <±50ppm | 50%F.S.の再現性: | <±5%. <±5%。 Measurements測定 |
| 寿命: | 10年 | ||
| ハイライト: | 1.2気圧SF6ガス検知センサー、0.8気圧SF6ガス検知センサー、赤外線センサーモジュール1500ppm,0.8 Atm SF6 Gas Detector Sensor,Ir Sensor Module 1500ppm |
||

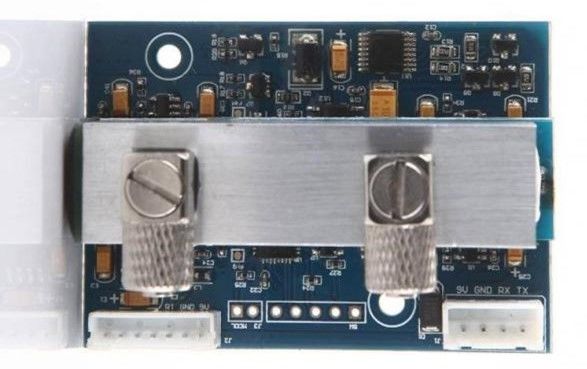

KSS524 赤外線 SF6 ガスセンサーモジュール
表 1 バージョン履歴
| バージョン | 日にち | 説明 |
| V1.0 | 2016-10-12 | V1.0 リリース |
| V2.2 | 2018-03-06 | 製品属性の変更を適応させる |
目次
6. メンテナンス時に気をつけたいこと .................................................................. 11
SF6ガスは、電力機器、特に高圧遮断器、変圧器、変圧器、コンデンサ、避雷器、ヒューズなどの絶縁媒体および消弧ガスとして広く使用されています。漏れが発生すると、機器の圧力が低下し、断熱能力が低下します。大気環境を汚染して破壊し、温室効果を高めます。低層空間に蓄積し、スタッフの脳の酸素不足や急速な窒息などの事故を引き起こします。部分放電、高温などの影響下で、SF 6 ガスは SF 4、SF 2、SOF2 などの毒性の高い分解物質を生成します。
KSS524 は、10.5um での SF6 ガスの吸収に応じて濃度を決定する NDIR 赤外線吸収検出原理を使用したガス センサー モジュールです。KSS524 は、MEMS 光源、特別な構造を備えた光キャビティ、および空間デュアル光パス参照補償を実現するためのデュアル チャネル検出器、および信号の取得、処理、および出力用のマイクロプロセッサを採用しています。KSS524 には、Smartgas のモジュールと互換性のある Modbus ASCII プロトコルを実行するための UART デジタル インターフェイスがあります。デジタル校正ゼロおよび感度機能を提供し、校正ゼロ機能を手動で実装します。
KSS524 は、電力産業における SF6 ガス漏れ検出やその他の機会の SF6 ガス濃度分析に広く使用できます。
KSS524 拡散 KSS524 ポンプ吸引式
| パラメータ | シンボル | 最小 | 代表値 | 最大 | 単位 | |
| 保管温度 | Tstg | -20 | - | 80 | °C | |
| 動作温度 | Tあ | -20 | 60 | °C | ||
| 動作湿度 | ひあ | 0 | 90 | %RH | ||
| 仕事の圧力 | Pあ | 0.8 | 1.2 | 気圧 | ||
| 供給電圧 | Ⅴs | 9 | 11 | Ⅴ | ||
| 最大動作電流 | 私平均 | 100 | 120 | 150 | mA | |
| 範囲 (カスタマイズ可能) | 1500 | ppm | ||||
| 測定精度 | 精度 | ±5ppmまたは±2%真値の大きい方 | %vol | |||
| T90 | ポンプ吸引 | 5 | 2番目 | |||
| 拡散 | 30 | 2番目 | ||||
| 再現性 | ゼロ | <±50 | ppm | |||
| 50%FS |
<±5%。 測定 |
|||||
| 寿命 | 10 | 年 | ||||
センサーは、位置決め穴の間隔と 3.2mm の開口部の参考構造図で取り付けられています。
配線ソケット間隔は2.0mm
センサーは定期的に校正する必要があります。3 か月以内にすることをお勧めします。、自動キャリブレーションをオンにして長期間使用する場合、キャリブレーションは不要です。
必要な特定の仕様を購入できるようにするには、次の情報を提供してください。
1) センサー名 2) センサー範囲 3) センサー測定精度
| 注文情報シート | |||||
| KSS524 | KSS524 赤外線 SF6 ガスセンサーモジュール | ||||
| xxxx | センサーは CO2 濃度の範囲を ppm で測定します。最小値は 2000 ppm、最大値は 50000 ppm です。 | ||||
| 2000年 | 範囲 200ppm (デフォルト)。 | ||||
| 10000 | 範囲 10000ppm | ||||
| 50000 | 範囲 50000ppm | ||||
| エンコード | 反応速度は速い・遅いの2種類に分かれる | ||||
| S | 低速 (デフォルト)。 | ||||
| Q | 速い | ||||
| エンコード | ボーレートの選択、一般的に使用されるボーレート 2400 9600 19200 38400bps をサポート、8 ビットのデータ、1 ビットのストップ ビット、チェック ビットなし: 注文前に特別なニーズを確認してください。 | ||||
| カスタム | ご注文前にボーレートをご確認ください | ||||
| 2400 | 2400bps ボーレート | ||||
| 9600 | 9600bps ボーレート | ||||
| 19200 | 19200bps ボーレート | ||||
| 38400 | 38400bps ボーレート (デフォルト) | ||||
| エンコード | シリアル ポート プロトコル | ||||
| Modbus-RTU | 標準 Modbus-RTU プロトコル (デフォルト)。 | ||||
| Modbus-ASCII | 標準 Modbus-ASCII プロトコル | ||||
| Modbus-セルフ | Modbus プライベート プロトコル | ||||
| KSS524 | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
電話: +86-29-17719566736
電子メール: sales@kacise.com
住所: 唐岩南路、西安市、陝西省、中国
| 速記 | フルネーム |
| ボリューム | 1% VOL は、空気中の特定のガスの体積の 1% を指します。 |
| PPM | 1PPM は、空気中の特定の気体の体積が 100 万分の 1 であることを意味します。 |
| O2 | 酸素分子 |
| 液晶 | 液晶ディスプレイ |
| RS485 | 非同期シリアルポート 485 |
| DC | 直流 |
| 交流 | コミュニケーション |
| PVC | ポリ塩化ビニル |
