| 起源の場所: | 山西省 |
| ブランド名: | Kacise |
| モデル番号: | KSS521 |
| 最小注文数量: | 1 |
|---|---|
| パッケージの詳細: | 各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客の要求に応じて梱包されています |
| 受渡し時間: | 5営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1週あたりの1000部分 |
| 保管温度: | -20～80℃ | 動作温度: | -20～60℃ |
|---|---|---|---|
| 動作湿度: | 0～90%RH | 仕事の圧力: | 0.8～1.2気圧 |
| 供給電圧: | 12V | 最大動作電流: | 120mA |
| 検出範囲 (カスタマイズ可能): | 1500ppm | 測定精度: | ±10ppmまたは±5%の真理値 |
| T90パイプラインタイプ: | 5S | T90 パイプラインの拡散タイプ: | 30S |
| ゼロの再現性: | ±50ppm以内 | 範囲の再現性: | ±5%未満。 |
| 寿命: | 10年 | ||
| ハイライト: | 10ppmガス検知センサー,SF6用ガス検知センサー,六フッ化硫黄用ガス検知センサー |
||
KSS521 赤外線 SF6 ガスセンサーモジュール
SF6ガスは、電力機器、特に高圧遮断器、変圧器、変圧器、コンデンサ、避雷器、ヒューズなどの絶縁媒体および消弧ガスとして広く使用されています。漏れが発生すると、機器の圧力が低下し、断熱能力が低下します。大気環境を汚染して破壊し、温室効果を高めます。低層空間に蓄積し、スタッフの脳の酸素不足や急速な窒息などの事故を引き起こします。部分放電、高温などの影響下で、SF6ガスはSF4、SF2、SOF2などの毒性の高い分解物質を生成します。
KSS521は、NDIR赤外線吸収検出原理を使用したガスセンサーモジュールで、10.5umでのSF6ガスの吸収に応じて濃度を決定します。KSS521 は、MEMS 光源、特別な構造の光共振器、デュアル チャネル検出器を採用して空間二重光路基準補償を実現し、信号の取得、処理、出力用のマイクロプロセッサを採用しています。KSS521 は、サイズが小さく、消費電力が低く、UART、485 (Modbus RTU、Modbus ASCII、Modbus カスタム オプション) およびシングルバス デジタル インターフェイスを備え、デジタル キャリブレーション ゼロおよび感度機能を提供し、手動キャリブレーション ゼロ機能を提供します。
KSS521 は、電力産業における SF6 ガス漏れ検出やその他の機会の SF6 ガス濃度分析に広く使用できます。
| パラメータ | シンボル | 最小 | 代表値 | 最大 | 単位 | |
| 保管温度 | Tstg | -20 | - | 80 | °C | |
| 動作温度 | Tあ | -20 | 60 | °C | ||
| 動作湿度 | ひあ | 0 | 90 | %RH | ||
| 仕事の圧力 | Pあ | 0.8 | 1.2 | 気圧 | ||
| 供給電圧 | Ⅴs | 11 | 12 | 30 | Ⅴ | |
| 最大動作電流 | 私平均 | 100 | 120 | 150 | mA | |
| 検出範囲 (カスタマイズ可能)。 | ラー | 1500 | ppm | |||
| 測定精度 | 精度 | ±10ppmまたは±5%の真理値 | %vol | |||
| T90パイプラインタイプ | ポンプ吸引 | 5 | 2番目 | |||
| 拡散 | 30 | 2番目 | ||||
| 再現性 | ゼロ | ±50以内 | ppm | |||
| 範囲 | ±5%未満。 | |||||
| 寿命 | 10 | 年 | ||||
KSS521拡散（ポンピング対応）ブロック図

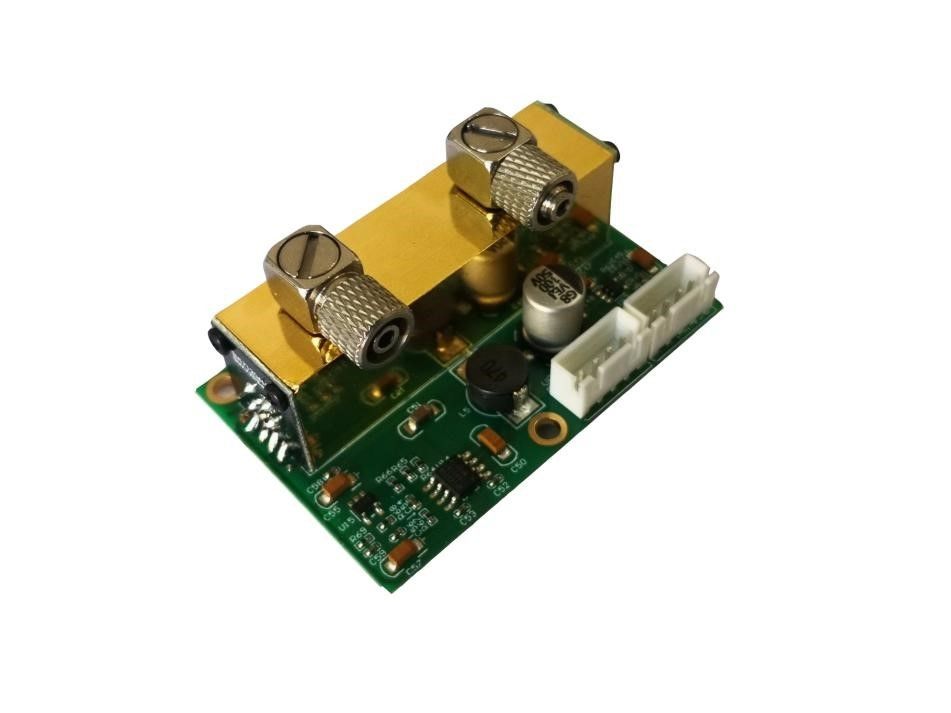

ポンプ吸引タイプ：長さ×幅×高さ：61mm×40mm×32mm

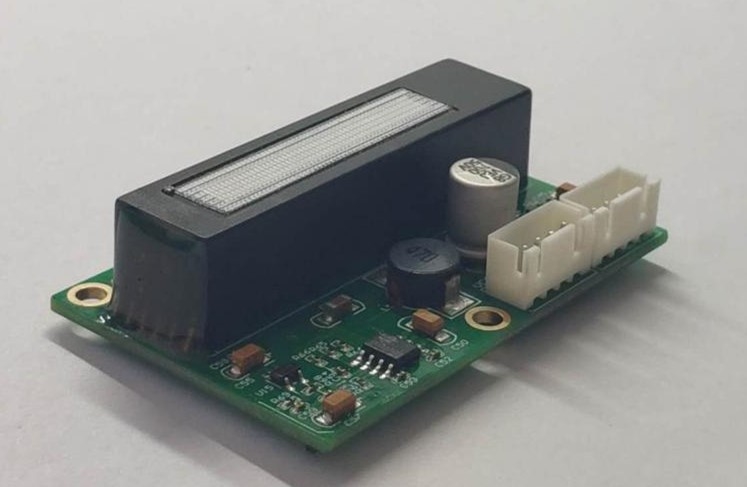

拡散タイプ：長さ×幅×高さ：61mm×40mm×18mm
センサーは、54 の位置決め穴間隔と 3.2 mm の開口部で取り付けられています。
配線ソケットの間隔は 2.54 m m です。
センサーは定期的に校正する必要があります。推奨される期間は 3 か月以内です.
ほこりの多い環境でセンサを長時間使用しないでください。
の範囲内でご使用ください。センサーの電源。
必要な特定の仕様を購入できるようにするには、次の情報を提供してください。
1) センサー名 2) センサー範囲 3) センサー測定精度と出力モードなど
たとえば、KSS521、SF6、0～5000ppm
| 注文情報シート | |||||
| KSS521 | KSS521 赤外線 SF6 ガスセンサーモジュール | ||||
| xxxx | センサーは CO2 濃度の範囲を ppm で測定します。最小値は 2000 ppm、最大値は 50000 ppm です。 | ||||
| 2000年 | 範囲 200ppm (デフォルト)。 | ||||
| 10000 | 範囲 10000ppm | ||||
| 50000 | 範囲 50000ppm | ||||
| エンコード | 反応速度は速い・遅いの2種類に分かれる | ||||
| S | 低速 (デフォルト)。 | ||||
| Q | 速い | ||||
| エンコード | ボーレートの選択、一般的に使用されるボーレート 2400 9600 19200 38400bps をサポート、8 ビットのデータ、1 ビットのストップ ビット、チェック ビットなし: 注文前に特別なニーズを確認してください。 | ||||
| カスタム | ご注文前にボーレートをご確認ください | ||||
| 2400 | 2400bps ボーレート | ||||
| 9600 | 9600bps ボーレート | ||||
| 19200 | 19200bps ボーレート | ||||
| 38400 | 38400bps ボーレート (デフォルト) | ||||
| エンコード | シリアル ポート プロトコル | ||||
| Modbus-RTU | 標準 Modbus-RTU プロトコル (デフォルト)。 | ||||
| Modbus-ASCII | 標準 Modbus-ASCII プロトコル | ||||
| Modbus-セルフ | Modbus プライベート プロトコル | ||||
| KSS521 | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
電話: +86-29-17719566736
電子メール: sales@kacise.com
住所: 唐岩南路、西安市、陝西省、中国
| 速記 | フルネーム |
| ボリューム | 1% VOL は、空気中の特定のガスの体積の 1% を指します。 |
| PPM | 1PPM は、空気中の特定の気体の体積が 100 万分の 1 であることを意味します。 |
| O2 | 酸素分子 |
| 液晶 | 液晶ディスプレイ |
| RS485 | 非同期シリアルポート 485 |
| DC | 直流 |
| 交流 | コミュニケーション |
| PVC | ポリ塩化ビニル |
