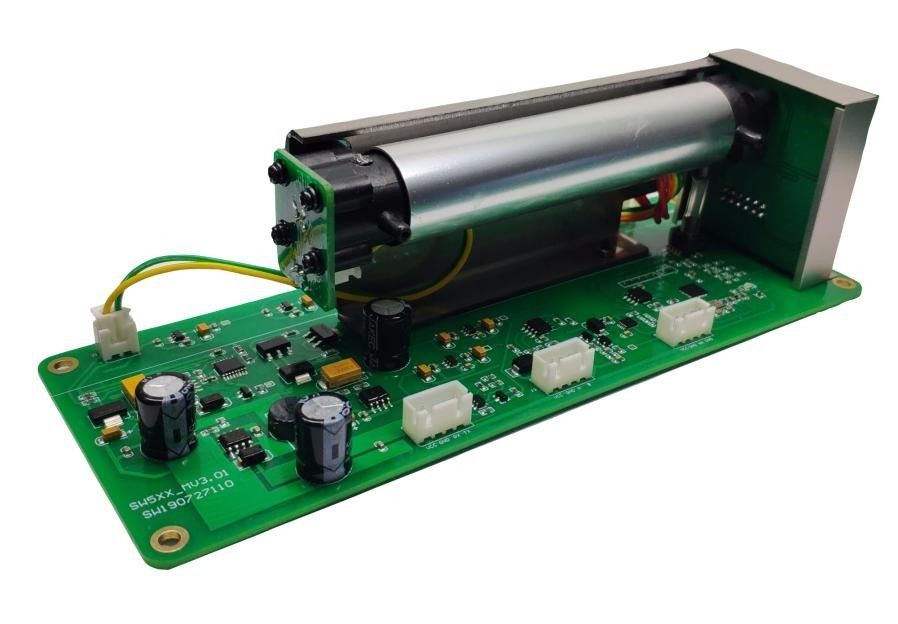

KSS54X赤外線 炭化水素センサー



















1.概要

KSS54X赤外線CH4センサーモジュールは、赤外線ガスの吸収に応じて濃度を決定するNDIR赤外線吸収検出原理を使用したガスセンサーモジュールです。KSS54X は、インポートされた光源、特別な構造の光学キャビティ、およびデュアル チャネル検出器を採用して、スペース デュアル光路参照補正を実現します。マイクロプロセッサは、信号の取得、処理、および出力を実行します。KSS54X は、優れた選択性、高感度、無酸素、長寿命、低消費電力を備えています。温度制御と圧力補正機能付き。また、UART、485出力、アナログ電流/電圧出力も備えており、お客様の様々な用途に便利です。













2.技術パラメータ



パラメータ	シンボル	最小	代表値	最大	単位
保管温度	Tstg	-20	-	80	°C
動作温度	Tあ	-20		60	°C
動作湿度	ひあ	0		90 結露なきこと	%RH
仕事の圧力	Pあ	0.8		1.2	気圧
供給電圧	Ⅴs	11	12	30	Ⅴ
最大動作電流	私平均	100	120	150	mA







KSS54X 赤外線 CH4 低濃度性能指数 (通常 0~5000ppm)。

索引	ガス	範囲/ppm	解像度	相対誤差	絶対誤差	述べる
ゼロドリフト	CH4	0~5000	25ppm	±5%FS	±100ppm	それらの1つに会うだけです
レンジドリフト				±5%FS	±100ppm	それらの1つに会うだけです
指示誤差				±5%FS	±100ppm	それらの1つに会うだけです
再現性				±2%FS	±50ppm	それらの1つに会うだけです
T90	≤5S(500ml/分)

















KSS54X 赤外線 CH4 従来濃度性能指数 (0~5% vol)。

索引	ガス	レンジ/ボリューム	解像度	相対誤差	絶対誤差	述べる
ゼロドリフト	CH4	0~5%	100ppm	±5%FS	±500ppm	それらの1つに会うだけです
レンジドリフト				±5%FS	±500ppm	それらの1つに会うだけです
指示誤差				±5%FS	±500ppm	それらの1つに会うだけです
再現性				±2%FS	±300ppm	それらの1つに会うだけです
T90	≤5S(500ml/分)











KSS54X 赤外線 CH4 濃度パフォーマンス インデックス (通常 0 ~ 30% vol)



索引	ガス	レンジ/ボリューム	解像度	相対誤差	絶対誤差	述べる
ゼロドリフト	CH4	0~30%	500ppm	±5%FS	±3000ppm	それらの1つに会うだけです
レンジドリフト				±5%FS	±3000ppm	それらの1つに会うだけです
指示誤差				±5%FS	±3000ppm	それらの1つに会うだけです
再現性				±2%FS	±1000ppm	それらの1つに会うだけです
T90	≤5S(500ml/分)



















































KSS54X 赤外線 CH4 本格性能指数 (0~100%vol)





索引	ガス	レンジ/ボリューム	解像度	相対誤差	絶対誤差	述べる
ゼロドリフト	CH4	0~100%	1000ppm	±5%FS	±5000ppm	それらの1つに会うだけです
レンジドリフト				±5%FS	±5000ppm	それらの1つに会うだけです
指示誤差				±5%FS	±5000ppm	それらの1つに会うだけです
再現性				±2%FS	±5000ppm	それらの1つに会うだけです
T90	≤5S(500ml/分)













3.構造寸法図

単位：mm



KSS54X には 3 つの構造サイズがあり、100mm、150mm、200mm の光学キャビティに対応して選択できます。

100mm キャビティ構造図:





150mm キャビティ構造図:





200mm キャビティ構造図:











インストール手順

センサーは、位置決め穴の間隔と 3.5 mm の開口部の参照構造図で取り付けられています。

配線ソケットの間隔は 2.54mm です。

4.メンテナンス時の注意事項の方法

センサーは定期的に校正する必要があります。推奨される期間は 3 か月以内です.

ほこりの多い環境で長時間使用しない.

の範囲内でご使用ください。センサーの電源。

5.ご注文方法

必要な特定の仕様を購入できるようにするには、次の情報を提供してください。:

1) センサー名

2)ガスを測定する

3)センサーの測定精度や出力モードなど

たとえば、KSS54X、CH4、0～5000ppm











6. 注文情報



注文情報シート
KSS54X	KSS54X CO2濃度センサー
	xxxx	センサーは CO2 濃度の範囲を ppm で測定します。最小値は 2000 ppm、最大値は 50000 ppm です。
	2000年	範囲 200ppm (デフォルト)。
	10000	範囲 10000ppm
	50000	範囲 50000ppm
		エンコード	反応速度は速い・遅いの2種類に分かれる
		S	低速 (デフォルト)。
		Q	速い
			エンコード	ボーレートの選択、一般的に使用されるボーレート 2400 9600 19200 38400bps をサポート、8 ビットのデータ、1 ビットのストップ ビット、チェック ビットなし: 注文前に特別なニーズを確認してください。
			カスタム	ご注文前にボーレートをご確認ください
			2400	2400bps ボーレート
			9600	9600bps ボーレート
			19200	19200bps ボーレート
			38400	38400bps ボーレート (デフォルト)
				エンコード	シリアル ポート プロトコル
				Modbus-RTU	標準 Modbus-RTU プロトコル (デフォルト)。
				Modbus-ASCII	標準 Modbus-ASCII プロトコル
				Modbus-セルフ	Modbus プライベート プロトコル
KSS54X	-2000	-S	-38400	-Modbus-RTU







7. 連絡先

URL:www.kacise.com

電話: +86-29-17719566736

電子メール: sales@kacise.com

住所: 唐岩南路、西安市、陝西省、中国







































































































































付録



速記	フルネーム
ボリューム	1% VOL は、空気中の特定のガスの体積の 1% を指します。
PPM	1PPM は、空気中の特定の気体の体積が 100 万分の 1 であることを意味します。
O2	酸素分子
液晶	液晶ディスプレイ
RS485	非同期シリアルポート 485
DC	直流
交流	コミュニケーション
PVC	ポリ塩化ビニル
