| 起源の場所: | 中国 |
| ブランド名: | Kacise |
| モデル番号: | KUS3000 M30-Type3 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 15*20*15cm、0.3kg |
| 受渡し時間: | 5-8 仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram |
| 供給の能力: | 100+ |
| 範囲: | 6m/12m | 出力: | 4~20mA/NPN/PNP/RS485 |
|---|---|---|---|
| 保護クラス: | IP65 | 電源: | 13-30V |
| 素材: | ニッケルは銅板を | 温度: | -25~70℃ |
| 正確さ: | ≤1% |

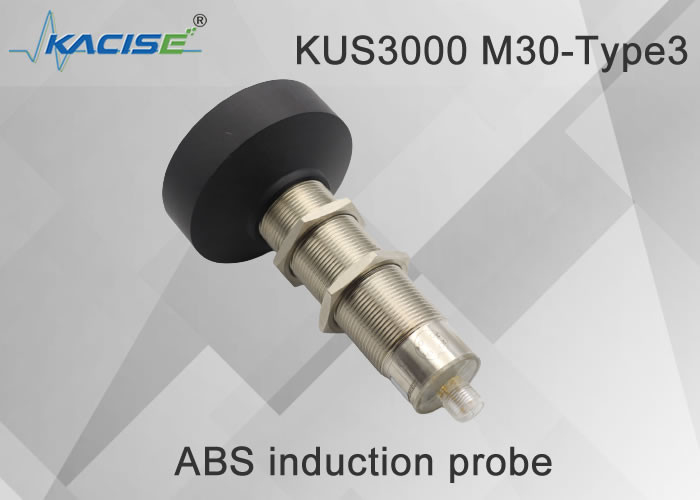

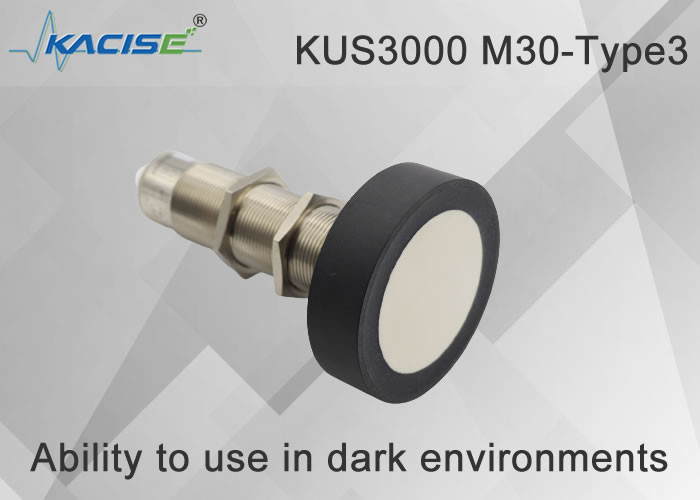

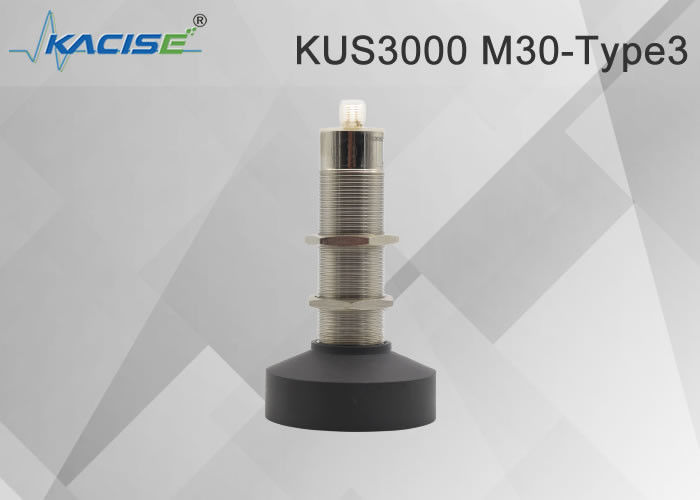

KUS3000 M30-Type3 超音波レベル計
1.次元構造
単位はmmです。
M30タイプ3サイズ構造
2. 電気的インターフェース
注: この製品には 2 つのケーブル仕様があり、2 つの仕様のケーブル配線手順は次のとおりです。
| タイプ A ケーブル | タイプ B ケーブル | ||
| ピン1 | 茶色 | ピン1 | 黄色 |
| ピン2 | 白 | ピン2 | 黒 |
| ピン3 | 青い | ピン3 | 赤 |
| ピン4 | 黒 | ピン4 | 緑 |
デフォルトのケーブル ミックスは、お客様が受け取った仕様に基づいています。
3. 技術パラメータ
| M18 | |
| 範囲 |
400... 6500 mm または 600-12000 mm |
| 間隔調整範囲 |
400... 6500 mm または 600-12000 mm |
| 盲点 |
0～400mm または 0～600mm |
| 反応時間 | 約。40ミリ秒 |
表示灯
| ブルーLEDライト | 青色のライトが点滅して、キャリブレーションを実行できることを示します。青色およびその他の定数は、センサーの電源が正常であることを示します。電源を入れてから5分以内に青色のライトが点滅し、ユーザーが出力調整とキャリブレーションを実行できることを示します。5 分後、青色のライトが常にオンになり、センサーがキャリブレーション コマンドを受信できないことを示します。. |
| テローLEDライト | 測定対象物が検出されたかどうかを示すために使用されます。キャリブレーション段階では、黄色のライトが点滅して現在のキャリブレーション状態がロックされていることを示し、次のキャリブレーション状態に切り替えることができます。 |
| 赤色LEDライト |
通常の動作状態では、赤色のライトは点灯しておらず、赤色のライトが点灯して障害があることを示しています。 キャリブレーション プロセス中、点滅する赤いライトは、センサーが現在のエコー損失または無限状態をロックしていることを示し、ユーザーは次のキャリブレーション状態に切り替えることができます。 |
電気的パラメータ
| 供給電圧 | 13 ... 30 V DC、特別な幅広い電圧要件をカスタマイズ可能 |
| 無負荷電流 I0 | ≦45mA |
IOT スペクトル モデル
| 供給電圧 | 3.3-12 DC リップル 10%SS |
| 消費電力 I0 | ≤ 15 mA、スリープモード≤1mA、シリアルウェイクアップ、 |
出力
| 出力タイプ |
1 スイッチ出力 PNP 出力のノーマル オープンとロング クローズは校正可能 2 スイッチ出力 NPN 出力ノーマル オープンおよびロング クローズ プログラム可能 3 アナログ電圧出力 0-10V プログラム可能。 4 アナログ 4 ～ 20mA 出力プログラム可能 5 RS485 出力 E4 プログラム可能。 |
| 過電流IE | 200 mA、逆極性保護、短絡保護 |
| 初期設定 |
M18 スイッチポイント A1: 150mm スイッチポイント A2: 1000mm M30 タイプ 1 スイッチポイント A1 200mm スイッチポイント A2: 2000mm M30 タイプ 2 スイッチポイント A1 300mm スイッチポイント A2: 4000mm M30 タイプ 3 スイッチポイント A1 500mm スイッチポイント A2: 6000mm |
| 出力電圧降下 | ≦2.5V |
| 再現性 | ≤1% |
| オンオフレベル f | ≤ 13 Hz 高周波はカスタマイズ可能 |
| デフォルトのヒステリシス特性振幅 | 設定値の 5%、特別な要件はカスタマイズ可能 |
| 温度補償範囲 | -40℃～85℃ |
温度要件
| 作業温度 | -25…70℃(248…343K) |
| 保管温度 | -40…85℃(233…358K) |
機械部品の説明
| 繋がり | V1コネクタ(M12×1)、4ピン |
| 保護クラス | IP65 その他はカスタマイズ可能 |
| シェル素材 | ニッケルメッキ銅、その他はカスタマイズ可能 |
※M18製品、M30製品でアナログ出力4～20mAの場合、550,600製品とはメーターの接続方法が異なります。M18 および M30 製品の出力端子は VDD によって給電されるため、図 1 に示すように、メーターは電源ポートに接続する必要があります。出力端子と出力端子の間の接続説明図を図 2 に示します。
図1 出力電源回路図
図2 接続方法の模式図
4. 注文情報
| KUS | の種類 | 出力 | 範囲 | 説明 | |
| M18 | M18 ハウジング、最大測定範囲は 1 メートル | ||||
| M30-Type1 | M30 の最大測定範囲は 2 メートルです | ||||
| M30-Type2 | M30 の最大測定範囲は 3 メートル | ||||
| M30-Type3 | M30の最大測定範囲は6メートル、8メートルはカスタマイズ可能 | ||||
| カスタマイズされた | シェルはユーザーのカスタマイズをサポート | ||||
| NPN | NPN出力 | ||||
| PNP | PNPとして出力 | ||||
| 10Vout | 出力はアナログ0-10Vで、電源要件は11V以上です | ||||
| 5Vout | 出力はアナログ0-5Vで、電源要件は6V以上です | ||||
| mAout | 出力はアナログ4-20mA | ||||
| RS485 | 出力は RS485 Modbus プロトコルです。具体的な説明については、ソフトウェア インターフェイス マニュアルを参照してください。 | ||||
| XXXmm | 顧客は、工場で設定できる線形間隔またはスイッチ間隔を指定します | ||||
| KUS | M30 | RS485 | 6000mm | ||
5.申請
