起源の場所:
中国（本土）
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:
KUS550

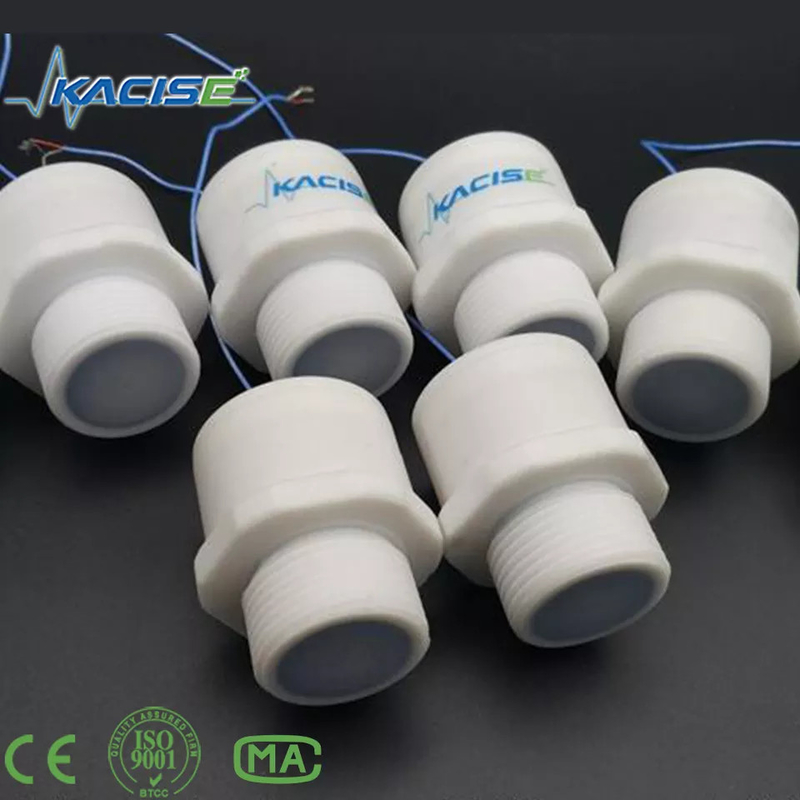

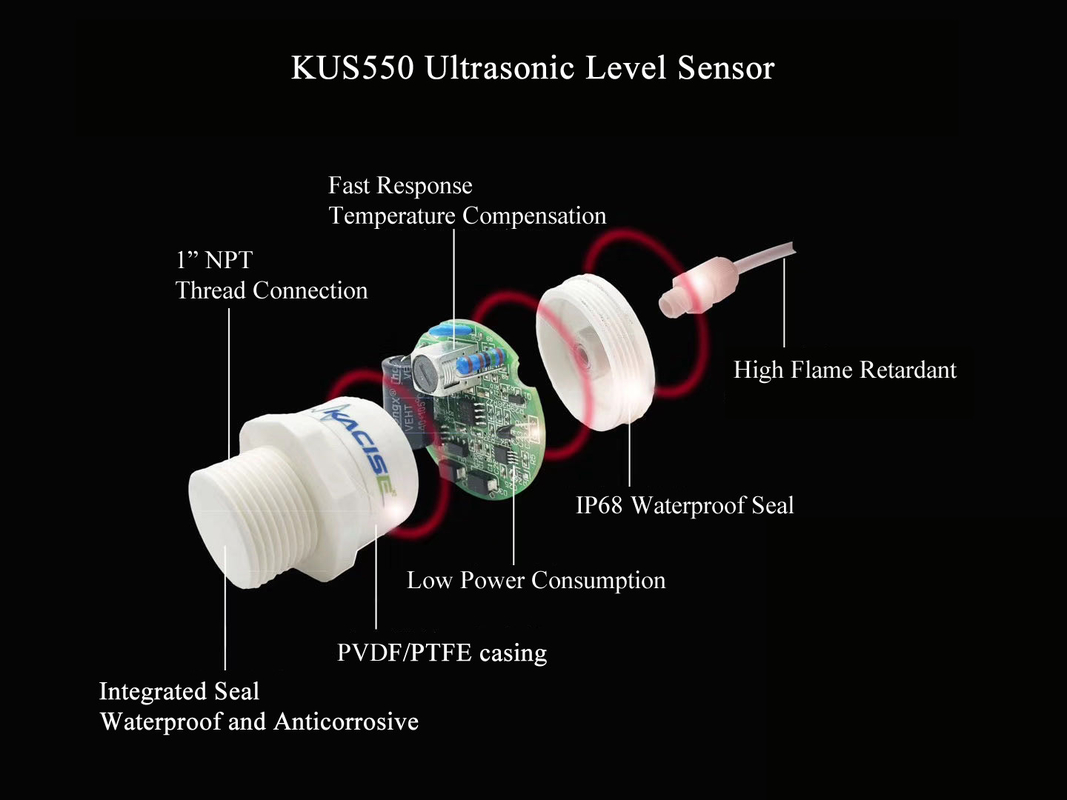

KUS550 超音波距離センサー
1製品の特徴:
2申請
3製品説明
このセンサーは とても短距離から長距離の検出と範囲を 提供しています
IP65 に適合するように設計されています.
4パラメータ
(1) Gエネラルsパックイーフィ猫ions
| モデル:KUS550 | |
| 測定範囲 |
0.25m~3m (5mはカスタマイズ可能) KUS550A 0.15m-0.6m ((1mはカスタマイズ可能) KUS550B; |
| 盲点 | KUS550Aの死区は0...250mm (250mm以内では不安定な作業区域であり,この範囲内での作業は推奨されない) KUS550Bの死区は0-150mm |
| 供給電圧 | 3.3... 30 VDC,リップル 10 %SS |
| 稼動電流 | ≤ 45 mA (最速測定速度),典型的な電源消費 ≤ 10 mA |
| 出力信号 | 0-10V 0-3V 0-5V /4-20mA/NPN/PNP/RS485 アナログ出力 |
| 測定精度 | ≤1 %F.S. |
| 温度補償 | そうだ |
| 解像度の範囲 | 0.1mm |
(2)W作業条件
| 作業温度 | -40~85°C (233~358K) |
| 保存温度 | -40~85°C (233~358K) |
(3) その他の指示
| 電気接続 | 5コアケーブル (アナログ出力),6コアケーブル (スイッチ出力) |
| 保護クラス | IP68 |
| 殻材料 | PVC/PVDF/PTFE/ABS |
5サイズ
6ワイヤリング
(1) 調整するint彼はアナログ出力
アナログ出力はユーザが望むようにプログラムできます.例えばスイッチ出力やラインナー出力での作業など,すべてのパラメータはRS485インターフェースで設定できます.
8種類の出力機能がプログラムできます.
設定手順は次のとおりです
ステップ1 RS485で1本の角距離を設定する
ステップ2 RS485で別の尖った距離を設定します
ステップ3 出力タイプラインナーまたはスイッチを設定し,関連する出力オプションを設定
ステップ4 センサーを再起動
1窓モード 通常開いていると,ラインナーモードの正傾斜出力機能.
2窓モード 通常閉ざし ラインナーモード 負傾斜出力機能
3単一のスイッチポイント,通常開いている機能.
4単一のスイッチポイント,通常閉じた機能
5シングルスイッチポイントで ヒステレシスギャップ 通常オープン機能
6シングルスイッチポイントで ヒステレシスギャップ 通常閉ざされた機能
7対象の存在を検知 正常なオープン機能
8対象の存在を検知する 閉ざされたオープン機能
スイッチポイントは,電源を入れるとだけ距離を設定します. 内部時計は,電源を入れると5分後に変更できないことを保証します. スイッチポイントを変更したい場合は,ユーザは電源再起動後のみ要求距離を設定できます.
(2) RS485出力型について
2種類の作業スタイルがあります
1つは自動測定で,センサーは距離またはレベルを繰り返し測定し,測定期間をUARTによって設定できます.測定結果は毎回取得できます.
もう一つのスタイルは,センサーがスリープ状態で,センサーが事前コードで問い合わせコマンドを受け取るまで電力を節約するモードである.通信プロトコルはModus-RTUである.
例えば,測定結果は Modbus プロトコルによる 0x101 レジスタへのアクセスによって読み取れます.
詳細については,ソフトウェアエンジニアリングガイドをご覧ください.
