起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
くまあ
注: 範囲情報は非常に重要です

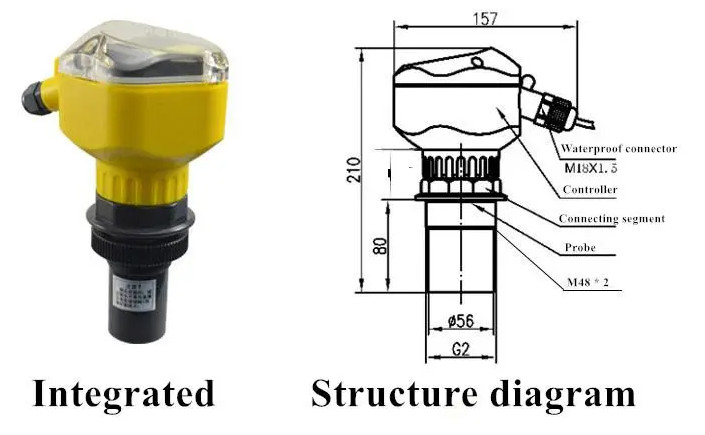

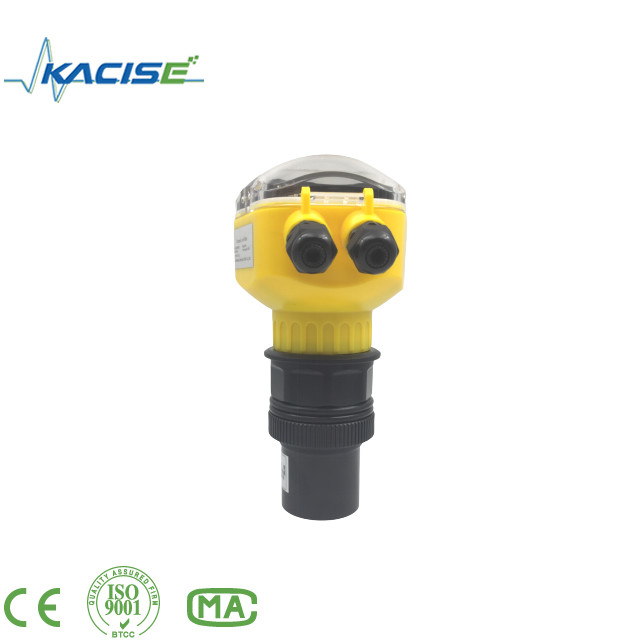

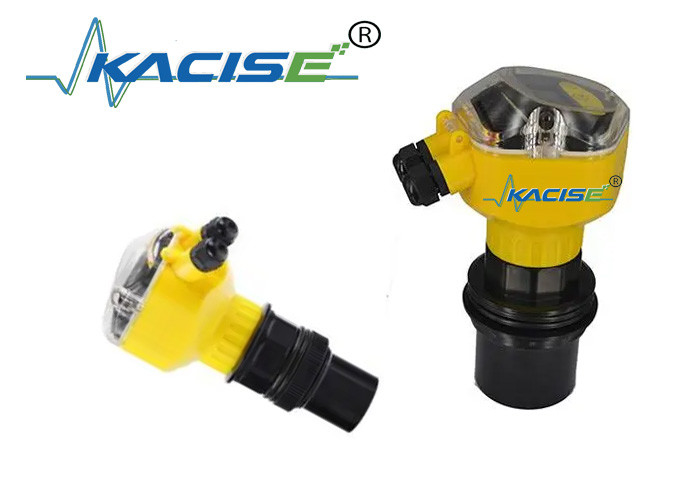

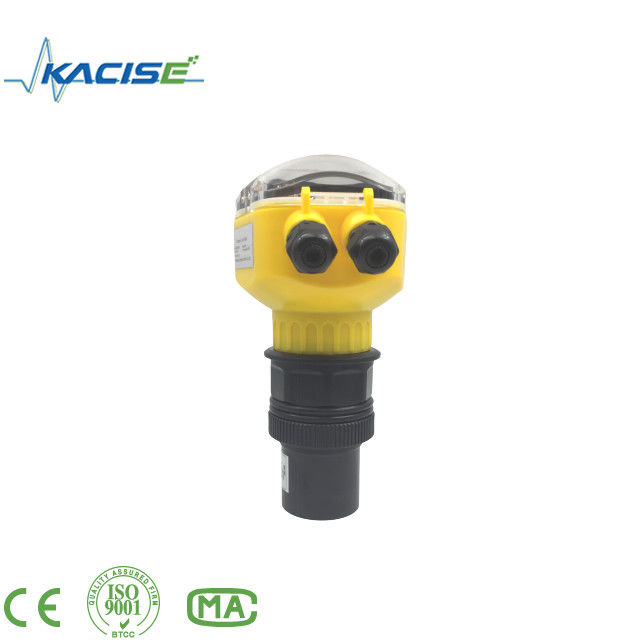

インテグレテッド・サンプ超音波水位計は,卓越したデジタル水位計です.それはサンプおよび同様のアプリケーションで正確な測定を提供するように設計されています.この 装置 は,先端 の 超音波 テクノロジー と デジタル ディスプレイ と 制御 機能 を 組み合わせ て いる信頼性と精度のあるデータを提供し,様々な環境で水位を効率的に管理し制御することができます.
| パラメータ | コンパクト型 | スプリットタイプ |
| 範囲 | 5m,10m,15m,20m30m40m50m60m オーケー オーケー | 5m,10m,15m,20m30m40m50m60m オーケー オーケー |
| 精度 | 00.5%~1% | |
| 決議 | 3mm または 0.1% (大きい方が有効です) | |
| ディスプレイ | 英語のLCD | 英語のLCD |
| アナログ出力 |
4ワイヤー 4 〜 20mA / 510Ω負荷 2ワイヤ 4 ̇20mA/250Ω 負荷 |
負荷420mA/510Ω |
| リレー出力 | 2方向AC 250V/5AまたはDC 30V/5A,プログラム可能 (オプション) | 2または4方向AC 250V/ (NO:10A,NC:6A) またはDC 24V/ 10A,プログラム可能 (オプション) |
| 電源 |
24VDC (デフォルト) 220V AC+15%@50Hz 12VDC バッテリー |
24VDC 120mA (デフォルト) 220V AC+15%@50Hz 12VDC バッテリー |
| 環境温度 |
ディスプレイ・インストラム-20°C+60°C トランスデューサー-20+80°C |
ディスプレイ・インストラム -20°C+60°C トランスデューサー-20+80°C |
| コミュニケーション | RS485,RS232 (オプション) | |
| 議定書 | モッドバス-RTU | |
| 保護 | 画面装置 IP66,トランスデューサー IP68 | |
| トランスデューサーケーブル | ありません |
デフォルト 10m 最大100m (電磁気干渉がない場合) |
| トランスデューサーの設置 | 範囲とトランスデューサーによって | 範囲とトランスデューサーによって |
| 電力消費量 |
スプリット型の特異電力は次のとおりである. 単一のmA出力では,1.5W/24V (標準) である. RS485出力のみで,0.9W/24V (オプション) である. RS485とmAの両方の出力で,1.6W/24V (オプション) である. 2つのリレーを追加すると,電力は0.8W/24V (オプション) に増加します. 220VACスプリットタイプの電力は5W/220VACです コンパクトの4ワイヤー装置の特異電力は次のとおりである. mA出力のみで,1W/24V (標準) である. RS485出力のみで,0.6W/24V (オプション) である. RS485とmAの両方の出力で,1.1W/24V (オプション) である. 2つのリレーを追加すると,電力は1W/24V (オプション) に増加します. 220VAC コンパクトの4ワイヤー装置の電力は5W/220VACである. 24V コンパクトの2本のワイヤの計測器出力と計測器出力電流の値は関連している: (4mA/0.096W-20mA/0.48W) |
|
| クム・ア | ||||||
| 測定範囲 | ||||||
| A について | 5m | |||||
| B について | 10m | |||||
| C について | 15m | |||||
| D | 20m | |||||
| E について | 30m | |||||
| F について | 40m | |||||
| G | 50m | |||||
| H | 60m | |||||
| 出力信号 | ||||||
| A について | 4〜20mA | |||||
| 精度 | ||||||
| 0.5 | 00.5% | |||||
| 1.0 | 1% | |||||
| 電源 | ||||||
| A について | 24Vdc | |||||
| B について | 11~30Vdc | |||||
| 探査機のタイプ | ||||||
| A について | PVDF | |||||
| B について | アルミ合金 | |||||
| C について | ABS | |||||
| D | ステンレス鋼 316L | |||||
| E について | テフロン | |||||
| F について | チタン合金 | |||||
| 欠陥の記述 | 原因 | 解決策 |
| メーターが表示されない,動作しない | 間違った電源 間違った配線 | DC24v電源が正しければ確認します 配線が正しければ確認します |
| 計測器にはディスプレイがあるが 動作しない |
1レベルメーカーは液体レベルや材料レベルと一致していない 2液体のレベルは大きく変動します 3材料の表面は非常に不均等です 4液体の表面にはより厚い泡層があります. 5容器の底は,液体が空っぽになり,材料が空っぽになった後,平らではない. 6測定範囲外 |
1レベル計のアライナメント方向を調整し,キャリブレーターと容器にプラスチックチューブを追加するためにスピリットレベルを使用 2. より広い範囲のレベルメージャーを使用 3. より広い範囲または他の測定方法のレベルメージャーを使用 4液体や材料を加えた後に自然に作業を再開します 5. より広い範囲のレベルメージャーを使用 |
| 計測器の表示が不安定か,測定値が大きく偏っている場合 |
1材料レベルは盲点に入ります 2. 距離測定値は,設置の高さよりも大きい 3強い電磁気干渉がある 4音波を遮断する物体 5レベルメーターに金属フレンズが準備されています. 6探査機の表面または側が金属と接触している場合 |
1レベルメーターを上げたり,レベルが高くなるのを防ぐ. 2. 正確な値にインストール高度を変更 3計測器は地面に接続され,水平計をシールドする必要があります. 4. 設置位置を変更するか,プラスチックパイプを追加 5プラスチックのフレンズに切り替える 6メタルから隔離するためにゴムパッドを使用します |
設置口または探査機を丸いパイプに配置した容器では,4m,6mおよび8m型レベルゲージ容器のフレンズ接続の長さは400mm未満でなければならない.そして12mのレベルゲージ容器の長さは400mm未満である必要があります.
150mm,15m,20m,30mのレベルセンサーの探査機が設置ポートから突出する.
