起源の場所:
中国
ブランド名:
Kacise
モデル番号:
KUS630D

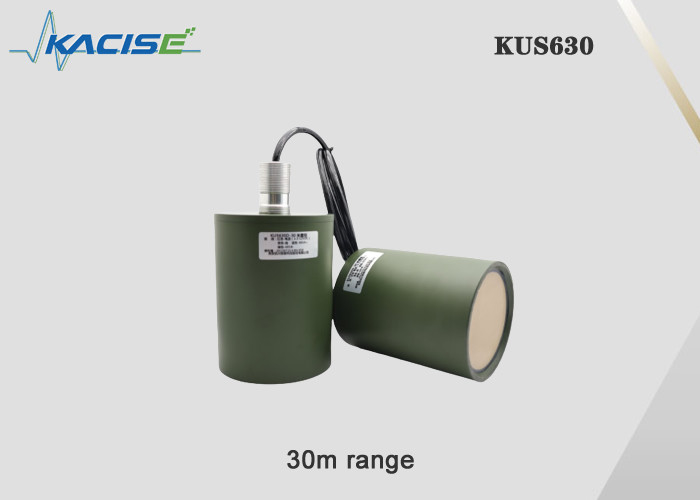

KUS630シリーズ超音波水平なメートル
1.Features
2.Product記述
作り付けの温度の調査とのいろいろ固体および液体の測定のために、設計されている高周波超音波調査。
3. 次元
図表の単位はmmである
4.Electrical関係および信号定義
| ライン順序 | 色 | 定義 |
| 1 | 赤い | 力は肯定的である |
| 2 | 黒い | 力のリターン地面 |
| 3 | 黄色 | アナログ出力、電圧出力、現在の出力スイッチ出力 |
| 4 | 青 | RS485 A+かuart TXD |
| 5 | 緑 | RS485 B-かuart RXD |
| ケーブル色 | ライン順序 | 記述しなさい | 注目 |
| 赤い | 1 | 動力を与えられる | 3.3V-30V広い電圧入力 |
| 黒い | 2 | GND | |
| 黄色い | 3 | スイッチ出力 | スイッチ ターミナル、積載量1A 60Vは、独立した論理の2までスイッチ出力を、2台のターミナルでしたりスイッチの2つの接触、肯定的で、否定的な棒の間で区別しないし、自由に接続することができる支える。 |
| 白い | 4 | スイッチ出力 | |
| 茶色 | 4 | RS485A+ | |
| 緑 | 5 | RS485B- |
5.Parameter記述
| モデル:KUS630 | |
| 測定範囲 |
1m… 30m |
|
盲点 |
0… 1m （不安定な仕事域は0.6mのそれの内にこの範囲ではたらくために推薦されないある）;カスタマイズされる必要がある0.3mの最低の不感区域版を達成することができる。 |
| 供給電圧 | 3.3の… 24ボルトDCのさざ波10% SS |
|
現在の働くこと |
≤ 45 mA （最も速い測定の速度） ローパワー版、睡眠のパワー消費量は0.3mAよりより少なくある、パワー消費量を送ることは20mA （2msよりより少なく）であり、パワー消費量を受け取ることは8mAより多くではない（150msよりより少なく） |
|
出力信号 |

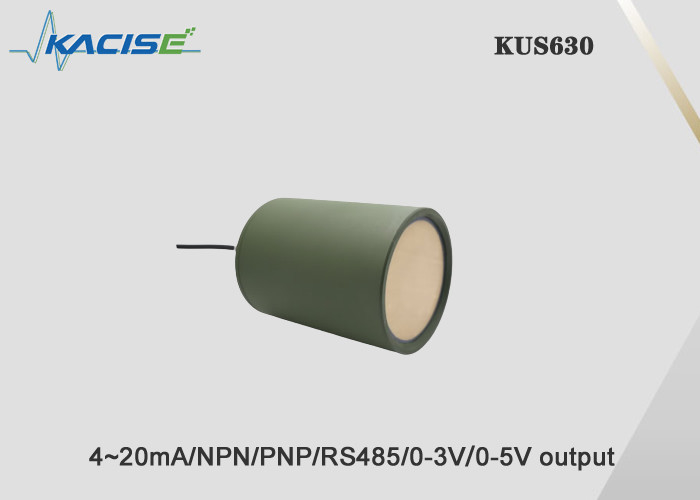

1:プログラム可能なアナログ出力0-10V。 2:RS485出力。 3:Uartの連続出力 4:4-20mA出力 5:スイッチ出力 |
| 測定の正確さ | ≤ 1% |
| 温度修正 | はい |
労働条件
| 働く温度 | -25… 70℃ （248… 343K） |
| 保管温度 | -40… 85℃ （233… 358K） |
他の指示
| 電気関係 | 5中心ケーブル（アナログ出力）、6中心ケーブル（スイッチ出力）; |

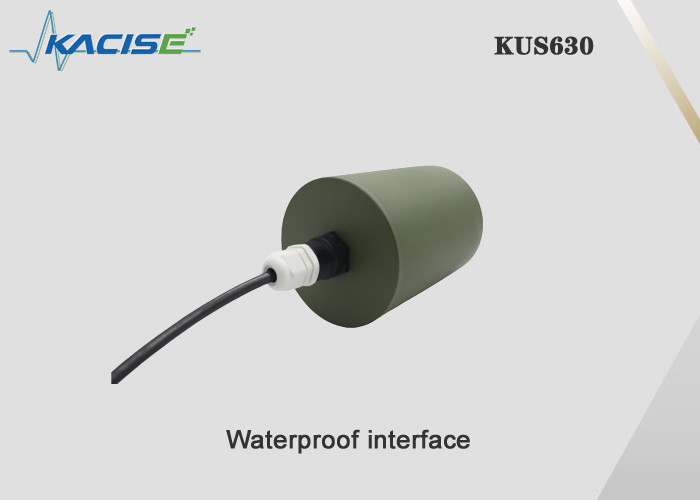

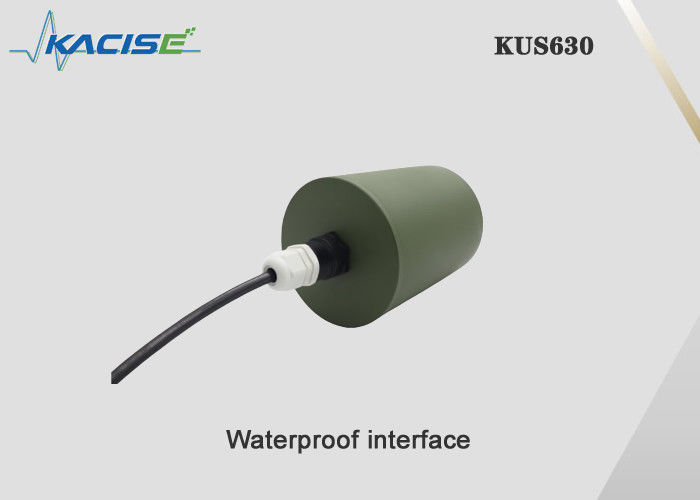

| 保護クラス | IP68 |

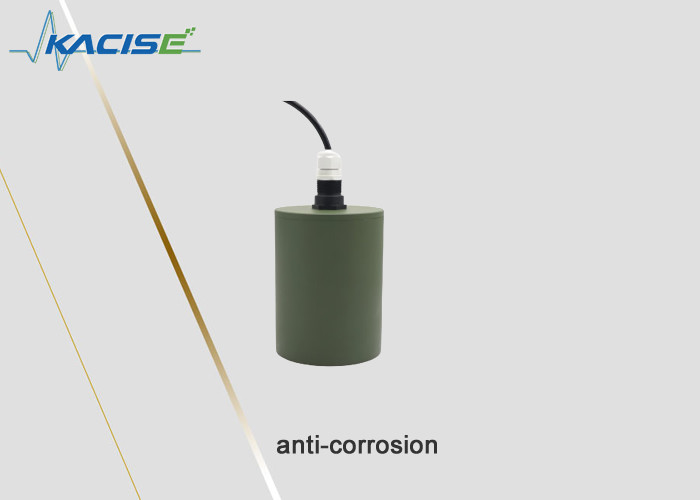

| 貝材料 | PVDF |
6.Applicable機会:
マンホール、工場水漕、タンク、都市計画、水道水、汚水処理、水保護および水力電気、鉄および鋼鉄、炭鉱、電気、石油化学製品、都市川および湖、交通機関および食品加工工業。
7. 発注情報
| KUS | モデル | 出力 | 範囲 | 記述しなさい |
| 630D | サポート カスタム化 | |||
| 顧客用 | ||||
| 0-10V | アナログ0-10V出力 | |||
| 0-5V | アナログ0-5V出力 | |||
| 0-3V | アナログ0-3V出力 | |||
| 4-20mA | アナログ4-20mA出力 | |||
| SW | スイッチ出力 | |||
| Uart | Uartの連続出力MODBUS RTU議定書 | |||
| RS485 | RS485出力MODBUS RTU議定書 | |||
| XXX mm |
XXX mmmeans最高の測定の間隔 （default1000mm） |
|||
| KUS | 550 | RS485 | 10000mm | |
あなたが知る必要がある8.Parameters
1. 蒸気があるかどうか液体なら測定されるべき媒体のタイプ（液体か固体、特定の名前、明確な水、下水、泥、ガソリン、ディーゼル、トルエン、二酸化硫黄、等）、霧、泡、波、液体の表面の目的を浮かべるかき混ぜること;固体なら、塵があるかどうか。
2。媒体の温度そして圧力。
3。媒体のcorrosiveness。瓶に置かれれば、瓶の材料にanti-corrosionライニングがあるかどうかわかることは必要である。
4。測定の範囲は少数のメートルであり、盲点は要求される。
5.労働環境:カバーが付いている開いたプール、プール、横のタンク、縦タンク、球形タンク、タンクが大気圧にあるかどうか、等のような。
6.定常電圧:24VDCは、任意220VACカスタマイズされた12VDC/9VDC共通力である場合もある。
7.出力信号:4~20mA現在の485/0-3Vの0-5V電圧出力/リレー出力。
9.装置の形態:それは表示がある必要があるかどうか;ワンピースか割れ目タイプ。
9.More適用
KUS630Dの超音波水平なメートルは効果的に開いたか閉鎖した容器の材料のレベルを測定できる電子単位設計されている水平なメートルであるおよび超音波及ぶ主義統合センサーと。センサーはPVDF材料を採用する、従ってさまざまな産業分野で広く利用される。
問い合わせを直接私たちに送ってください.
