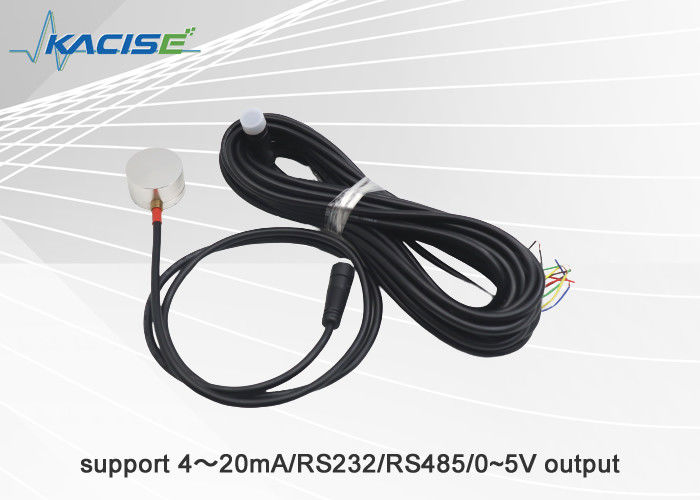

KUM2500C 超音波燃料レベルセンサー 4-20mA 出力 RS485 インターフェースと 9-36V ワイドボルト

超音波オイルレベルセンサーは、企業車列の管理者向けに設計されたオイル量監視装置です。ドライバーによるガソリン盗難の防止、輸送コストの最適化、ドライバーの運転行動の最適化、統計的判断の支援などを実現します。センサーは超音波プローブを使用して油面の高さを検出し、本体の内蔵プログラムを通じて油量の高さ信号をスマートに処理します。次に、オイル量情報を GPS 経由でシステム プラットフォームに送信し、分析後にオイル量レポートを生成します。センサーはシリアル ポートとアナログ出力をサポートし、ほとんどのブランドの GPS/Beidou オールインワン マシンに接続できます。そのため、センサーとバックステージ監視システムを簡単に接続できます。

当社が独自に開発した非接触測定の超音波センサー技術を国内で初めて採用し、自動車の燃費監視プロジェクトに広く採用され、海外でも販売されています。

• ネットワーク監視
• 最適化モード
• 内部回路ポッティング処理
• 幅広い電圧9-36V
• 多彩な出力インターフェース
• 各種センサー信号取得機器の接続に対応
• スマートフィルタリング
• 環境障害を補償する

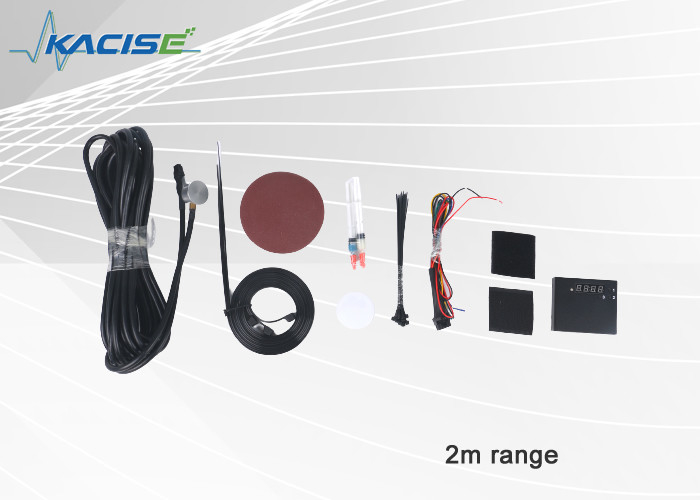

標準構成リスト:

オプションの構成リスト:

1.高精度：オイルレベルセンサーの油面高さ測定分解能比は0.1mm、測定精度は±0.5%です。高温および極寒の外部環境においても高い測定精度を保証できます。
2. 優れた長期安定性：オイルレベルセンサーは超音波測定方式を採用し、非接触測定を行います。現在一般的に採用されている直接接触測定方式であるフロート式、圧力式、磁気摺動式の測定方式とは異なり、油面センサの燃料油による腐食や汚染を避け、長期安定性を維持します。
3. 取り付けとメンテナンスが簡単：外部燃料タンクの下部にセンサープローブを取り付けるだけです。燃料タンクの既存の測定システムを変更する必要はなく、燃料タンクに穴を開けて変更する必要もありません。同時に、車両の以前のオイルメーターの正常な動作を保証できます。
4. 環境に優しく、エネルギー消費が少ない。非接触測定のため、燃料タンクへの穴あけや加工が不要です。汚れや汚染が燃料油に持ち込まれることはありません。
5. 強力な信頼性: 過酷な環境でも正常に動作します。湿気防止、酸防止、炎症抑制、干渉防止、インテリジェント。
補助表示画面を使用することで、本製品を単独で使用することもできます。データ統計、ステートメント分析、クエリのために GPS 機器を通じてバックステージにデータを転送することにより、GPS 機器と併用することもできます。
2.5.適用範囲
超音波オイルレベルセンサーは、あらゆる種類の車両（物流車両、タクシー、バス、乗用車など）に装備されており、車両の給油状況やオイル消費量をデジタル化して記録し、燃料盗難の発生を防止し、資源の無駄を回避し、管理効率と交通安全を向上させ、運行管理レベルを向上させます。

1. 延長線をキャブ内に配置します。配線時は車両の梁に沿って配線してください。元の自動アンロードホッパー、ヘッド修理など、およびその他の元の機能には影響しません。
2. 延長線は、モーターによって発生する電磁干渉の発生を避けるために、車両のモーターから離す必要があります。
3. プローブ線と延長線の端子は、抜け落ちないよう折り曲げてください。
4.延長線は車両の加熱部分まで少なくとも20cmの距離にあるべきです。固定リボンは延長線を50cmごとに固定するのに使用します。配線は車両の取り付け位置に無理なく配置してください。

1. 電源を外し、本体をGPSに近い位置（水漏れのない位置）に固定し、正しく固定してください。
2. ユーザーインターフェイスラインの赤と黒のワイヤーは車両の公共電源に接続されており、赤のワイヤーがプラス極に接続され、黒いワイヤーがマイナス極に接続されています。
GPSの収集オイル消費インターフェースに応じてインターフェースモードを選択します。
A. アナログ量: 緑色の線は GPS 収集アナログ ポートに接続されています。黒色のワイヤは GPS 収集アナログ アースに接続されています。
B. RS232 通信: 黄色のワイヤ (TX) は GPS RX に接続され、青色のワイヤ (RX) は GPS TX に接続されます。黒い線(GND)はGPSアースに接続されています。
C. RS485 通信: 茶色のワイヤ (B) は GPS の B に接続されます。紫色のワイヤー (A) は GPS の A に接続され、白いワイヤーは GPS のアースに接続されます。
3. 電源を入れ、プラットフォームがオイル消費量データを提供するかどうかを確認します。
