起源の場所:
中国
ブランド名:
kacise
証明:
CE
モデル番号:
KFDO601

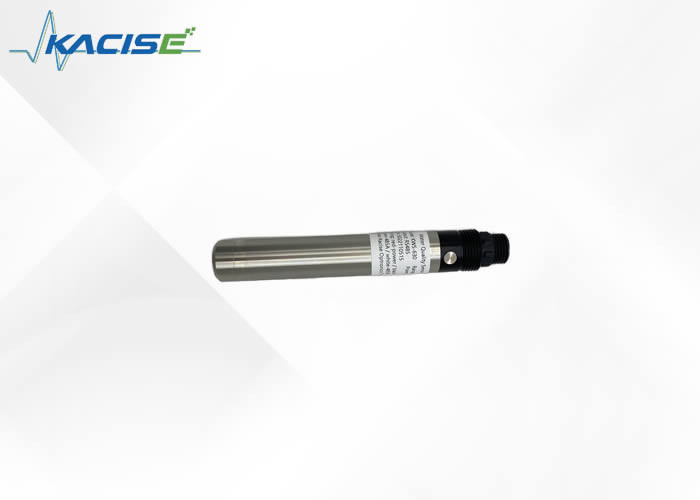

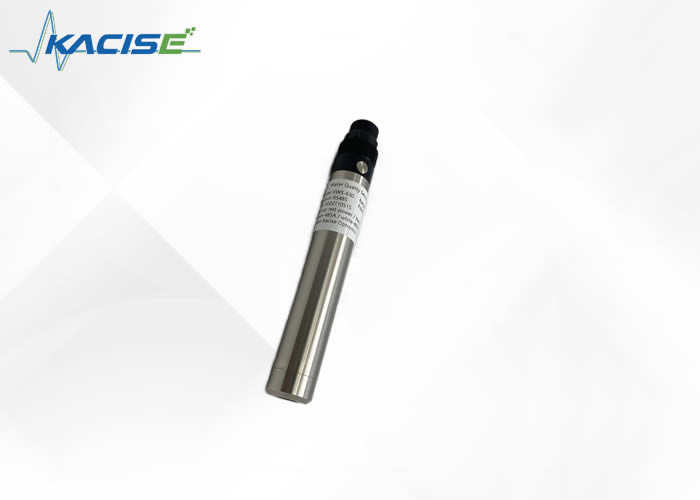

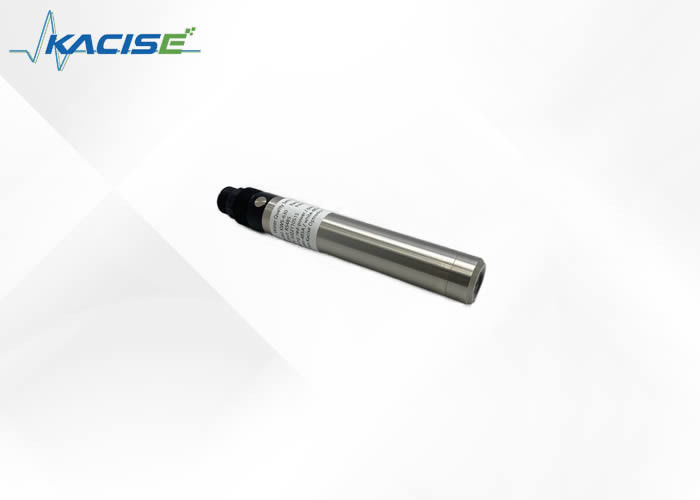

RS485 インターフェース 溶解酸素センサー 反干渉 KFDO601
KFDO601 オンライン・フルオレッセンス 溶解酸素 電解質は必要なく,偏光化されることもありません 酸素消費量なし
1溶けた酸素の極光測定と熒光測定の違い
1: 発光方法 溶解酸素測定器は発光消化原理に基づいています.センサーの前側の熒光材料は,ポリエステルホイールから作られた特殊なプラチナポルフィリン複合体で,ガス分子が通過することを可能にします表面は,太陽光や水中の他の熒光物質の干渉を防ぐために,黒い光阻害物質で覆われています.
青い光は,?? 光物質を照らし,それを興奮させ,赤色光を放出させます.酸素分子がエネルギーを奪うことができるので (消火効果),興奮した赤光の時間と強さは酸素分子の濃度に逆比例しています刺激赤光と基準光との相差を測定し,内部校正値と比較することで,酸素分子濃度を計算することができます..線形化と温度補償後,最終値は出力されます.
2: 極光センサーは,銀色アノードと金色カソードで構成され,底にリングがあります. 薄い半透膜がセンサーの上に広がっています.電子を外側から隔離し,同時にガスが入り込むことができるセンサーの底は,動作中に湿度を高めるために,表面活性剤電解液の少量で満たされています.
極光センサーの電極に偏振電圧が適用されると,酸素は膜に浸透し,カソードで反応し,電流を生成する.
2特徴
| モデル | KFDO601 |
| 測定原理 | 発光方法 |
| 範囲能力 | 0~20mg/L (0 ≤ 200%の飽和度) |
| 解像度比 | 0.01mg/L0.1°C |
| 精度 | ±2%F.S. ±0.5°C |
| 温度補償 | 自動温度補償 (Pt1000) |
| 出力モード | RS-485 バス モッドバス-RTU プロトコル |
| 労働条件 | 0°45°C,<0.2MPa |
| 保存温度 | -55°C |
| 設置モード | 浸水装置 |
| ケーブルの長さ | 5m,他の長さはカスタマイズ可能 |
| 電力消耗 | <0.3W@12V |
| ソース | 1224VDC ±10% |
| 保護レベル | IP68 |
| カリブレーション | 2点校正 |
| 灯光キャップの寿命 | 保証される使用期間は1年 (通常使用) |
| センサーの殻材料 | POMと316L不?? 鋼 |
注記:センサーコネクタはM16-5コア 防水コネクタ 男性
センサーは液体レベル以下に固定して設置しなければならない.設置および使用は,熒光フィルムヘッドの表面に衝突または擦れを避けるべきである.薄膜の頭部は,底部沉積物によって固定されないようにしなければならない.. 使用時にゴムカバーを外します.
電源を入れる前に,ワイヤリングの誤りによる不必要な損失を避けるために,ワイヤリングの順序を注意深く確認します.
配線指示:ケーブルが水 (海水を含む) に浸かっているか,空気にさらされていることを考慮すると,すべての配線位置が防水である必要があります.そしてケーブルは一定の耐腐食性を持つ必要があります.
6.1.1メンテナンスSスケジュール
溶解酸素探査技術とは違って 電気化学原理で発光溶解酸素探査機は酸素を消費せず,頻繁に清掃する必要はない (粘着性のある液体で使用する場合を除く).
| メンテナンスT聞け | 推奨M についてアインテネンスF についてリクエンシー |
| 清掃センサー | 30 日ごとに洗う |
| センサーや?? 光キャップの損傷を確認する | 30 日ごとにチェック |
| 灯光キャップを入れ替える | 年1回 交換する |
|
カリブレーターセンサー (主管当局が要求する場合) |
担当部門が要求する保守スケジュールに従って |
注:上記の表の保守頻度は推奨のみであり,保守スタッフはセンサーの実際の使用に応じてセンサーを清掃しなければならない.しかし,灯光キャップの交換頻度は年に1回推奨されます..
6.1.2メンテナンスM についてエトド
a) センサーの外面: センサーの外面を水道水で清掃し,残った残留物が残っている場合は,湿った柔らかい布で拭いてください.洗浄するために水道水に家用洗浄液を少し加えることができます.
(b) 発光フィルムヘッドの表面: 発光フィルムヘッドの表面に汚れがある場合は,清潔な水で洗浄するか,柔らかい布で軽く拭いてください.測定領域に傷を起こすことや測定精度に影響を及ぼすのを避けるために,清掃の強さに注意してください..
c) 発光フィルムヘッド内側: 通常は清掃する必要はありません. 発光フィルムヘッドに水蒸気や塵が侵入した場合,清掃手順は以下のとおりです.
(d) センサーのケーブルをチェックします.ケーブルの皮と根に損傷がないようにしてください.端末は水に浸さってはいけません.センサーが通常設置されているとき,ケーブルは緊張してはいけません.,そうでなければケーブルの内部線が簡単に割れ,センサーは正常に動作できない.
(e) センサーの外壁が腐食または他の原因で損傷しているかどうかを確認します.
(f) 日常用フローレンスフィルムヘッドの保管: 使用していないときは,フローレンスフィルムヘッドの測定領域の表面を湿らせるために,ガム保護蓋を湿ったスポンジで覆う必要があります.センサーのフラウエンスフィルムヘッドの測定領域の表面が慢性的に乾燥している場合測定誤りやデータ不安定が発生し,使用前に水に 48 時間浸かさなければなりません.
| 間違ってる | 可能性が高いC について使用する | 解決策 |
| 操作インターフェイスが接続できないか,測定結果が表示されない | 制御器をケーブルに接続するエラー | コントローラーとケーブルを再接続 |
| ケーブル障害 | 連絡してください. | |
| フロレッセンスのキャップは,締め付けられず,損傷していない | 照明キャップを再装着し,締め付け,または照明キャップを交換します. | |
| 測定値が高すぎ,低すぎ,数値が不安定である | フロレッサントキャップの外表面は外物体に固定されています | 流光フィルムヘッドの外面を清掃し,測定中にフィルムヘッドを動かす. |
| フロレッセンスのキャップが損傷した | 灯光キャップを入れ替える | |
|
灯光キャップは使用期間を超えました |
||
| 温度測定はゆっくりと変化します. | 温度測定領域 (不?? 鋼のホイス) は外側に固定されています. | 柔らかいブラシで貼り付けを柔らかくブラシ |
a) ゼロ校正
5gのナトリウム硫酸をバランスで重量化し, 250mlの測定シリンダーに 95mLの水を加え,水をカップに注ぎ,重量化されたナトリウム硫酸を加えますガラスの棒で混ぜる溶解して5%の硫酸ナトリウム溶液を得て センサーを溶液に入れて 3分間の数値安定が安定した後 ゼロポイント校正を行います指示書の付録を参照してください.
(b) 傾き校正
センサー探査機は空気飽和水に置かれ,数値安定度3分後に傾きを校正する.指示は附属書を参照する.
(c) 空気飽和水の調製:恒温の水浴に2体3分の2の新鮮蒸留水を加え,水面にポロ性プラスチックシートを浮かせます (下図参照).同時に1時間以上連続して水を気化して,気化を停止し,約20分後に空気が飽和した水を得るために使用されます.数値値が安定した後に傾斜を校正.
注:オプションとして,傾き校正は水飽和空気でも行えます.センサーフィルムキャップを湿ったままにするため,少量の水 (探査機は水面より2-3mm高い) との校正ボトルにセンサーを置くが,水滴がないことを確認する定数安定度3分後,校正傾斜を校正する.
