KBU601 水質モニタリング ボイア精密センサー 低電力設計 監視と早期警告 データ分析: オート

1.用語 と 定義

水質モニタリングボイシステム 統合監視とデータ取得,データ処理,無線データリモート送信,携帯電話APP,PCプラットフォームのコンピュータシステムと,水質監視ボイシステムの一つのアンカーと統合された他の機能.

2.適用 できる 場面

1川,湖,その他の水面水質の環境監視

2水源水質のモニタリング

3目的

顧客の構成,外観,機能に関する簡潔な説明 KBU601水質監視ボイシステム,国内部分のケースで引用.

4.製品Dエスクリプション

KBU601は,溶けた酸素を含む様々な水質パラメータの同時測定を達成することができます.pH, ORP,伝導性と不透明性,RS-485 (Modbus / RTUプロトコル) バス取得と測定データの処理を介してDT-200ホストコンピュータ,そして無線モジュールから遠隔サーバーに送信されますリアルタイムモニタリングデータを取得できます.

水質モニタリング機器と化学分析センサーは,様々な水源を統合し,近代的なデータ収集と処理を組み合わせますデータ通信技術環境水質モニタリングの自動化,オンラインモニタリングの効果的な技術手段のネットワーク.

5特徴

1精密センサー

2短回路や外部の干渉電源を効果的に防止する低電力設計

システムがクラッシュします

3環境のモニタリング: 地元の条件,水のサンプルとリアルタイム表現を保証するために,水深の指定された品質要件の直接検出.

4. 設置:直接装置に固定固定. ボイシステム,カバーなしでインストール,面積コストを削減;すべての外れる探査機の設置に使用されるすべての機器,継続的なメンテナンスと修理コストの削減.

5. 監視データ:精密センサーは,溶解酸素,曇り,pH,導電性,温度などをリアルタイムで監視することができます. 監視パラメータは,追加するために組み合わせることができます.次のパラメータは拡張できます

6データ転送: 水質モニタリング技術で,非常に短時間でデータGPRS (NB-IOTオプション) によって収集されたモニタリングポイント伝統的な手動採取監視と比較して,監視は面倒な手順を簡素化するだけでなく,時間を節約します.

7監視および早期警告: P システムCA端末または携帯電話PPクライアントを通じて,ユーザーは監視範囲のセキュリティパラメータを設定することができます.水質パラメータの安全な範囲適切な水質のモニタリングを確保するために,時間内に,ユーザーに知らせるため,システムはアラートを送信します.

8. データ分析:自動収集,手動の管理なしで. システムは自動的にデータテーブルを生成し,ユーザーは水質の変化を直感的に理解することができます.収集されたデータは,歴史的なデータを表示するためにいつでも保存できます.

6.構成

KBU601 ボイシステム (センサー) ユニット,電源ユニット,データ処理ユニット,データ送信ユニット,アンカーユニットのボイ体構成によって収集された水質モニタリングデータ.

6.1 データ収集 (センサー)

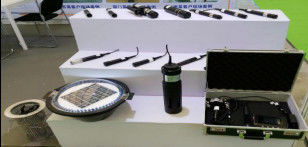

KMPW601A / B オンライン多パラメータセンサー - 洗濯機 標準的なセンサーは5つのパラメータのみを測定します. (測定可能なDO (?? 光),電導性,PH,曇り,温度) - 信号出力:RS485 (Modbus/RTU) - 選択可能なケーブル長さ - 保護クラス IP68
KFDO601 組み込みフルオルセンスの酸素センサー - フルオレッセンスの電極 - 0~20 mg/L 0~200%の飽和度 精度:測定値± 2%,または± 0.3 mg/L,どちらが大きいか - 信号出力:RS485 (Modbus/RTU) - 選択可能なケーブル長さ - 保護クラス IP68
KNN601 アモニアセンサー - 高距離バージョン (測定されたアンモニア窒素イオンNH4+) (離子選択電極方法,薬剤のない方法) - 0〜100 mg/l NH4-N - 精度:測定値± 5%,または± 0.3 mg/l,どちらが大きいか - 内蔵温度補償 - 信号出力:RS485 (Modbus/RTU) - 選択可能なケーブル長さ - 保護クラス IP68
KPH601 オンライン PH センサー - 業界標準のPH電極 - 0-14PH,内蔵温度補償 - 精度:±0.02PH-信号出力:RS485 (Modbus/RTU) - 選択可能なケーブル長さ - 保護クラス IP68
KOP601 オンライン ORP センサー - 業界標準のORP電極 - -1500-1500mV-精度:± 3mV-信号出力:RS485 (Modbus/RTU) - 選択可能なケーブル長さ - 保護クラス IP68
KEC601 オンライン伝導性センサー - 0-5000uS / cm (従来の) - 0-400mS/cm (電磁電極,メンテナンス不要) - 精度:± 1.5% FS信号出力:RS485 (Modbus/RTU) - 選択可能なケーブル長さ - 保護クラス IP68
KSA601 オンライン塩分センサー - 0-70 PSU (電磁電極,メンテナンス不要) - 精度:± 1.5% FS信号出力:RS485 (Modbus/RTU) - 選択可能なケーブル長さ - 保護クラス IP68
KTU601 オンラインのぼやけ感知器 - 0~1000NTUの精度:測定値の ±3%または ±0.3NTU - 信号出力 RS485 (モッドバス) - ケーブルの長さはオプション - 保護クラス IP68
KRC601 オンライン統合塩素残留センサー 0-10ppm 精度: ±1%または0.05mg/L 信号出力:RS485 (Modbus) - ケーブルの長さはオプション - 保護クラス IP68
KCD602オンラインCODセンサー (紫外線スペクトロスコピー,化学物質なし) - 範囲: 0-100mg/l - 正確さ: ±5% F.S. - 信号出力: RS485 (Modbus/RTU) - ケーブルの長さはオプション - 保護クラス IP68
KCA601 統合塩素素Aセンサー - 0-400 μg/l 精度: ±3% F.S. 信号出力: RS485 (Modbus) - ケーブル長さはオプション - 保護クラス IP68
KBG601 統合された青緑藻センサー 精度: 1 ppb ロダミン WT染料の信号レベルの ± 5% 信号出力: RS485 (Modバス) - ケーブルの長さはオプション - 保護クラス IP68
KSC601 統合されたスラム濃度センサー -0.01〜20000 mg/L,0.01〜45000 mg/L 0.01-120000 mg / L - 精度:測定値の ± 5%未満 (泥の均質性によって異なります) - 信号出力 RS485 (モッドバス) - ケーブルの長さはオプション - 保護クラス IP68
KHL601 静水レベルセンサー - 範囲 0~100m 精度: ±1.5%F.S. 信号出力: RS485 (Modbus/RTU) - ケーブルの長さはオプションです - 保護レベル IP68

6.2電源ユニット

電源は8Wのソーラーパネルと60Ahのメンテナンスフリーリチウム電池を使用しています連続した雨の日での60日間のデータパターンのセットを送信するために1時間ごとに送信されます. (モニタリング間隔は少なくとも5分間変更できます)

6.3データ処理と送信ユニット

DT-200マスターコンピュータはRS-485 (Modbus/RTUプロトコル) バス取得と処理を通じて測定データを取得する.MCUによるデータ処理後,データはワイヤレスモジュールに送信される.そして,無線モジュールは,リモートサーバーにデータを送信しますリアルタイムでモニタリングできます.

6.4アンカーユニット

浮遊船システムでは,浮遊船の底に浮遊船の底部に固定するアンカーロープを固定し,余剰ロープを岸に固定する底部アンカー固定方法を使用します.

図5:アンカーユニット

6.5 ボイ体

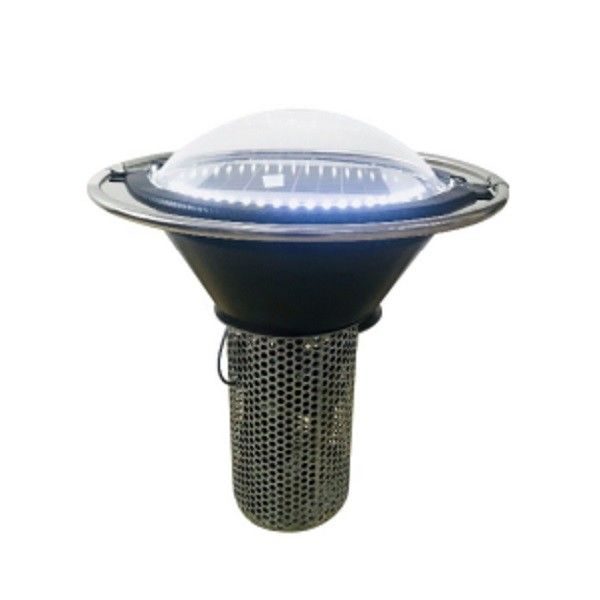

ボイ・ボディは円筒形で直径410mm.標準ボディの上部はPMMA材料で,下部はアルミニウム合金でできています.完全に密封するためにボイボディの総重量は約10kgです底部アルミ合金材料は衝突防止能力を高め,PMMA材料は96%の光伝達性を有し,太陽エネルギーをより効率的に電気に変換することができます.フィルターシールドは,雑草のフィルターとセンサーの保護として動作します.

7.についてM についてアインTエクニカル私はインディケーターとC について条件Use について

7.1 技術指標

7.1.1 ソーラーパネル a) サイズ:直径: 300mm b) 入力電源: 8w c) 出力電圧: 18.4v
7.1.2 リチウム電池 (コントローラを含む)
バッテリー: 60 Ah
7.1.3 データ送信モジュール a) 4G無線送信 (標準構成), nb-iot, LoRa送信モジュール b) 双周波数 900/1800,バード速 9600
7.1.4 データ収集モジュール
入力: DC 12 V 1 A
平均電力消費: < 3w
7.1.5 ボイのボディ
PMMA材料は上部が半円筒球で直径410 mm,下部が半円筒半角形で最大直径410 mmである.
7.1.6 センサー a) 任意の溶けた酸素,電導性,曇り,アンモニア窒素,pH,(b) 機械的な回転自浄装置を備えた C) デジタルセンサーRS-485 バス Mod バス/RTU 通信プロトコル
7.1.7 測定間隔

工場標準測定間隔 1 h 測定間隔は少なくとも 5 分間で変更できます
7.1.8 制御モード
制御されていないモード
7.1.9 データ送信サイクル
工場デフォルトサイクルは1hです.

7.2 運用C について条件

7.2.1 環境温度: 5°C~65°C

7.2.2 相対湿度: ボイ空洞内部の相対湿度は90%を超えない.

7.2.3 電源: DC 12v,太陽エネルギーと電池による電源組合せ d) 大気圧: 86 ~ 106 K Pa
