起源の場所:
中国（本土）
ブランド名:
Kacise
モデル番号:
KUSシリーズ
| 型号:KUS630 | |
| 測定範囲 | 0.6m…10m |
盲点 | 0… 0.6m （不安定な仕事域は0.6mのそれの内にこの範囲ではたらくために推薦されないある）;カスタマイズされる必要がある0.3mの最低の不感区域版を達成することができる。 |
| 供給電圧 | 3.3の… 24ボルトDCのさざ波10% SS |
現在の働くこと | ≤ 45 mA （最も速い測定の速度） ローパワー版、睡眠のパワー消費量は0.3mAよりより少なくある、パワー消費量を送ることは20mA （2msよりより少なく）であり、パワー消費量を受け取ることは8mAより多くではない（150msよりより少なく） |
出力信号 | 1:プログラム可能なアナログ出力0-10V。 2:RS485出力。 3:Uartの連続出力 4:4-20mA出力 5:スイッチ出力 |
| 測定の正確さ | ≤ 1% |
| 温度のcompensatin | はい |
2.電子インターフェイスおよび信号定義

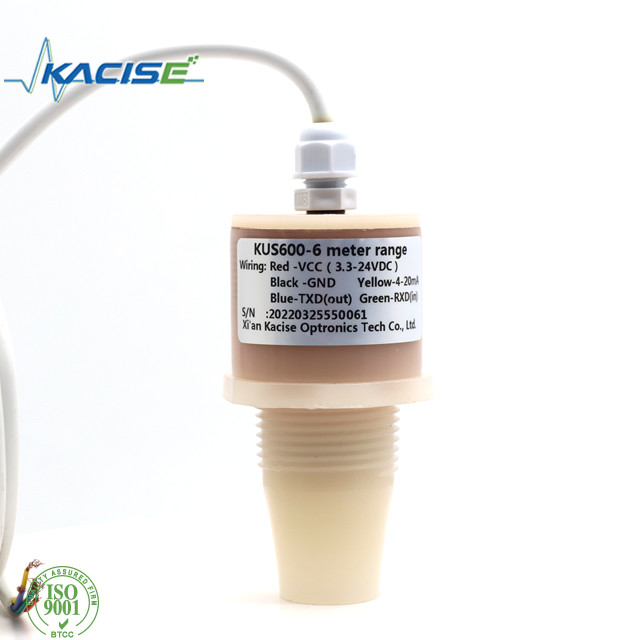

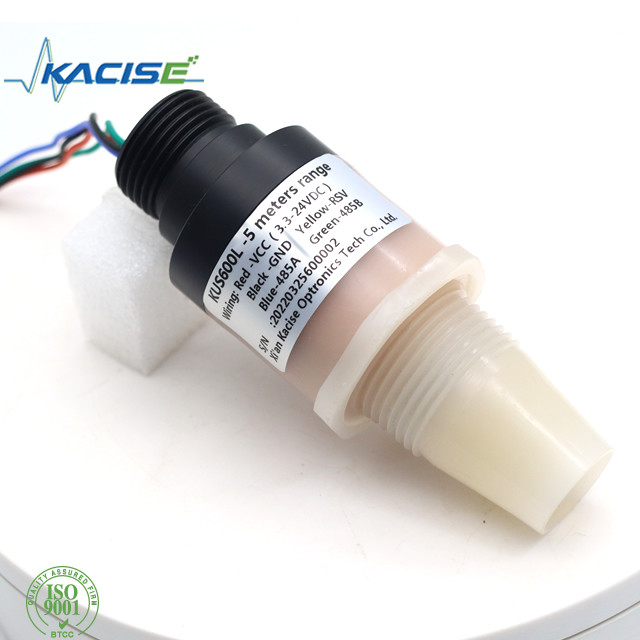

| ライン順序 | 色 | 定義 |
| 1 | 赤い | 力は肯定的である |
| 2 | 黒い | 力のリターン地面 |
| 3 | 黄色 | アナログ出力、電圧出力、現在の出力スイッチ出力 |
| 4 | 青 | RS485 A+かuart TXD |
| 5 | 緑 | RS485 B-かuart RXD |
4.センサー機能
アナログ
アナログ出力はRS485によって置きセンサーは8つのモードではたらくことができる。直接相互参照は次の通りある:
ステップ1:シリアル ポートのデバッギングの助手か方式のダバッギング助手を通ってホスト コンピューターに接続しなさい。
ステップ2は、近点の参照の間隔ポイントを置いた。
ステップ3は、遠点の基準点を置いた
ステップ4は、ほぼ点の基準点の出力電圧か流れを置いた。
ステップ5は、遠点の基準点の出力電圧か流れを置いた。
ステップ6は、独特の選択を転換するためにアナログ出力を置いた。
ステップ7は線形出力として、アナログ出力を置くか、または出力オプションを転換する。
ステップ8は、新しい変数に実施されさせるセンサーを再調節した。
センサーの8つの働くモード。
1:開いているウィンドウモード デフォルトで
2:Windowedモードはデフォルトで消える
3:一点モードはデフォルトでつく
4:一点モードはデフォルトで消える
5:一点ヒステリシス モードはデフォルトでつく
6:一点ヒステリシス モードはデフォルトで消える
7:検出モードの存在か不在はデフォルトでつく
8:検出モードの存在か不在はデフォルトで消える
485アウトプット データ
485アウトプット データはMODBUS-RTUのフォーマットにある。細部についてはソフトウェア使用説明書を参照しなさい。
5.設置状態
センサーが0℃の下の環境の温度の落下に取付けられていれば、保護対策でよくするべきである。鋼鉄ナットを使用して直通の穴のセンサーの直接土台の場合には、それは収容の糸の中間で固定されなければならない。
6. 発注情報
| KUS | サイズ | 出力 | 最大射程 | 記述 | |
| 600 | |||||
| カスタマイズされる | カスタマイズされる | ||||
| 4-20mA | RS485 MODBUSの議定書の4-20mAモード出力 | ||||
| 0-3.3V | 電源の範囲は少なくとも3.3である | ||||
| 0-5.0V | 電源の範囲は少なくとも5.0である | ||||
| RS485 | RS485 MODBUSの議定書の省電力モード | ||||
| XX m | XX mは格言の範囲検出することができるデフォルトの長さである1メートルである | ||||
| KUS | 600 | RS485 | 3m | ||
