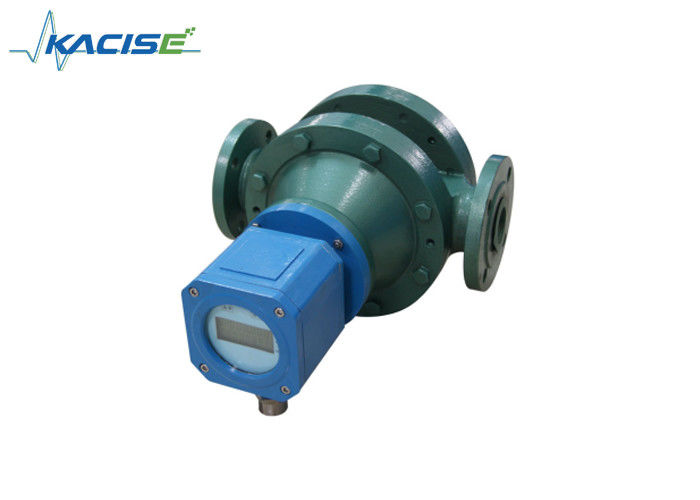

鋳鉄製 精度0.5% 燃料油測定用小判歯車流量計

LCシリーズ楕円歯車流量計は当社の主力製品です。 LC楕円歯車流量計は、特定の圧力下でのパイプラインの流体流量の測定に使用される代表的な変位計の1つです。シンプルな構造、信頼性の高い使用と高精度を備えており、流量フィールドはパイプの輸出入に特別な要件がなく、測定される中程度の粘度範囲と流量範囲の特性が非常に広いです。したがって、石油、化学工業、医療、輸送、食品、その他の産業および商業分野の液体流量検出に広く使用されています。 LC シリーズ楕円歯車流量計は、特に石油燃料の測定に適しています。

LC-A型鋳鉄製楕円歯車流量計は、あらゆる種類の石油製品や腐食性液体媒体ではなく鋳鉄材料の測定に広く使用されています。

LC-E型鋳鋼製楕円歯車流量計。高圧、低腐食性媒体の測定に使用します。

LC-Q型鋳鉄製楕円歯車流量計、ローターはアルミ合金製で、ガソリンなどの低粘度、低腐食性の液体媒体の測定に適しています。

LC-B、C タイプのステンレス製楕円歯車流量計は、酸、アルカリ、塩、有機化合物などの強い腐食性液体媒体、液体媒体の測定に広く使用されています。

LC-L 型アルミニウム合金楕円歯車流量計は、液体媒体の測定など、水などの低腐食性液体媒体で広く使用されている小型の楕円歯車流量計です。

2. 精度等級 0.5級、0.2級

3. 使用温度：LC－Aシリーズ(-20℃～+60℃)、LC-B、E、Lシリーズ(-41℃～+60℃)

60℃～200℃(高温放熱器搭載時)

4 防爆マーク：ExiaⅡCT5、dⅡBT4

5. 流量範囲：単位：m³/h

注：計量液の温度が80℃を超える場合。最大流量は一次流量の 90%、最小値は 120% になります。

• メーターの前にストレーナを設置し、メーターの鋳物とストレーナの矢印が液体の流れの同じ方向を向いていることを確認してください。
• 計量媒体にガスが含まれている場合は、メーターの前にガス分離器を設置する必要があります。
• パイプラインが垂直に設置されているか水平に設置されているかにかかわらず、メーターのホイールシャフトは水平、つまりダイヤルが表面に対して垂直に固定されている必要があります。
• メーターが正しく取り付けられている間、読み取りやすいようにカウンターを 180°または 90°回転させることができます。
• 新しいメーターを取り付ける前に、まず竹棒で楕円形の車輪を出口から数回押します。車輪が動かない場合は、工場の検査後にメーター内の堆積物を防ぐために車輪をガソリンに浸すことができます。
• メーター入口には絞り弁、出口には開閉弁を固定し、急激な衝撃や逆流、ウォーターハンマーを防ぐためゆっくりと作動させる必要があります。
• メーターを蒸気で掃除することは禁止されています。
• 継続的に稼働する部門については、バイパスを設置する必要があります。
• メーターを取り付ける前に、パイプラインを徹底的に清掃する必要があります。清掃の際には、不純物や溶接残留物がメーターに入るのを防ぐために、メーターの代わりにストレートパイプラインを使用してください。
• 鋳鉄および鋳鋼製のメーターを水を使用して検査することは禁止されています。
• メーターの操作中、流量はマメロンプレートにマークされた流量を超えることはできません。メーターを最大値の 50 ～ 80% で操作することが望ましいです。流れ。
• 計量媒体が腐食性の場合はステンレス鋼を選択してください。
