起源の場所:
中国（本土）
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:
GXEFM2000
Dエスクリ私pt私ああn

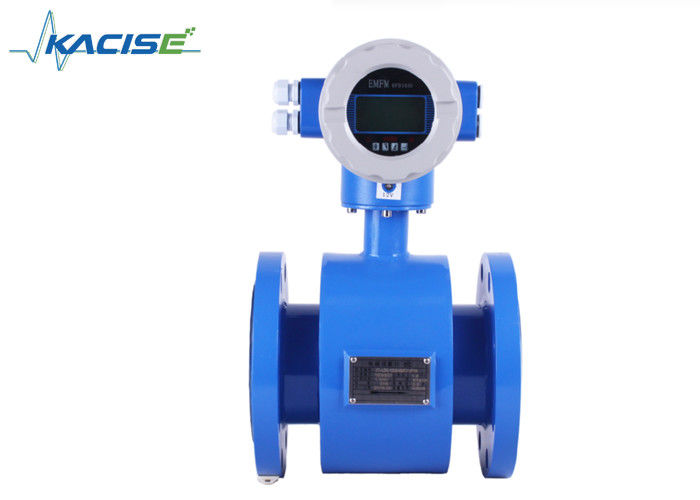

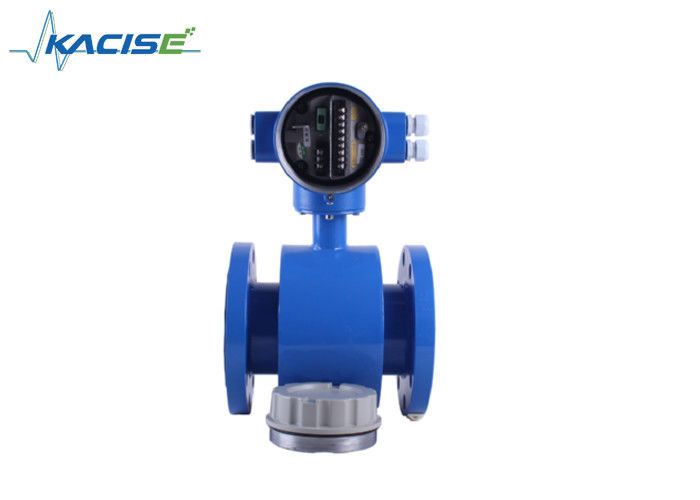

GXEFM3000 電磁流量計は、水、廃水、食品および飲料、製薬および化学を含むほとんどの業界における流体測定を目的としています。
電磁流量計には 2 つの基本コンポーネントがあります: 1) 検出器、
これには、流管、絶縁ライナー、測定電極が含まれます。2) コンバーターは、信号処理、流量計算、表示および出力信号を担当する電子デバイスです。
接液部 (ライナーと電極) の構造材料は、目的のタイプのサービスの仕様に適している必要があります。各メーターの出荷に合わせて互換性を改訂。
テクニカロリー Dあた
測定しているsysテム
| 測定原理 | ファラデーの法則 |
| 適用範囲 | 導電性流体 |
| 測定値 | |
| 一次測定値 | 流速 |
| 二次測定値 | 体積流量 |
デス点火する
| 特徴 | 完全溶接されたメンテナンスフリーのセンサー |
| フルボアフローチューブを備えたフランジバージョン | |
| 標準および高圧定格 | |
| DN15 ～ 3000 の大口径範囲、飲料水用に承認された頑丈なライナー付き | |
| 業界特有の挿入長さ | |
| モジュール構造 | 測定システムは流量センサーと信号変換器で構成されます。コンパクトバージョンと個別バージョンとして利用可能です |
| コンパクト版 | 511Bコンバータ付き: 110~240Vac電源 |
| 521Bコンバータ付き：18～36V DC電源 | |
| W800L/W800Wの場合：バッテリー電源 | |
| リモート版 |
211Bコンバータを備えた壁掛けバージョン (110~240Vac または 221B コンバータ 18~36V DC |
| W800Fコンバータ使用時：バッテリー電源 | |
| 測定範囲 | -12…+12m/秒 /-40…+40フィート/秒 |
測定しているあるccあなたrあるcy
| 参考条件 | EN 29104 に類似した流量条件 |
| 媒体：水 | |
| 電気伝導率: ≥300μs/cm | |
| 温度: +10~+30℃/+50~+80℉ |
| 入口部: ≥5DN | |
| 動作圧力: 1Bar/14.5psig | |
| 流量計の精度 | 標準：料金の0.5％ |
| オプション: レートの 0.2% |
オペrあるティン・コンディtイオン
| Temper自然 | |
| プロセス温度 | 硬質ゴムライナー：-5～+60℃ |
| ポリプロピレンライナー：-5～+90℃ | |
| PTEFライナー：-5～+120℃ | |
| 周囲温度 | 標準（アルミコンバーターハウジング付） |
|
-20~+60℃ (電気部品の自己発熱を防止) 周囲温度が55℃以上の場合 |
|
| 保管温度 | -20～70℃ |
| 前sもちろん | |
| EN 1092-1 | DN2200~3000:PN2.5 |
| DN1200~2000:PN6 | |
| DN200~1000:PN10 | |
| DN65～150：PN16 | |
| DN10～50：PN40 | |
| リクエストに応じてその他の圧力 | |
| ISO挿入長さ | DN15~600の場合はオプション |
| ASME B16.5 | 1~24インチ: 150ポンドRF |
| リクエストに応じてその他の圧力 | |
| JIS | DN10～1000/2～40インチ：10K |
| リクエストに応じてその他の圧力 | |
| 圧力損失 | 無視できる |
| インフルエンザ私d | |
| 体調 | 導電性液体 |
| 電気伝導率 | ≧5μs/cm |
| 許容ガス含有量（体積） | ≤5% |
| 許容固形分 | ≤70% |
インスtある私ラション cオンディtイオン
| インストール | フローセンサーが常に完全に満たされていることにご注意ください |
| 詳細については、「設置上の注意」の章を参照してください。 | |
| 流れの方向 | 前進と後進 |
| フローセンサーの矢印は正の流れ方向を示します | |
| インレットラン | ≧5 DN |
| アウトレットラン | ≧2DN |
プロセスscの上nセクション
| フランジ | |
| EN1092-1 | DN25～3000、PN6～40 |
| ASME | 150 ポンド RF で 1 ～ 120 インチ |
| JIS | 10～20kで25～1000 |
| ガスケット表面の設計 | RF |
| ご要望に応じて他のサイズまたは圧力定格も承ります | |
注文 情報
| 形名基本仕様コード | 説明 | ||||||||||
| GXEFM3000 | -1200 | -コム | -4mA | -ハート | -DC | -Pt | -テフロン1 | -GR | -D1400 | -Exd IIC T6 GB | |
| 直径 | -XXXX | 4 つのデジタル: 例:0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| 送信機 | -Com | コンパクトタイプ | |||||||||
| -レム | リモートタイプ | ||||||||||
| -バット | バッテリー電源タイプ | ||||||||||
| -PRO | プロセス制御タイプ | ||||||||||
| 信号出力 | -N | 出力なし | |||||||||
| -4mA | 4-20mA | ||||||||||
| -プル | 1～5KHzパルス | ||||||||||
| -4プル | 4～20mA / 1～5KHz | ||||||||||
| コミュニケーション | -N | 通信なし | |||||||||
| -ハート | ハート | ||||||||||
| -MOD | MODBUS-RTU | ||||||||||
| -PRO | プロフィバス | ||||||||||
| -GPRS | GPRSネット | ||||||||||
| -CDMA | CDMAネット | ||||||||||
| -WHRT | ワイヤレスHART | ||||||||||
| -他の | 特別注文 | ||||||||||
| 電源 | -AC | 85V～250Vac@46～63Hz 公称20W |
|||||||||
| -DC | 20～36VDC 公称20W | ||||||||||
| -バット | バッテリー電源 | ||||||||||
| -バット+ | バッテリー +12Vdc デュアル電源 | ||||||||||
| 他の | 特別なリクエスト | ||||||||||
| 電極材質 | -316L | ステンレス316L | |||||||||
| -HasB | ハステロイB | ||||||||||
| -HasC | ハステロイ C276 | ||||||||||
| -Pt | 白金 | ||||||||||
| -タ | タンタル | ||||||||||
| -ティ | チタン | ||||||||||
| -トイレ | ウォルフラムカーバイド | ||||||||||
| ライナー素材 | -こする1 | ネオプレン(-20～60℃) | |||||||||
| -こする2 | ネオプレン(-20～90℃) | ||||||||||
| -テフ1 | ポリテトラフルオロエチレン(-30～120℃) | ||||||||||
| -テフ2 | ポリテトラフルオロエチレン(-20～160℃) | ||||||||||
| -P | ポリウレタン | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | エチレンテトラフルオロエチレン | ||||||||||
| アースリング | -N | アースリングなし | |||||||||
| -GR | アースリング | ||||||||||
| -GE | 接地電極 | ||||||||||
| 接液部の接続属性 | -DXX | DXX: D06、D10、D16、D25、D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 など |
|||||||||
| -斧 | AX: A1、A3、A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| -JX | JX: J1、J2、J3 J1: JIS10K; J2: JIS 20K; J3：JIS30K |
||||||||||
| -WF | ウェハ接続 (DN2.5、DN6 流量計で利用可能) 本体材質: ステンレス鋼 | ||||||||||
| -TR | サニタリータイプ用トリクランプ（本体材質：ステンレス） | ||||||||||
| 防爆グレード | -Exd IIC T6 GB | Exd IIC T6 GB | |||||||||
| -N | 必要ありません | ||||||||||
