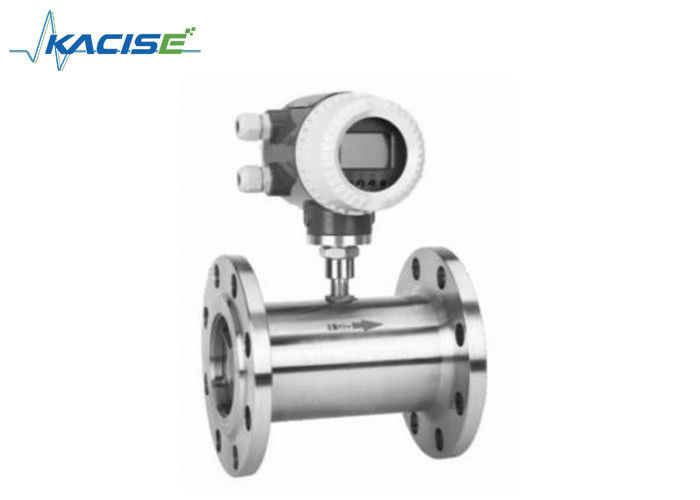

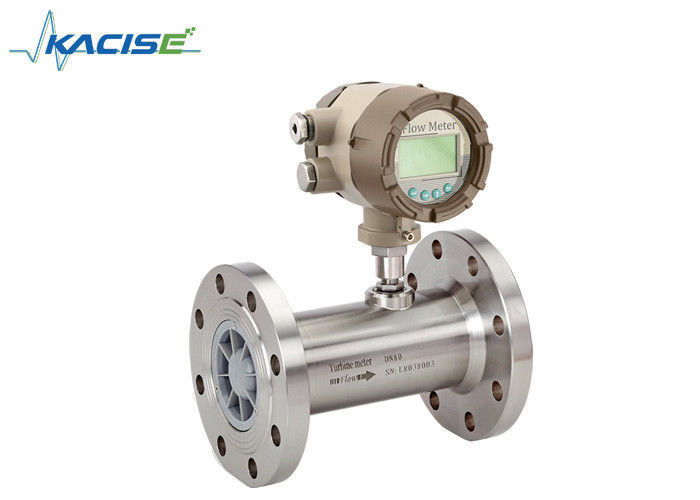

石油ガス用ステンレス製高精度タービン流量計とスマートデジタル計測

KXTUFタービン流量計は、高度な低電力シングルチップマイクロプロセッサ技術を使用して開発されたタービン流量センサと表示トータライザを統合した新しいスマートメータで、コンパクトな構造、直感的な読み取り値が明確で信頼性が高く、外部電源の干渉がなく、雷に強く、明らかな低コストの利点があり、密閉パイプとステンレス鋼1Cr18Ni9Ti、2Cr13およびコランダムAl2O3の測定に広く使用されており、炭化物は腐食せず、繊維、粒子などがありません。不純物、使用温度での動粘度が液体の5×10-6m2/s未満、液体の動粘度が5×10-6m2/sを超える場合、定量制御、過剰警報などが可能で、理想的な流量計およびエネルギー計です。

測定対象：石油、有機液体、無機液体、液化石油ガス、天然ガス、石炭ガス、極低温流体。

• 高精度、通常最大±1%R、±0.5%R、高精度最大0.2%R
• 良好な再現性、最大 0.05% ～ 0.2% の短期再現性があり、貿易決済では流量計の好ましい選択です。
• パルス周波数信号の出力。トータライザーや PC との接続に適しています。ゼロシフトがなく、強力な干渉耐性があります
• 高周波信号(3~4KHz)が得られ、信号分解能が強い。
• 中・大口径は1:20まで、小口径は1:10までのワイドレンジ。
• コンパクトな構造と便利なメンテナンス

• 液化石油ガス、精製油、軽質原油の輸送および収集ステーションであり、貿易決済のための大規模な原油パイプラインの最初のターミナルステーションです。
• 石油、化学、冶金、製紙、その他の業界で液体の流量と総体積を測定するために広く使用されています。

1. 機器の機能に応じて、KXTUF タービン流量計は次の 2 つのタイプに分類できます。
   • タービン流量センサー/トランスミッター
   • スマート一体型タービン流量計
2. 機能の説明
   • タービン流量センサー/トランスミッター
     本製品自体にはローカル指示機能はなく、流量信号の遠隔送信のみとなります。流量信号はパルス信号または電流信号（4-20mA）に分割できます。低価格、高い統合レベル、小容量であり、二次インジケータ、PLC、DCS、およびコンピュータを備えた他の制御システムと組み合わせて使用​​するのに特に適しています。

出力信号によりKXTUF-NタイプとKXTUF-Aタイプに分かれます。

• スマート一体型タービン流量計
  この製品自体はローカル表示機能を備えており、2 つの表示ユニットが利用可能で、電源モードに応じて、リモート信号伝送の有無に応じて、KXTUF-B タイプと KXTUF-C タイプに分けることができます。

KXTUF-B: 電源 3.2V 10AH リチウム電池 (耐用年数 4 年)、信号出力なし。

KXTUF-C: 外部 24V DC 電源、出力 4 ～ 20 mA 標準 2 線式電流信号、RS485 または HART 通信はオプションです。

図 1 (DN4 ～ DN10):ねじ接続タイプのタービン流量センサ（直管部含む）。
図 2 (DN15 ～ DN40):ネジ接続流量センサーのサイズ図。
図 3 (DN4 ～ DN10):フランジ接続タービン流量センサーの図。
さまざまな仕様に応じたセンサーの取り付け方法。ねじ接続またはフランジ接続を採用し、取り付け方法を図1、2、3に示します。
