起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
kxfss406

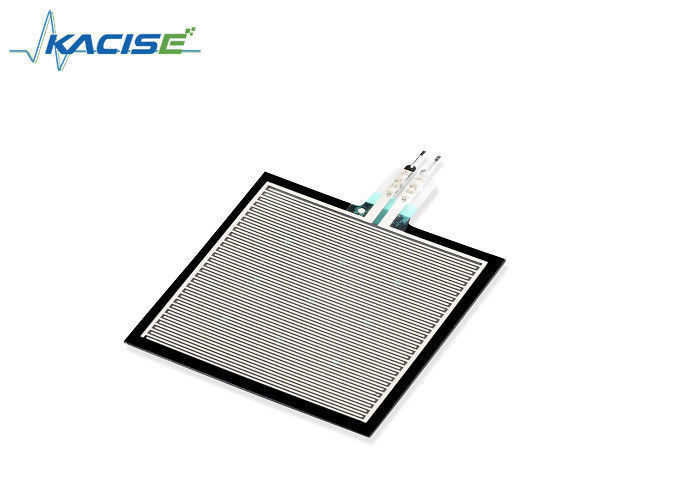

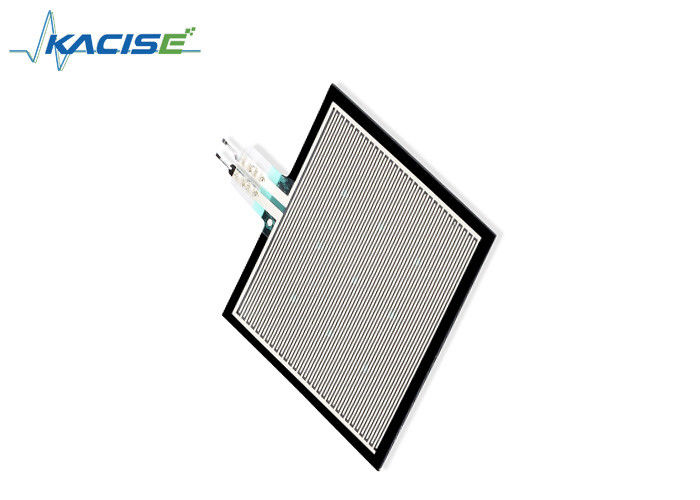

FSR406 Force Flexibel フィルム圧力センサー
1、説明
感圧抵抗器は、感知領域に加えられる力に反応して抵抗が変化する抵抗センサーです。センサーにかかる力が増加すると、抵抗が減少します。
シングルゾーン センサーの場合、センサーは 2 端子デバイスであるため、基本的に、加えられる力によって値が制御される可変抵抗器として、また加えられる力と設定によってしきい値が制御されるスイッチとして扱うことができます。
センサーは、丈夫なポリエステルフィルム、高導電性素材、ナノサイズの力感知素材で構成されています。
センサーの最上層は、柔軟なフィルム上の感圧層の領域で構成されます。最下層は柔軟なフィルム上の導電性回路トレースで構成されています
上の 2 つの層はスペーサー接着剤によって貼り付けられており、アクティブ領域には接着剤がありません。アクティブ領域に力が加えられると、上層の力感知層が下層の回路トレースを分路し、抵抗出力端子が変化します。
2、静的/動的な圧力検知
3、技術データと物理的特性
| 厚さ | 0.42mm |
| 形 | フレキシブル |
| 作動力 | 10g抵抗<=200KΩ |
| 感度範囲 | 10g～10Kg |
| 解決 | 継続的な |
|
非作動型 抵抗 |
>10MΩ |
| 応答時間 | <10us |
|
オペレーティング 温度 |
-40℃～+85℃ |
| 一生 | >100万 |
|
再現性同じ 一部 |
+/-5%、 平均 R@1000g |
|
再現性の部分から 一部 |
+/-10% 平均 R@1000g |
| ヒステリシス |
+10%、@1000g、 (RF+ - RF-)/FR+ |
| EMI | EMIを発生させません |
| EDS | ESDに敏感ではない |
| ドリフト | <10%、2.5kg 荷重、24 時間 |
| RoHS | RoHS |
問い合わせを直接私たちに送ってください.
