起源の場所:
中国
ブランド名:
Kacise
証明:
CE / ISO / Explosion-proof
モデル番号:
KTF

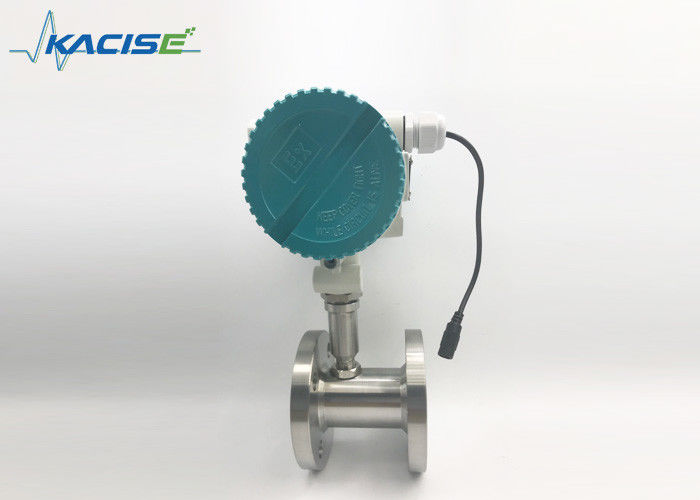

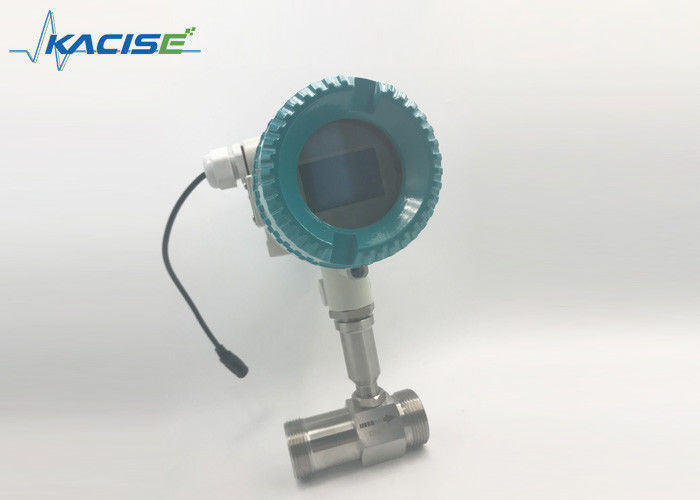

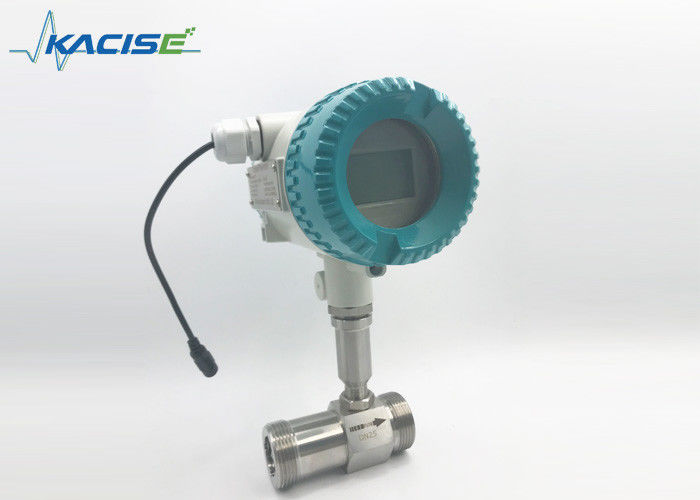

4-20mA アナログ出力ステンレス鋼 LWGY-25 タービン流量計
説明
サニタリー形タービン流量計製薬、食品、飲料の測定、バッチング、制御、充填などの業界で広く使用されている流量計です。流量計の回転部分は、耐食性、防錆性に優れた特殊材料で作られています。流量計の構造は特別に設計されており、流量計の精度と再現性は高く評価されています。メンテナンス接続も容易で製薬・飲料業界に適した製品です。
特徴
仕様
| パラメータ | 価値 | ユニット | |
|---|---|---|---|
| 直径 | 糸 | 4、6、10、15、20、25、32、40 | mm |
| フランジ(クランプ) | 15、20、25、32、40、50、65、80、100、125、150、200 | mm | |
| 正確さ | ±1、±0.5、±0.2（カスタマイズ） | %R | |
| 射程比 | 1:10、1:15、1:20 | ||
| センサー材質 | 304、316(L)ステンレスなど | ||
| 作業環境 | 中温 | -20～120 | ℃ |
| 周囲温度 | -10～55 | ℃ | |
| 相対湿度 | 5%~90% | ||
| 大気圧 | 86～106 | KPa | |
| 信号出力 |
センサー: パルス周波数信号、低電気レベル≤0.8V、高レベル≥8V トランスミッタ: 2 線式、4 ～ 20 mA DC 電流信号 |
||
| 通信インターフェース | RS485 | ||
| 電源 |
センサー: +12V DC、+24V DC (オプション) 送信機：+24V DC ローカル表示タイプ: 内蔵 3V リチウム電池または +24VDC 外部 |
||
| 信号伝送線 | STVPV3×0.3（3線式）、2×0.3（2線式） | ||
| 伝送距離 | 1000 を超えない | メートル | |
| 信号線インターフェース |
基本タイプ：ハウスマンコネクタまたは3芯線。 防爆タイプ：M20×1.5（F） |
||
| 防爆グレード |
基本タイプ：非防爆。 防爆タイプ：ExdIIBT6 |
||
| 保護レベル | IP65 | ||
測定範囲と使用圧力
| 直径(mm) | 標準範囲 (m3/h) | 拡張範囲 (m3/h) | 通常接続と定格圧力(MPa) | 特殊定格圧力（MPa）（フランジ接続） |
|---|---|---|---|---|
| DN4 | 0.04～0.25 | 0.04～0.4 | ねじ接続/6.3 | 10、16、25 |
| DN6 | 0.1～0.6 | 0.06～0.6 | ねじ接続/6.3 | 10、16、25 |
| DN10 | 0.2～1.2 | 0.15～1.5 | ねじ接続/6.3 | 10、16、25 |
| DN15 | 0.6～6 | 0.4～8 | ねじ接続/6.3 | 4.0、6.3、10、16、25 |
| フランジ接続/2.5 | ||||
| DN20 | 0.8～8 | 0.45～9 | ねじ接続/6.3 | 4.0、6.3、10、16、25 |
| フランジ接続/2.5 | ||||
| DN25 | 1～10 | 0.5～10 | ねじ接続/6.3 | 4.0、6.3、10、16、25 |
| フランジ接続/2.5 | ||||
| DN32 | 1.5～15 | 0.8～15 | ねじ接続/6.3 | 4.0、6.3、10、16、25 |
| フランジ接続/2.5 | ||||
| DN40 | 2~20 | 1～20 | ねじ接続/6.3 | 4.0、6.3、10、16、25 |
| フランジ接続/2.5 | ||||
| DN50 | 4～40 | 2~40 | フランジ接続/2.5 | 4.0、6.3、10、16、25 |
| DN65 | 7~70 | 4～70 | フランジ接続/2.5 | 4.0、6.3、10、16、25 |
| DN80 | 10～100 | 5～100 | フランジ接続/2.5 | 4.0、6.3、10、16、25 |
| DN100 | 20～200 | 10～200 | フランジ接続/2.5 | 4.0、6.3、10、16、25 |
| DN125 | 25～250 | 13～250 | フランジ接続/1.6 | 2.5、4.0、6.3、10、16 |
| DN150 | 30～300 | 15～300 | フランジ接続/1.6 | 2.5、4.0、6.3、10、16 |
| DN200 | 80～800 | 40～800 | フランジ接続/1.6 | 2.5、4.0、6.3、10、16 |
注文情報
| モデル | 備考 | |||||||
|---|---|---|---|---|---|---|---|---|
| KTF | ||||||||
| DN | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| タイプ | N | センサータイプ：+12Vまたは24V電源、3線式パルス信号出力 | ||||||
| あ | 送信機タイプ: +24V 電源、出力 2 線式 4-20 mA | |||||||
| B | スマートタイプ：リチウム電池、ローカルインジケーター、信号出力なし | |||||||
| C | スマートタイプ：+24V電源、ローカルインジケーター、2線式4-20mA/パルス出力 | |||||||
| C1 | スマートタイプ：+24V電源、ローカルインジケーター、RS485通信 | |||||||
| プロトコル | ||||||||
| C2 | スマートタイプ：+24V電源、ローカルインジケーター、HARTプロトコル | |||||||
| 正確さ | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2（特注品、納期長め） | |||||||
| 範囲 | W | 拡張された測定範囲 | ||||||
| S | 標準測定範囲 | |||||||
| 本体材質 | S | 304SS | ||||||
| L | 316(L)SS | |||||||
| 防爆 | N | 非防爆 | ||||||
| E | 防爆、ExdIIBT6 | |||||||
| 圧力定格 | N | 普通 | ||||||
| H(x) | 高圧 | |||||||
包装
問い合わせを直接私たちに送ってください.
