起源の場所:
中国
ブランド名:
Kacise
証明:
CE / ISO / Explosion-proof
モデル番号:
KTF

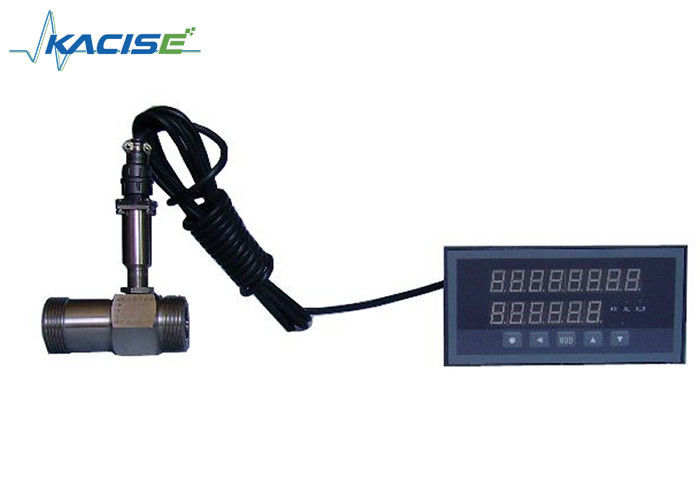

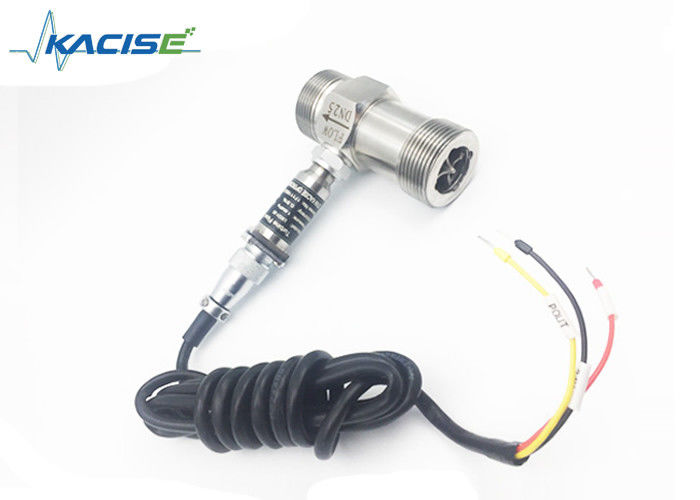

リモートタイプ パルス アナログ出力 タービン流量計 スプリットチュービン流量計
記述
タービン流量計薬剤,食品,飲み物などの業界で広く使用されている流量計で,測定,バッチ,制御,詰め込みなどに使用されます.流量計の回転部材は,良い抗腐食性および防腐性能を持つ特別な材料で作られています流量計の構造は,特別に設計され,非常に精度と流量計の繰り返しが承認されています.製薬および飲料産業に適している.
特徴
☆高精度,一般的には ±1%R, ±0.5%R,高精度 0.2%Rまで
☆良い繰り返し能力,短期的な繰り返し能力 0.05% ~ 0.2%まで,貿易決済では,流量計の好ましい選択です.
☆ パルス周波数信号の出力,トータライザーとPCとの接続に適しています.ゼロシフトなし,強い干渉耐性
☆高周波信号 ((3~4KHz) が得られ,信号解像度は強い.
☆ 広範囲,中型と大型直径:20小口径1:10.
☆ コンパクトな構造と便利なメンテナンス
仕様s
| パラメーター | 価値 | ユニット | |
|
直径 |
糸 | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| フレンズ (クランプ) | 1520 25 32 40, 50, 65, 80, 100, 125,150200ドル | mm | |
| 精度 | ±1, ±05, ±0.2 (カスタマイズ) | %R | |
| 範囲比 | 1:101つ目は151つ目は20 | ||
| センサー材料 | 304ステンレス鋼など | ||
|
作業 環境 |
温度は中程度 | -20~120 | °C |
| 環境温度 | -10~55 | °C | |
| 相対湿度 | 5%~90% | ||
| 大気圧 | 86~106 | KPa | |
| 信号出力 |
センサー:パルス周波数信号,低電位≤0.8V,高電位≥8V トランスミッター: 2本のワイヤー,4〜20mA DC電流信号 |
||
| コムインターフェース | RS485 | ||
|
電源
|
センサー: +12V DC, +24V DC (オプション) トランスミッター: +24V DC 地元表示タイプ:内蔵3Vリチウム電池または+24VDC外部 |
|
|
| 信号伝送線 | STVPV3×0.3 (3本のワイヤ), 2×0.3 (2本のワイヤ) |
|
|
| 送信距離 | 1000以上ではない | m | |
| シグナルラインインターフェース |
基本型:ハウスマン接続器または3コアワイヤ 防爆型:M20 × 1.5 (F) |
||
| 防爆グレード |
基本型: 防爆 防爆型:ExdIIBT6 |
||
| 保護レベル | IP65 | ||
作業範囲と作業圧力
|
直径 (mm) |
標準範囲 (m)3/h) | 拡張範囲 (m)3/h) |
普通の接続 定数圧力 (MPa) |
特殊圧量 (MPa) (フレンズ接続) |
| DN4 | 00.04~0 だった25 | 00.04~0 だった4 | スレッド接続/6.3 | 1016 25 |
| DN6 | 0.1~06 | 00.06~0 だった6 | スレッド接続/6.3 | 1016 25 |
| DN10 | 0.2~1.2 | 0.15~1.5 | スレッド接続/6.3 | 1016 25 |
| DN15 | 0.6~6 | 0.4~8 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN25 | 1~10 | 0.5~10 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN32 | 1.5~15 | 0.8~15 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN40 | 2~20 | 1~20 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN50 | 4~40 | 2~40 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN65 | 7~70 | 4~70 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN80 | 10~100 | 5~100 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN100 | 20~200 | 10~200 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN125 | 25~250 | 13~250 | フレンズ接続/1.6 | 2.54 について06 について310 十六 |
| DN150 | 30~300 | 15~300 | フレンズ接続/1.6 | 2.54 について06 について310 十六 |
| DN200 | 80~800 | 40~800 | フレンズ接続/1.6 | 2.54 について06 について310 十六 |
サイズ
図1 (DN4~DN10)ロープ式接続型のタービン流量センサー (直線管の断面を含む).
図2 (DN15~DN40):スレッドに接続された流量センサーのサイズ図
図3 (DN4~DN10):フレンズに接続されたタービン流量センサーの図
異なる仕様に従ってセンサーの設置方法,スレッドまたはフレンズ接続を採用,インストール方法は図1,2,3に示されています.
装置の寸法
| 直径 (mm) | L ((ミリ) | G | K (mm) | D (mm) | 穴 (穴) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
注文情報
| モデル | コメント | |||||||
| KTF | ||||||||
| DN | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| タイプ | N | センサータイプ: +12Vまたは24V電源,出力3ワイヤーシステムパルス信号 | ||||||
| A について | トランスミッタータイプ: +24V電源,出力2ワイヤ 4-20mA | |||||||
| B について | スマートタイプ:リチウム電池,局所表示,信号出力なし | |||||||
| C について | スマートタイプ: +24V電源,局所表示, 2本のワイヤ 4-20mA/パルス出力 | |||||||
| C1 | スマートタイプ: +24V電源,局所表示,RS485通信 | |||||||
| 議定書 | ||||||||
| C2 | スマートタイプ: +24V電源,局所表示,HARTプロトコル | |||||||
| 精度 | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (特別注文,長い配達時間) | |||||||
| 範囲 | W | 拡張測定範囲 | ||||||
| S | 標準測定範囲 | |||||||
| 機体材料 | S | 304 SS | ||||||
| L について | 316 (L) SS | |||||||
| 爆発防止 | N | 爆発防止 | ||||||
| E について | 防爆装置 ExdIIBT6 | |||||||
| 圧力を指定する | N | 普通 | ||||||
| H (x) | 高圧 | |||||||
製造と在庫
パッケージ
適用する
問い合わせを直接私たちに送ってください.
