起源の場所:
中国
ブランド名:
Kacise
証明:
Intrinsically safe, explosion proof, CE certificate
モデル番号:
GXPS800

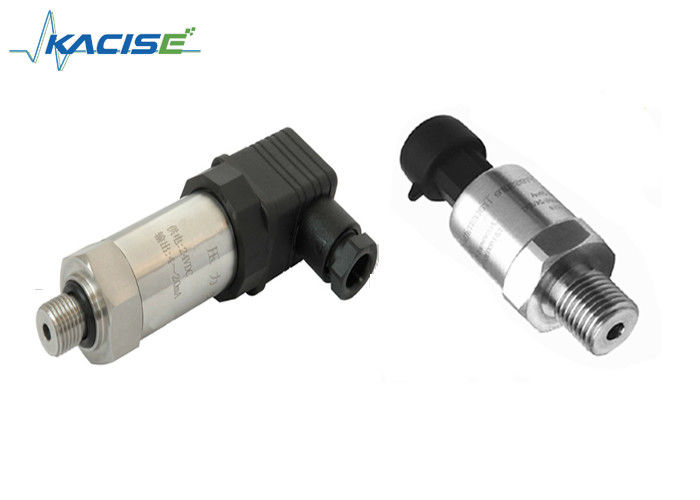

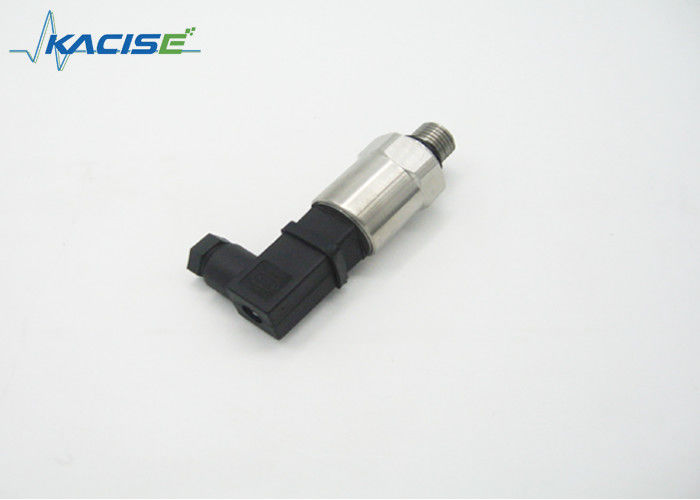

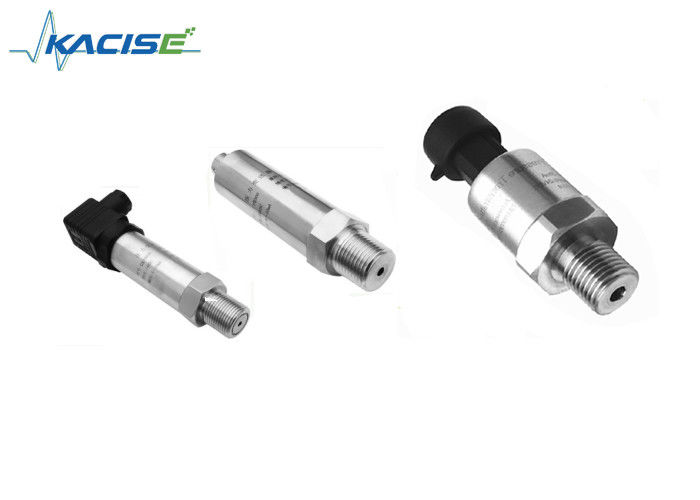

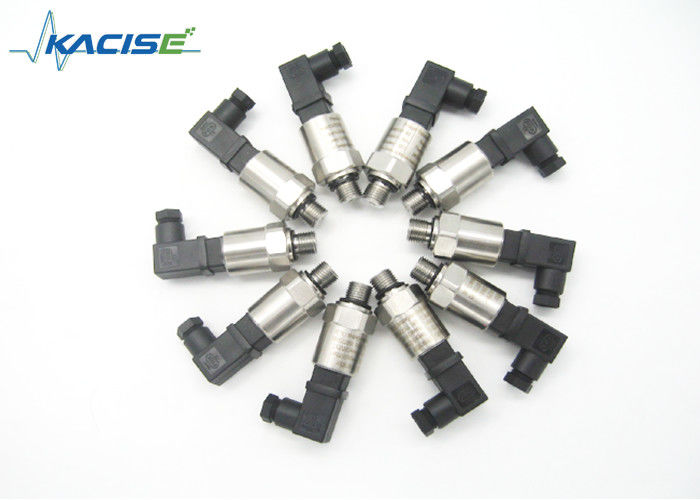

GXPS800シリーズ DCとAC出力 ±0.1 精度スプッターフィルムコア
自動車エンジン用防水ケーブル付き圧力センサー
適用する
特徴
紹介
GXPS800シリーズスプッターフィルム圧力トランスミッタは,高温,広範囲,高精度製品です. 広くガス,液体圧力検出,水,石油,軽度の腐食性のある液体とガス.
スプッターフィルムコアとは,化学的方法を用いて,化学的方法により弾性体のコアボディに,隔熱剤の層をスプッターで,隔熱薄金属の小麦石ブリッジと温度補償抵抗の測定セットの使用でスプートリングが続いたメタルフィルムレジスタの上部に隔熱材料の層を塗り,最後に金属フィルムレジスタの上に隔熱材料の層を塗り,線形出力を生成するために,変形とともにスプッターウィートストーンブリッジが発生します.
電子インターフェースと信号の定義
| 電気接続 | |||||
| 2本のワイヤ | 3本のワイヤ | 4本のワイヤ | ケーブル | ヒルシュマン | エアプラグ |
| パワー | パワー | パワー+ | 赤色 | 1 | 1 |
| 生産量 | 生産量 | 生産量+ | 青い | 2 | 2 |
| パワーグラウンド | パワー... | ブラック | 3 | 3 | |
| 生産量 | 緑色 | ||||
| シールド | シールド | シールド | 黄色 | 4 | |
パラメータ
| 仕様だ | 価値 | ||||
| 圧力範囲 | -0だった1...-0.01MPa......200MPa | ||||
| 負荷圧 | 圧力の名値の2倍 (1.5X) | ||||
| 破裂圧 | 圧力の名値の4倍 (3X) | ||||
| 精度 | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S | ||||
| 安定性 | 典型的な値は年間0.25%F.S. 最大0.4%F.S. | ||||
| 動作温度 | -50°C~150°C | ||||
| 補償温度 | -20°C~120°C | ||||
| 中程度の互換性 | 1Cr18Ni9Tiと互換性のあるすべてのカウスティックメディア | ||||
| 電気性能 | 2線システム3/4線システム | ||||
| 出力信号 | 4~20mA,0~20mA,0~10mA,0~5V | 0~10V | |||
| 電源 | 12~30Vdc,0-30VDC,1-5V,0.5-3V | ||||
| 負荷圧 | (U-10)/0.02 (Ω) | >20kΩ | |||
| 断熱装置 | >100MΩ@50V | ||||
| 電力の強さ | 500V@60秒 | ||||
| 振動/衝撃 | 10g/5~2000Hz,軸 X/Y/Z20gシナス11ms | ||||
| 耐圧性 | 2×106圧力円 @25°C | ||||
| 電気接続 | 固定ケーブル 防水ケーブル | ||||
| ディスプレイ範囲 | -999~1999 年 | ||||
| 圧力ポート | M20×15, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| 圧力の種類 | G,S | 応答時間: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2;EMC: EN50082-2 | ||||
