起源の場所:
中国
ブランド名:
Kacise
証明:
Intrinsically safe, explosion proof, CE certificate
モデル番号:
GXPS800

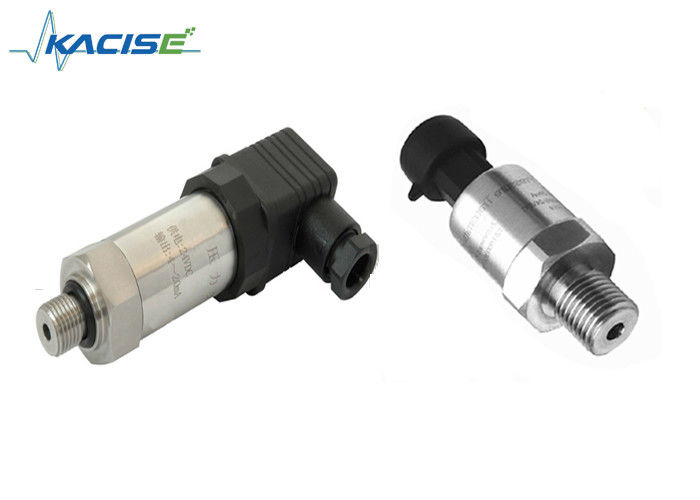

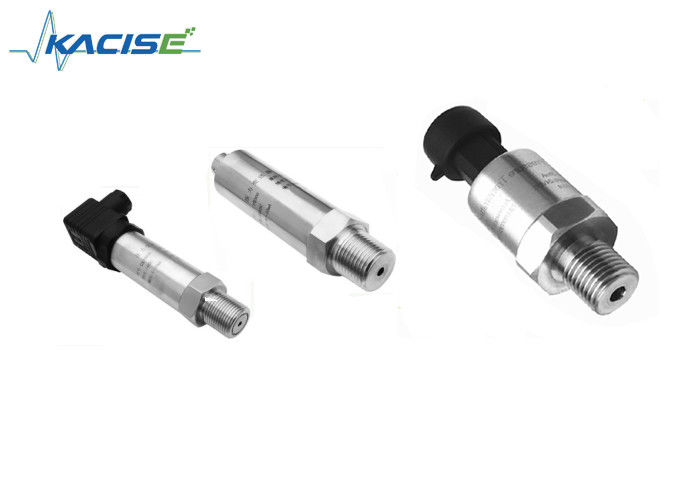

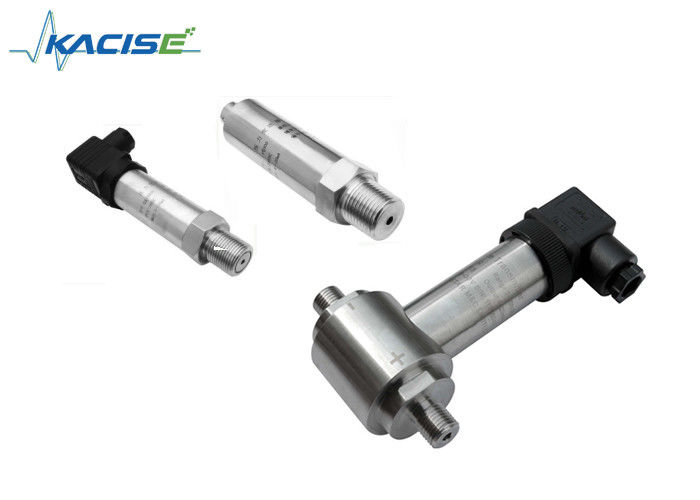

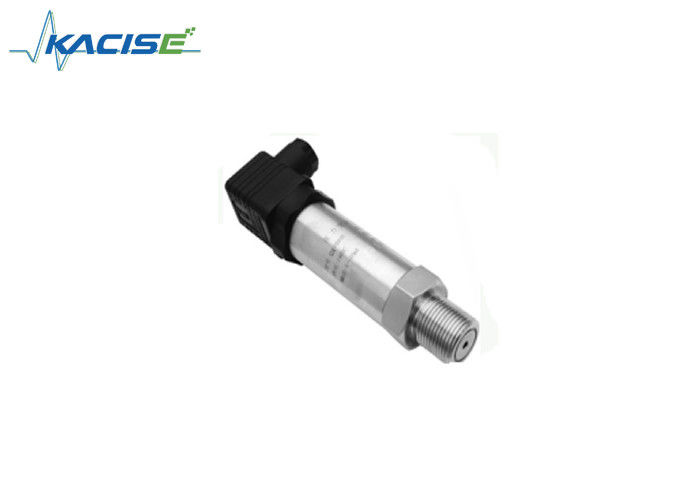

GXPS800シリーズ 防爆CE認証±0.1精度 建設機械用防水ケーブル付スパッタリング膜芯圧センサ
応用
特徴
導入
GXPS800 シリーズ スパッタ膜圧力伝送器は、高温、広範囲、高精度の製品です。水、油、軽度の腐食性液体、ガスなどのガス、液体の圧力検出に広く使用されています。
スパッタリングされたフィルムコアとは、化学的方法の使用を指します。化学的方法により弾性体上のコア本体に絶縁体の層をスパッタリングし、続いて絶縁体の薄い金属ホイートストンブリッジと温度補償抵抗器上に一連の測定値を使用してスパッタリングし、最後に金属フィルム抵抗器の上に絶縁材料の層で覆います。加圧エラストマーによるコア本体の弾性体に変形が生じると、金属薄膜、スパッタリングホイートストンブリッジに伴う変形が起こり、リニアな出力を生み出します。
電子インターフェースと信号の定義
| 電気接続 | |||||
| 2線式 | 3線 | 4線式 | ケーブル | ハーシュマン | エアプラグ |
| 力 | 力 | パワー+ | 赤 | 1 | 1 |
| 出力 | 出力 | 出力+ | 青 | 2 | 2 |
| 電源アース | 力 - | 黒 | 3 | 3 | |
| 出力- | 緑 | ||||
| シールド付き | シールドされた | シールド付き | 黄色 | 4 | |
パラメータ
| 仕様 | 価値 | ||||
| 圧力範囲 | -0.1....-0.01MPa....200MPa | ||||
| 負荷圧力 | 公称値圧力の 2 倍 (1.5X) | ||||
| 破壊圧力 | 公称値圧力の 4 倍 (3X) | ||||
| 正確さ | ±0.1％FS、±0.25％FS、±0.5％FS | ||||
| 安定性 | 典型値 0.25%FS/年、最大0.4%FS | ||||
| 動作温度 | -50℃～150℃ | ||||
| 補償温度 | -20℃～120℃ | ||||
| 中程度の互換性 | 1Cr18Ni9Tiと互換性のあるすべての苛性媒体 | ||||
| 電気的性能 | 2線式3/4線式 | ||||
| 出力信号 | 4～20mA、0～20mA、0～10mA、0～5V | 0～10V | |||
| 電源 | DC12～30V、DC0～30V、1～5V、0.5～3V | ||||
| 負荷圧力 | (U-10)/0.02(Ω) | >20kΩ | |||
| 絶縁 | >100MΩ@50V | ||||
| 耐電圧 | 500V@60秒 | ||||
| 振動・衝撃 | 10g/5～2000Hz、X/Y/Z軸20g正弦波11ms | ||||
| 耐圧性 | 2×106圧力円 @25°C | ||||
| 電気接続 | ヒルスマン、エアプラグ、固定ケーブル、防水ケーブル | ||||
| 表示範囲 | -999~1999 | ||||
| 圧力ポート | M20×1.5、G1/4、G1/2、R1/2、NPT1/2、NPT1/4 | ||||
| 圧力式 | G、S | 応答時間: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
