起源の場所:
中国
ブランド名:
KACISE
証明:
ISO / CE / Explosion-proof
モデル番号:
KVFシリーズ
導入

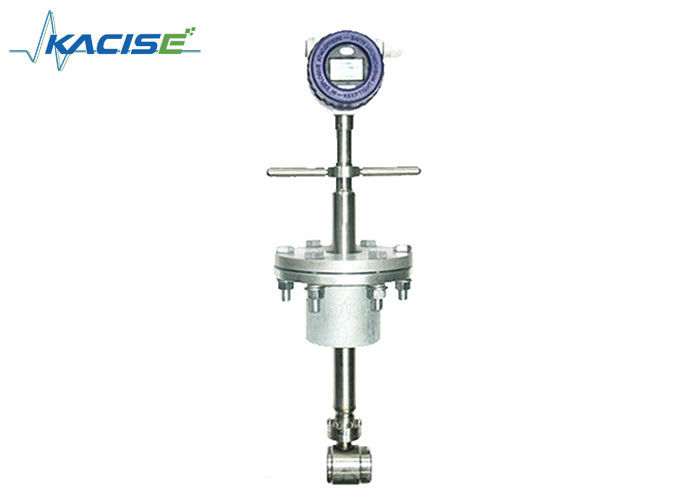

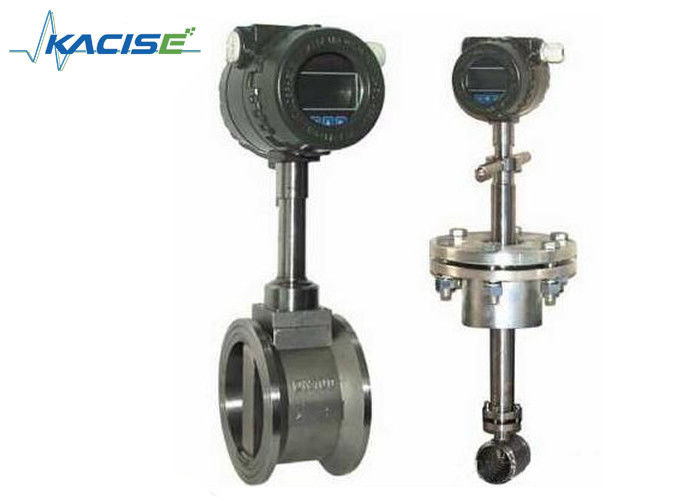

渦流量計は、「カルマン渦」原理に基づいており、さまざまな気体、蒸気、液体の流量測定用の流量測定機器の測定要素として圧電結晶を使用します。渦流量計LUGBシリーズはDN15からDN600までの仕様があり、渦流量計の構造的特性に応じてフルチューブ渦流量計とプラグイン渦流量計があります。さまざまな出力信号に従って、パルス出力モードセンサーとトランスミッターの標準電流出力に分けることができます。この機器は、広い流量測定範囲、高精度、シンプルな構造、小さな圧力損失、可動部品がないなどの利点を備えています。閉じたパイプライン内の流体の瞬間流量と総流量の測定に適用されます。
構造渦流量計
特徴
測定は流体の密度、粘度、湿度、温度、圧力、導電率に依存しません 測定管内に障害物がありません 直線部分の要求が低い管への圧力損失がありません 接地された電極を備えたセンサーにより接地が確実に保証されます 高度な加工技術を備えたセンサーは、負圧に対する優れた耐性を備えています。
パラメータ
| パイプ径 | DN15〜DN1800 |
| メーターの材質 | 1Cr18Ni9Ti |
| 呼び圧力(Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 測定媒体温度（℃） | -40〜+250℃; -40～+350℃ |
| 環境条件 | 温度：-10～+55℃、湿度5%～90%、圧力：86～106Kpa |
| 精度等級 | 液体：読み取り値±0.5 |
| ガスまたは蒸気の測定: | 読み取り値±1.0、±1.5 |
| ターンダウン率 | 1:10;1:15 |
| 圧力損失係数 | Cd<2.6 |
| 出力信号 | 4～20mAまたはパルス |
| 電源 |
センサー: +12VDC、+24VDC 送信機: +24VDC オンサイトディスプレイ: 3.2V バッテリー |
| 信号伝送ライン | STVPV3×0.3(3線式)、2×0.3(2線式) |
| インストール | 一体型クランプフランジまたはフランジ接続 |
| 伝送距離 | ≤500m |
| 信号線インターフェース | おねじM20×1.5 |
| 爆発レベル | ExdIIBT6 |
| 保護クラス | IP65 |
| 振動加速を許可する | 1.0g |
機種選定
| KVF | パラメータ | ||||||||||
| 呼び径 | DNXX | DN15～DN1800(mm) | |||||||||
| 構造 | F | 表示器付リモートタイプ | |||||||||
| Y | 表示器付きのコンパクトタイプ | ||||||||||
| 正確さ | あ | パイプタイプ：クラス1.0 | |||||||||
| B | 挿入タイプ：クラス2.5 | ||||||||||
| 呼び圧力 | 16 | 1.6Mpa | |||||||||
| XX | カスタマイズ | ||||||||||
| 最大。温度中程度の | M | <250℃ | |||||||||
| H | >250℃ | ||||||||||
| その他の機能 | P | 圧力補償付き | |||||||||
| T | 温度補償あり | ||||||||||
| PT | 圧力および温度補償付き | ||||||||||
| 力 | 1 | DC12～28V | |||||||||
| 2 | 85~265VAC (リモートディスプレイ) | ||||||||||
| 3 | 3.6V リチウム電池 (現場ディスプレイ) | ||||||||||
| 出力 | あ | 4-20mA | |||||||||
| M | 電圧パルス | ||||||||||
| H | ハート | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| インストール | 1 | フランジ | |||||||||
| 2 | クランプフランジ | ||||||||||
| 3 | 挿入 | ||||||||||
| 4 | 糸 | ||||||||||
| 5 | クランプ | ||||||||||
| 防爆 | あ | 防爆なし | |||||||||
| B | 本質防爆 | ||||||||||
| G | 難燃性 | ||||||||||
パッケージ
応用
