起源の場所:
中国
ブランド名:
KACISE
証明:
ISO / CE / Explosion-proof
モデル番号:
KVFシリーズ

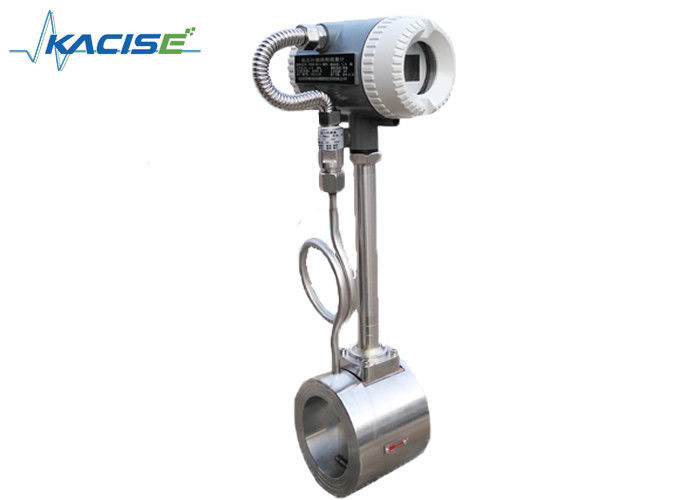

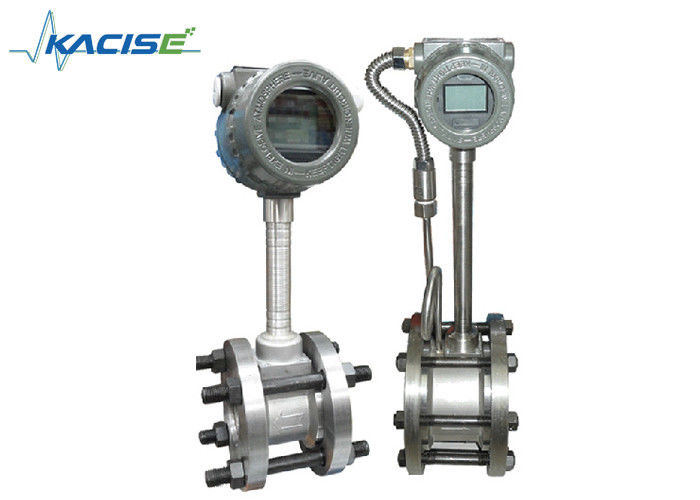

フレンズクランプ 圧縮式 空気渦流量計 渦流ガス流量計 4 - 20mA
紹介
産業で広く使用されているカーマン渦流量計は,カーマン渦現象を用いて作られた流量計の一種である.渦巻き発電機を垂直に液体に入力すると 液体が発電機をバイパスすると カルマン渦巻き路が形成されます不対称な渦輪列車は安定していることができますこの場合,渦の周波数fは,流体の流量vに直比例し,渦発生器の前面幅のdに逆比例します.
KVF流量計はカーマン渦流量計の原理を用いたカーマン渦流量計であり,空気,酸素,ガス,天然ガス,その他の化学ガス測定に使用することができる.製品が採用された先進的な差分技術,隔離,シールド,フィルタリングの測定とともに,それはより良い抗振動性能とシグナル安定性を持っています.低圧損失,広範囲,高精度で特徴付けられ,液体の密度,圧力,温度にほとんど影響を受けません.作業条件下での体積流量測定時の粘度およびその他のパラメータ.移動する機械部品がないので 信頼性が高く 保守が少なく計測器のパラメータは長期間安定します
特徴
1. フレンズ&ボディ: 完全に鍛造されたパーツ,それはパーツに割れるのを防ぐでしょう.100%SS304素材,我々は材料レポートを提供することができます.
2電子回路板:デジタル回路板,ほとんどのサプライヤーはアナログ回路板を使用します.デジタル回路板は振動防止と干渉防止の利点があります.
3流量変換器: 独特なモジュール式設計,アマチュアが操作,分解,組み立てを簡単にできます. 事故のリスクを回避します.
4溶接:先端な魚のスケール技術を採用し,溶接縫合が美しく滑らかに見える.
5日本OVAL技術で 組み込み型のセンサーで 三角型プリズムが落ちない
6平均気温センサーは最高気温を350°Cで測定できます 通常は-40~250°Cです
パラメータ
| パイプ直径 | DN15~DN1800 |
| メーター材料 | 1Cr18Ni9Ti |
| 定数圧 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 測定された中気温 (°C) | -40~+250°C; -40~+350°C |
| 環境条件 | 温度:-10~+55°C,湿度 5%~90%,圧力: 86~106Kpa |
| 精度クラス | 液体: ±05 |
| ガスまたは蒸気を測定する: | 読み込み±1.0± 15 |
| ターンダウン比 | 1:10;1:15 |
| 圧力の損失係数 | Cd<26 |
| 出力信号 | 4〜20mA またはパルス |
| 電源 |
センサー: +12VDC, +24VDC 送信機: +24VDC 現場表示: 3.2V バッテリー |
| 信号伝送線 | STVPV3×0.3 (三線) 2×0.3 (二線) |
| 設置 | 組み込みの固定フレンズまたはフレンズ接続 |
| 送信距離 | ≤500m |
| 信号線インターフェース | 男性用糸M20×15 |
| 爆発レベル | EXDIIBT6 |
| 保護クラス | IP65 |
| 振動加速を許可する | 1.0g |
モデル選択
| KVF | パラメータ | ||||||||||
| 定数直径 | DNXX | DN15~DN1800 (mm) | |||||||||
| 構造 | F について | ディスプレイ付きのリモートタイプ | |||||||||
| Y | ディスプレイ付きのコンパクトタイプ | ||||||||||
| 精度 | A について | パイプタイプ:クラス10 | |||||||||
| B について | 挿入型:クラス25 | ||||||||||
| 名指圧 | 16 | 1.6Mpa | |||||||||
| XX | カスタマイズ | ||||||||||
| 中間の最大温度 | M について | <250°C | |||||||||
| H | >250°C | ||||||||||
| その他の機能 | P | 圧力補償装置 | |||||||||
| T | 温度補償装置 | ||||||||||
| PT | 圧力と温度補償で | ||||||||||
| パワー | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (リモートディスプレイ) | ||||||||||
| 3 | 3.6V リチウム電池 (現場表示) | ||||||||||
| 生産量 | A について | 4〜20mA | |||||||||
| M について | 電圧パルス | ||||||||||
| H | ハート | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 設置 | 1 | フレンズ | |||||||||
| 2 | クランプフレンズ | ||||||||||
| 3 | 挿入 | ||||||||||
| 4 | 糸 | ||||||||||
| 5 | クランプ | ||||||||||
| 爆発防止 | A について | 爆発防止がない | |||||||||
| B について | 内在的な爆発性 | ||||||||||
| G | 防火性 | ||||||||||
