起源の場所:
中国
ブランド名:
Kacise
証明:
CE / ISO / Explosion-proof
モデル番号:
KUHM2100

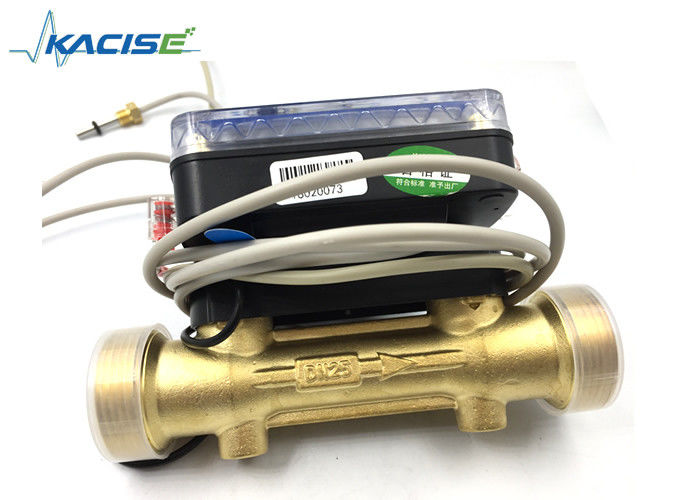

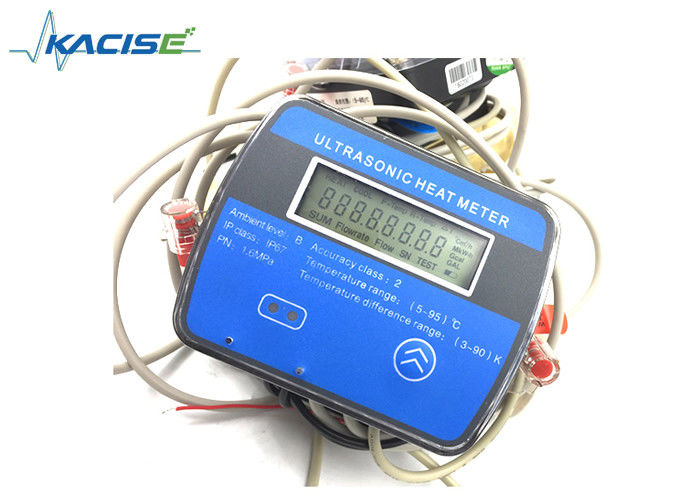

ワイヤレス超音波 Btu メーター ロラ / GPRS 住宅 / アパート / 建物のための超音波熱メーター
記述
KACISE KUHM2100シリーズの熱計は 最先端の非磁気技術を採用し,優雅な外観,正確な測定,便利な管理,安定した動作,強力な反侵食,寿命も長い安全で経済的なものです
集中的な熱供給管理,別々の家計データ収集管理の熱システムで広く使用されています.
通信モードは,ユーザのニーズに応じて選択できます..
特徴
☆ 温度を測る
☆供給/返水水温と気温差を示します.
☆ パイル流量計と瞬時の流量計を表示します.
☆ 実行時間表示
☆冷たい測定と表示 (熱/冷たい超音波熱計)
仕様s
| 定数直径 | DN15 | DN20 | DN25 | DN32 | DN40 |
| 尺寸 (長さ mm) | 110 | 130 | 160 | 180 | 200 |
| 最大流量 (m)3/h) | 3 | 5 | 7 | 12 | 20 |
| 標準流量 (m)3/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
| ミニ流量 (m)3/h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
| 最大流量測定 | 999999.99 (m)3) | ||||
| 最大熱値 | 99999999 ((KW·h) | ||||
| 電源 | 3.6VDC | ||||
| バッテリーの寿命 | >6年 (リチウム電池) | ||||
| 精度クラス | クラス2 | ||||
| 通信モード | 紅外線インターフェース,M-BUS/RS485/Lorawan/GPRS | ||||
| プレス損失 | ≤0.025 Mpa (正規流量下では) | ||||
| IPクラス | IP 68 | ||||
| 温度範囲 | (4~95) °C | ||||
| 温度差の範囲 | (3~70) k | ||||
| スタート温度差 | 0.01k | ||||
| 温度センサー | Pt 1000 | ||||
| 環境温度 | +5°C - +55°C | ||||
| 環境レベル | レベルA | ||||
| 設置 | 横/垂直装置 | ||||
| モニター | 8桁 | ||||
| 温度センサーの長さ | 1.5m | ||||
| 稼動電流 | 45uA | ||||
| データ保存 | 過去24ヶ月までの履歴データを保存する | ||||
設置 と 注意
熱メーターは,両方のインフローパイプまたはリターンフローパイプにインストールすることができます (工場デフォルトは,必要に応じてリターンパイプにインストールする,インフローパイプにインストール,製造中に工場の前に明示されなければなりません). 設置時,介質の流れ方向は,熱計管のボディ上の矢印と同じであることに注意する必要があります.
特別注意: 熱計が流入パイプに設置されているものであれ,戻り流入パイプに設置されているものであれ,温度センサーは正しく接続されている必要があります (流入パイプの赤いラベル,戻りパイプの青いラベル)
テクニカル仕様
| 直径 | ミンスフロー | 流量 | マックスフロー | 長さ |
| qミニ(m3/h) | qp(m3/h) | qマックス(m3/h) | mm | |
| DN15 | 0.03 | 1.5 | 3 | 110 |
| DN20 | 0.05 | 2.5 | 5 | 130 |
| DN25 | 0.07 | 3.5 | 7 | 160 |
| DN32 | 0.12 | 6 | 12 | 180 |
| DN40 | 0.2 | 10 | 20 | 200 |
| 測定精度 | CJ128-2007 年 |
|||
| 接続 | DN15~DN40 スレッド接続/DN50~DN300 フレンズ接続 | |||
| 圧力の減少 | ≤0.02MPa | |||
| 最大作業圧力 (MWP) | 1.6MPa | |||
| 流量測定範囲 | 1:100 | |||
| 温度センサー | 1.5m標準のPT1000温度センサー (ケーブル長さは変更可能) | |||
| データ保存 | 18ヶ月間の記録の連続保存 | |||
| 停止保護 | 電源をオフした後,メーターは,電源をバックした後,すべての記録を保存することができます 前流量と対応する時間,それは自動的に回復測定機能,および時間の継続を確保 | |||
| リモートトランスミッション | MBUS/RS-485 | |||
| 電源 | 高功率リチウム電池 | |||
| 保護クラス | IP67 (IP68は変更する必要があります) | |||
| 環境クラス | クラスB | |||
| 温度範囲 | (5°95) °C | |||
| 温度差 | (3~90)K | |||
| 設置方法 | 入力または返却流 ((デフォルトは入力,返却流のために注文時に表示する必要があります) | |||
| 設置位置 | 横 / 縦 | |||
| 永続性 | サービスサイクル≥6年 | |||
| ディスプレイ | 8ビットLCDディスプレイ | |||
| 反磁気障害 | 磁場の干渉強度が100kA/mを超えない場合,水計の測定と遠隔伝送の特徴に影響を及ぼさない | |||
