起源の場所:
中国
ブランド名:
Kacise
証明:
CE / ISO / Explosion-proof
モデル番号:
KTF

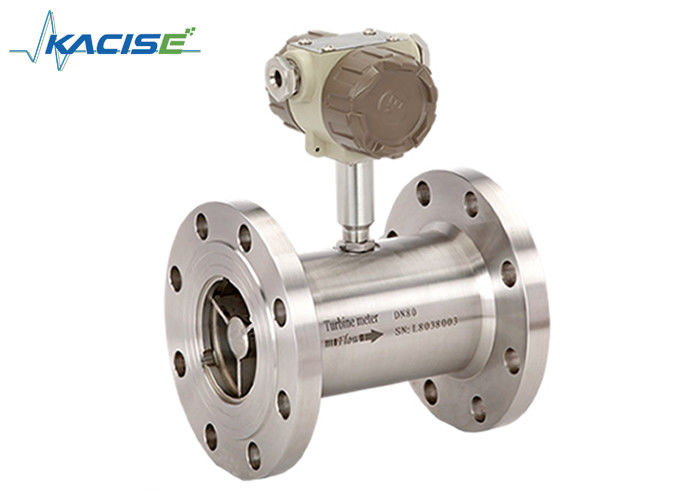

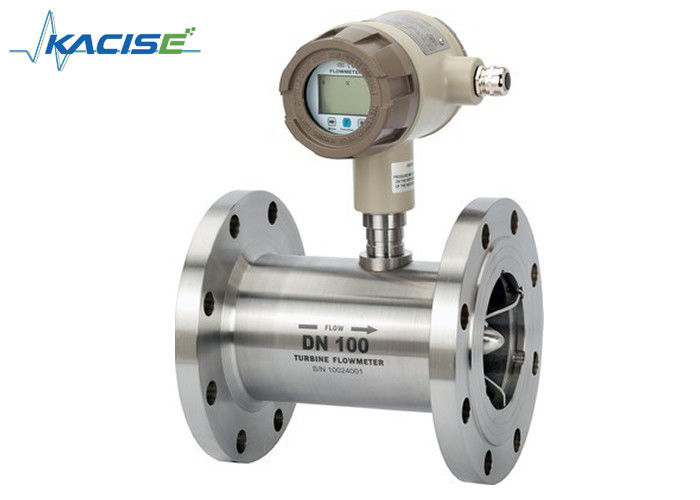

タービン流量計 (turbine flow meter) は,製薬,食品,飲み物などの産業に広く適用される流量計である.流量計の回転部材は,良い抗腐食性および防腐性能を持つ特別な材料で作られています流量計の構造は,特別に設計され,非常に精度と流量計の繰り返しが承認されています. 製品も,容易な保守接続,製薬および飲料産業に適している.
| パラメーター | 価値 | ユニット | |
|
直径 |
糸 | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| フレンズ (クランプ) | 1520 25 32 40, 50, 65, 80, 100, 125,150200 ドル | mm | |
| 精度 | ±1, ±05, ±0.2 (カスタマイズ) | %R | |
| 範囲比 | 1:101つ目は151つ目は20 | ||
| センサー材料 | 304ステンレス鋼など | ||
|
作業 環境 |
温度は中程度 | -20~120 | °C |
| 環境温度 | -10~55 | °C | |
| 相対湿度 | 5%~90% | ||
| 大気圧 | 86~106 | KPa | |
| 信号出力 |
センサー:パルス周波数信号,低電位≤0.8V,高電位≥8V トランスミッター: 2本のワイヤー,4〜20mA DC電流信号 |
||
| コムインターフェース | RS485 | ||
|
電源 |
センサー: +12V DC, +24V DC (オプション) トランスミッター: +24V DC 地元表示タイプ:内蔵3Vリチウム電池または+24VDC外部 |
||
| 信号伝送線 | STVPV3×0.3 (3本のワイヤ), 2×0.3 (2本のワイヤ) | ||
| 送信距離 | 1000以上ではない | m | |
| シグナルラインインターフェース |
基本型:ハウスマン接続器または3コアワイヤ 防爆型:M20 × 1.5 (F) |
||
| 防爆グレード |
基本型: 防爆 防爆型:ExdIIBT6 |
||
| 保護レベル | IP65 | ||
|
直径 (mm) |
標準範囲 (m)3/h) | 拡張範囲 (m)3/h) |
普通の接続 定数圧力 (MPa) |
特殊圧量 (MPa) (フレンズ接続) |
| DN4 | 00.04~0 だった25 | 00.04~0 だった4 | スレッド接続/6.3 | 1016 25 |
| DN6 | 0.1~06 | 00.06~0 だった6 | スレッド接続/6.3 | 1016 25 |
| DN10 | 0.2~1.2 | 0.15~1.5 | スレッド接続/6.3 | 1016 25 |
| DN15 | 0.6~6 | 0.4~8 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN25 | 1~10 | 0.5~10 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN32 | 1.5~15 | 0.8~15 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN40 | 2~20 | 1~20 | スレッド接続/6.3 | 4.06 について310歳 16歳 |
| フレンズ接続/2.5 | ||||
| DN50 | 4~40 | 2~40 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN65 | 7~70 | 4~70 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN80 | 10~100 | 5~100 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN100 | 20~200 | 10~200 | フレンズ接続/2.5 | 4.06 について310歳 16歳 |
| DN125 | 25~250 | 13~250 | フレンズ接続/1.6 | 2.54 について06 について310 十六 |
| DN150 | 30~300 | 15~300 | フレンズ接続/1.6 | 2.54 について06 について310 十六 |
| DN200 | 80~800 | 40~800 | フレンズ接続/1.6 | 2.54 について06 について310 十六 |
図1 (DN4~DN10)ロープ式接続型タービン流量センサー (直線管の断面を含む).
図2 (DN15~DN40):スレッドに接続された流量センサーのサイズ図
図3 (DN4~DN10)フレンズに接続されたタービン流量センサーの図
異なる仕様に従ってセンサーの設置方法,スレッドまたはフレンズ接続を採用,インストール方法は図1,2,3に示されています.
| 直径 (mm) | L ((ミリ) | G | K (mm) | D (mm) | 穴 (穴) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| モデル | コメント | |||||||
| KTF | ||||||||
| DN | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| タイプ | N | センサータイプ: +12Vまたは24V電源,出力3ワイヤーシステムパルス信号 | ||||||
| A について | トランスミッタータイプ: +24V電源,出力2ワイヤ 4-20mA | |||||||
| B について | スマートタイプ:リチウム電池,局所表示,信号出力なし | |||||||
| C について | スマートタイプ: +24V電源,局所表示, 2本のワイヤ 4-20mA/パルス出力 | |||||||
| C1 | スマートタイプ: +24V電源,局所表示,RS485通信 | |||||||
| 議定書 | ||||||||
| C2 | スマートタイプ: +24V電源,局所表示,HARTプロトコル | |||||||
| 精度 | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (特別注文,長い配達時間) | |||||||
| 範囲 | W | 拡張測定範囲 | ||||||
| S | 標準測定範囲 | |||||||
| 機体材料 | S | 304 SS | ||||||
| L について | 316 (L) SS | |||||||
| 爆発防止 | N | 爆発防止 | ||||||
| E について | 防爆装置 ExdIIBT6 | |||||||
| 圧力を指定する | N | 普通 | ||||||
| H (x) | 高圧 | |||||||
