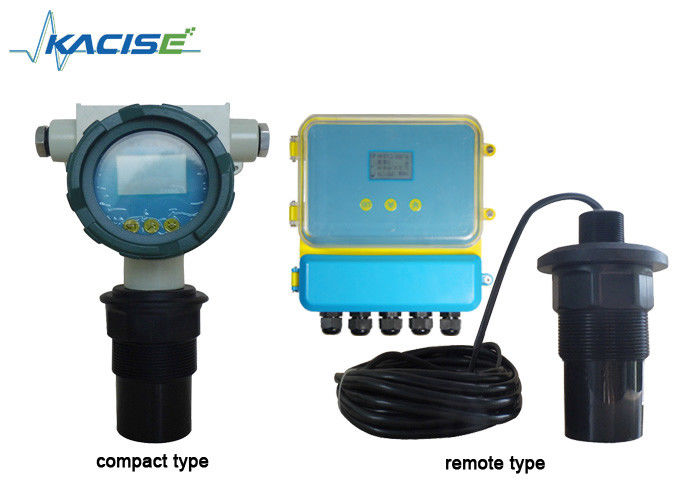

産業用用途のための長距離および高精度で爆発防止超音波レベルメーター

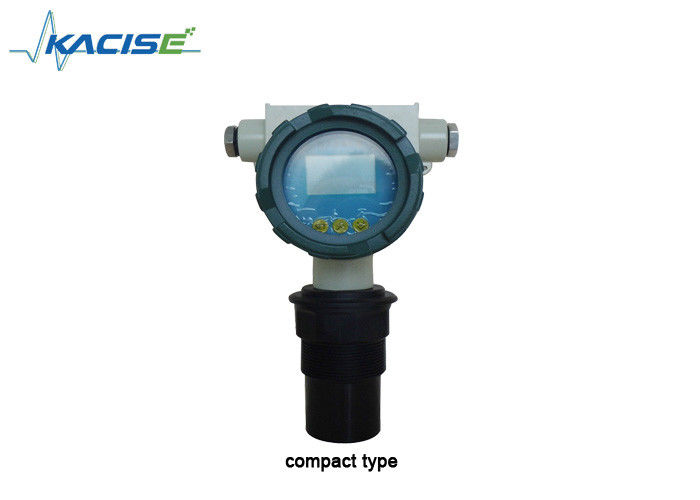

コンパクトタイプの超音波レベル計は、工業分野の液体、スラリー、固体レベル測定用の低コスト装置です。水処理、地方自治体のプロジェクト、化学、冶金、機械製造業界で広く使用されています。

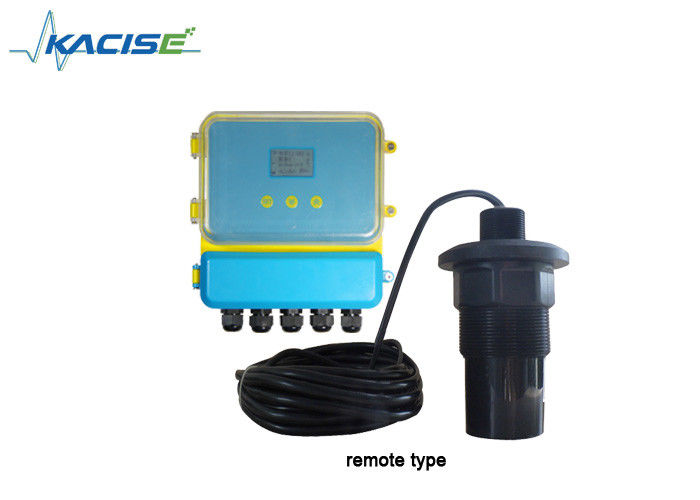

Remort型超音波レベル計は、工業分野の液体、スラリー、固体レベル測定用の低コスト装置です。本体はセンサーと別に設置されており、タンク、保管庫、ブラケットの設置に適しています。

水処理、地方自治体のプロジェクト、化学、冶金、機械製造業界で広く使用されています。

製品の構造

設置方法は液体測定と同じです。容器の接続チューブを接続するフランジに取り付け可能です。軸は容器の出口を目指すか媒体表面に垂直でなければならず、プローブは接続されたチューブから出てくることができる必要があります。

超音波段差計は中国語と英語のメニューがあり、セットアップが簡単で、お客様のさまざまなニーズに対応できます。通常、インストール手順に従い、いくつかのパラメータを設定すると、動作を開始します。

簡単な操作:

1. キー: 当社の製品は、パネル上の 3 つのキーを使用してデバッグできます。すると、測定値がLEDで表示されます。
2. 製品の電源を入れた後、SET キーを 2 秒間押して、第 1 レベルのメニューに入ります。
3. プローブ(No.1)の高さ値は「リファレンスゼロ1」に入力され、「リファレンスゼロ1」の位置はメニューの構造表で確認できます。 (プローブの高さは、プローブの発射面から底部までの距離です)。
4. 「リファレンスゼロ2」にはプローブ(No.2)の高さ値が入力されます。 「リファレンスゼロ2」の位置はメニューの構造写真で確認できます。
5. 「4mA」は差分値に相当し、「20mA」は差分値に相当します。
6. 4mAは差分値に対応：差分値が設定値と等しい場合、出力は4mAとなります。
7. 20mAは差分値に相当します：差分値が設定値と等しい場合、出力は20mAです。
8. 「差分値」と「20mA 差分値」が対応しておりますので、メニューの構造写真をご確認ください。

超音波段差計（材料、液体）は、2つの異なる容器内のレベルの高低差または材料レベルを測定するために使用されます。

超音波段差計の電気配線

超音波段差計の端子

接地: 機器の第一接地端子は実際に接地する必要があります。アース端子を他の機器と共用しないでください。第4ターミナルに乗ります。トランスデューサー: 赤: Trans_n トランスデューサー n 青: Temp n + 温度センサー + 黒: GND アース線 シングル プローブ: n=1、ダブル プローブ、n=1,2 電流:「電流＋」mA n+ を接続。 「電流－」接続 mA n-/GND シングルプローブ: n=1、ダブルプローブ、n=1,2 リレー: RLlnA および RLnB はオープンを示します。 RLnA と RLnC は閉じていることを示します。シングルプローブ: n=1、2 ダブルプローブ、n=1、2、3、4 電源: 電源 AC 接続 L、N 電源 DC: 24V+ 24VDC+ 接続、GND 24VDC- 接続

注記：

1. 遅延 1 はプローブ 1 アラームに使用され、遅延 2 はプローブ 2 アラームに使用されます。
2. 遅延 3 と遅延 4 は差分アラームに使用されます。
3. ★mA1+とmA-の出力は差電流となります。 mA2+ と mA- のデフォルト出力はプローブ 2 の電流、またはプローブ 1 の電流を選択します。(「9 作業モード」------「2 mA 2 の出力」から選択)
4. ★ 材料レベル2倍の運転モードとして、mA 1+とmA－の出力がプローブ1電流となります。 mA2+とmA－の出力がプローブ2電流となります。

超音波レベル計、超音波段差計の保証書レシートカード

超音波レベル計の保証書説明書

1. メンテナンスが必要な場合には保証書をご提示ください。保証期間内に、正常な使用状態で生じた故障は保証書に基づき無償メンテナンスをお受けいたします。
2. 保証期間: 製品の保証期間は受領日から 12 か月以内に開始されます。

1. 保証期間を過ぎた製品またはその他のコンポーネント。
2. 使用環境が製品要件を満たしていないため、結果としてハードウェアが動作しません。
3. 電源環境が悪かったり、機器内に異物が混入したりすると、結果的に故障や破損の原因となります。
4. 取扱説明書や注意事項を守らないと、結果的に故障につながります。
5. 雷、水、火、その他の自然要因などの不可抗力により、結果的に故障の原因となります。
6. 不当な修理、不当な改造、誤用等により、結果として故障の原因となります。

1. この説明書保証書は、支払いをせずに紛失した場合は大切に保管してください。

この保証書の解釈権限は当社にあり、当社は予告なくこの保証書の内容を変更する権利を有します。
