起源の場所:
中国（本土）
ブランド名:
KACISE
証明:
CE
モデル番号:
KUM

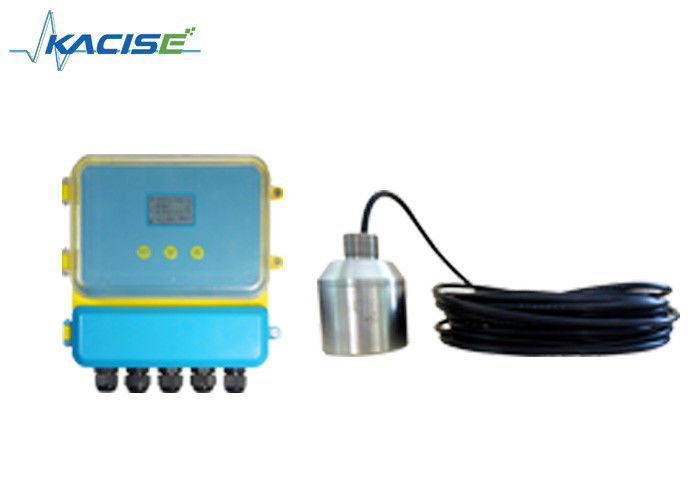

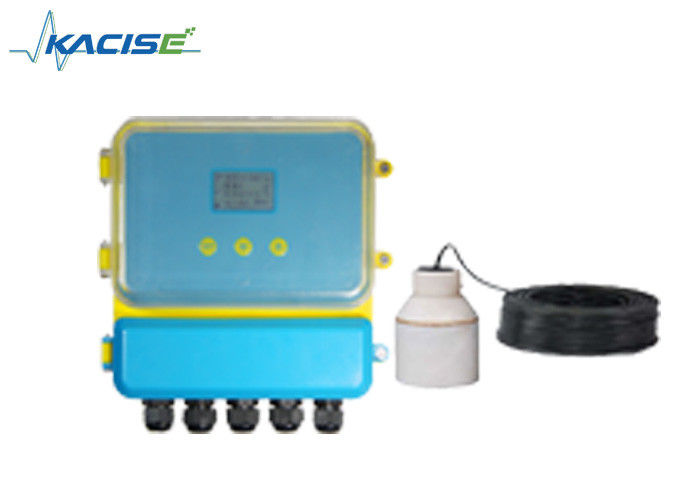

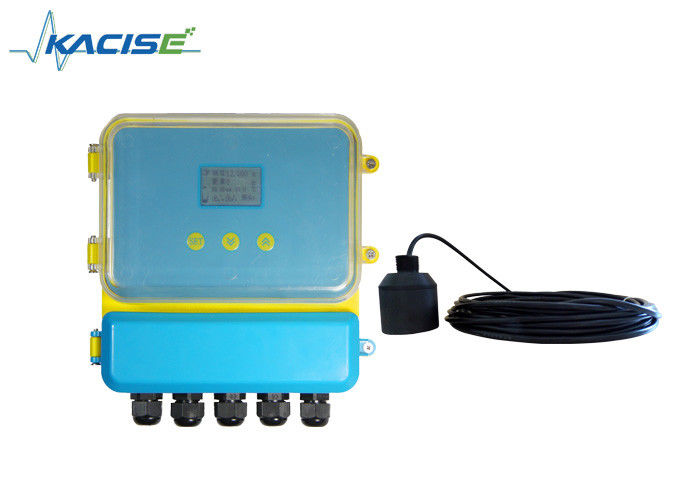

超音波泥水位計は,超音波泥水面装置としても知られており,工業および市政分野での長期にわたる信頼性の高い作業のために設計されています.
超音波の放出と水中の固体のエコーを分析することで,泥の高さを計算できます.センサーが5〜10cm水中に浸透したときに動作します.
超音波泥水位計は,川,湖,貯水池,水道,港,深海の水中の横断の測定に適しています.水中の地形測定と航海,水中の検出など
24時間連続で動作し リアルタイムデータ送信を実現します
| 機能 | スプリットタイプ |
| 範囲 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| 精度 | 1%~3% |
| 決議 | 1mm または 0.1% (どちらが大きいか) |
| ディスプレイ | 英語のLEDディスプレイ |
| アナログ出力 | 4本のワイヤー 4~20mA/510Ω負荷 |
| デジタル出力 | RS485,RS232 (オプション) |
| リレー出力 | 4方向 AC 250V/ 5A または DC 30V/ 5A (オプション) |
| 電源 | デフォルト: 24VDC,オプション: 220V AC+15% 50Hz |
| 環境温度 | LED: -20°C+60°C,探査機: -20°C+80°C |
| 保護度 | LED:IP65 探査機:IP68 |
| ケーブルプローブ | 10m |
| 設置 | 糸またはフレンズ |
固体測定
装置フレンズ
液体測定と同じ設置方法で,コンテナの接続チューブをつなぐフレンズに設置できます.軸は容器の出口に向いているか,メディア表面に垂直である必要があります.探査機が接続チューブから出てくるはずです
Ultrasonicレベル差メーターの操作指示ノ
超音波レベル差メーターは,中国語と英語メニューと単純な
通常,インストール指示に従って,いくつかのパラメータを設定した後,それは動作を開始します.
簡単な操作:
1.キー: 私たちの製品はパネル上の3つのキーを介してデバッグすることができます. その後,測定値はLEDによって表示されます.
2製品をオンにすると,SETキーを2秒押して,最初のレベルメニューを入力します.
3探査機の高さ値 (No.1) 参照ゼロ1の入力,参照ゼロ1の位置は,メニューの構造表で見ることができます.(探査機の高度は探査機の打ち上げ表面から底までの距離).
4基準ゼロ2"位置は,メニューの構造写真で見ることができます.
5セット"4mA"は差値に対応し",20mA"は差値に対応します.
トルe. Wアールin
超音波レベル差計の電気配線
超音波レベル差計の端末
配線指示
接地: 機器の最初の接地端末は実際に接地する必要があります. 他のデバイスと接地端末を共有しないでください. 4 番目の接地端末をピックアップします. トランスデューサー:
注記:
1 遅延 1 は探査1 警報,遅延 2 は探査2 警報に使用されます.遅延 3 と遅延 4 は差異警報に使用されます.
②
★mA1+とmA-の出力は差電流です.mA2+とmA-のデフォルト出力は探査機2の電流です.または探査機1の電流を選択します.
★ 2重材料レベルの走行モードとして,mA 1+とmA-は探査機1の電流である.mA2+とmA-は探査機2の電流である.
