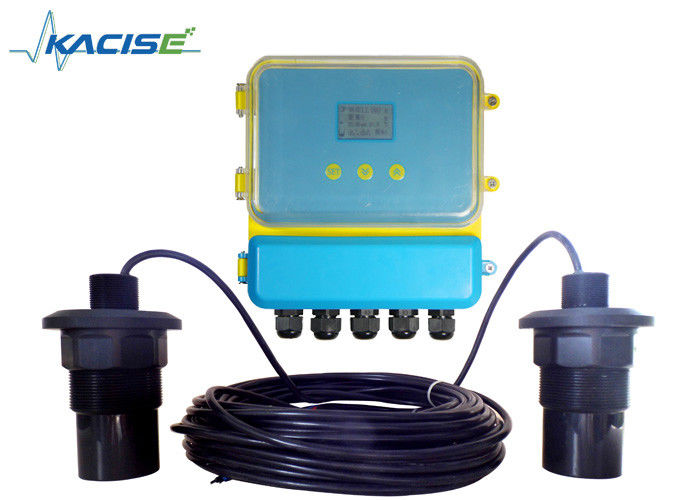

RS485出力 5-30M範囲と0.5%-1%の精度を持つスプリットタイプ超音波レベル差メーター

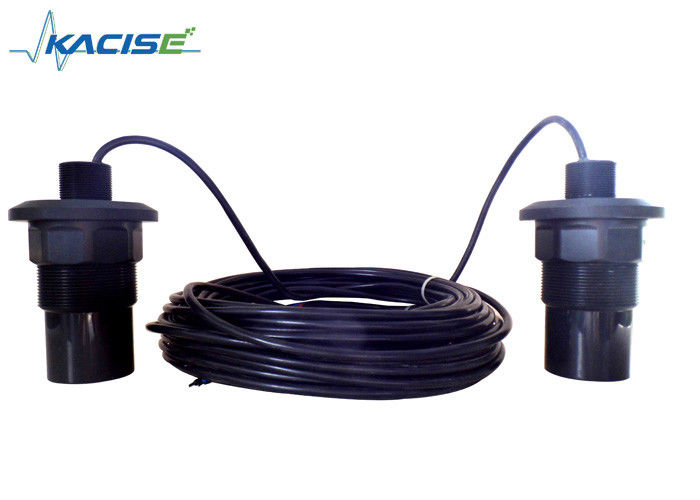

スプリット型超音波レベル差メーターは2つの探査機で構成されています.通常は,厚くて薄いグリッドの前と後ろに設置され,グリッドの前と後ろの差を測定します.差が設定値に達すると, 格子機は,スラッドを清掃するために実行を開始し,差が設定値を下回ると停止します.

製品構造

液体測定と同じ設置方法で,コンテナの接続チューブをつなぐフレンズに設置できます.軸は容器の出口に向いているか,メディア表面に垂直である必要があります.探査機が接続チューブから出てくるはずです

中国語と英語メニューとシンプルなセットアップを持つ超音波レベル差メーターは,顧客からの異なる要件を満たすことができます.通常,インストール指示に従って,そしていくつかのパラメータを設定効果が出る

簡単な操作:

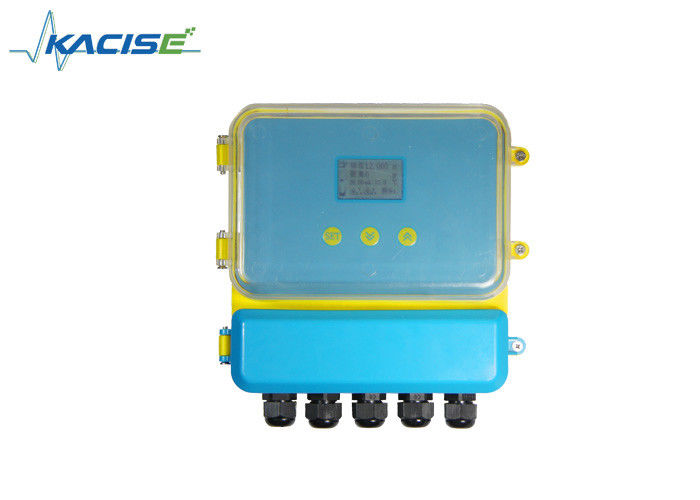

1. キー: 私たちの製品はパネル上の3つのキーを介してデバッグできます. その後,測定値はLEDによって表示されます.



2. 製品がオンになった後,SETキーを2秒押して,最初のレベルメニューを入力します.
3. 探査機の高さ値 (No.1) は,メニューの構造表から"参照ゼロ"の位置,"参照ゼロ"の位置に入力されます.(探査機の高度は探査機の打ち上げ表面から底までの距離).
4. 探査機の高さの値 (No.2) 参照ゼロ2に入力します. 参照ゼロ2の位置はメニューの構造写真で見ることができます.
5. セット"4mA"は差値に対応し",20mA"は差値に対応する.
6. 4mA は差値:出力は 4mA で,差値は設定値に等しい.
7. 20mAは差値に対応します:出力は20mAで,差値は設定値に等しいです.
8. "20mA"と"20mA"の差値に対応しているので,メニューの構造写真を見てください.

超音波レベル差メーター (材料,液体) は,2つの異なる容器のレベルまたは材料レベルの高さの差を測定するために使用されます.

超音波レベル差計の電気配線

超音波レベル差計の端末

接地: 機器の最初の接地端末は実際に接地する必要があります. 接地端末を他のデバイスと共有しないでください. 4 番目の端末をピックアップします. トランスデューサー:赤: Trans_n トランスデューサー n 青:Temp n + 温度センサー + ブラック: GND 地線単回探査: n=1,二重探査, n=1,2 電流:?? 電流+?? 接続 mA n+; ?? 電流-?? 接続 mA n-/GND単回探査: n=1,二重探査, n=1,2 リレー:RLlnAとRLnBがオープン;RLnAとRLnCのショー終了単一の探査機:n=1,2 双重探査機,n=1,2,3電力:電源AC接続L,N電源DC: 24V+接続24VDC+,GND接続24VDC-

注記:

• 1 遅延 1 は探査1 警報,遅延 2 は探査2 警報,遅延 3 と遅延 4 は差異警報に使用されます.
• 2 ★ mA1+ と mA- の出力は差電流である. mA2+ と mA- のデフォルト出力は探査機2の電流または探査機1の電流を選択する.(mA2の出力2から作業モード9を選択) ★ 2つの材料レベルの実行モードとしてmA1+とmA−は探査機1の電流である. mA2+とmA−は探査機2の電流である.

超音波レベルメーターと超音波レベル差メーターの保証領収書

超音波レベルメーターの保証カードの指示

1. 保証カードを表示してください. 保証期間中に,通常の使用によって発生した故障は,保証カードに従って無料の保守を受けることができます.
2. 保証期間: 製品保証期間は,受付日から12ヶ月以内に開始されます.

免費保証がない場合:

1. 保証期間を超えた製品または他の部品
2. 使用環境が製品要件を満たせないため,ハードウェアは動作しません.
3. 障害や損傷を起こすために,デバイスに悪い電力環境や外物があるため.
4. 操作説明書に従ってそれらを実行しないため,結果として,考慮して,失敗を導きます.
5. 雷,水,火事などの自然要因による不可抗力により,故障を起こす.
6. 無許可の修理,無許可の改造,乱用,結果として,故障を引き起こす.

1. 保証カードの説明書を安全に保管してください.

この保証カードの解釈の権限は,当社に属しており,我々は事前の通知なしにこのカードの内容を変更する権利を有します.
