| 起源の場所: | 中国（本土） |
| ブランド名: | Kacise |
| 証明: | certificate of explosion-proof, CE |
| モデル番号: | KSJB3 |
| 最小注文数量: | 1pcs |
|---|---|
| パッケージの詳細: | 各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客の要求に応じて梱包されています |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 1週あたりの1000部分 |
| 規模: | ±60g | 制限値: | 5μg |
|---|---|---|---|
| 偏差値 K0/K1: | ≤±5 mg | ||
| ハイライト: | 傾き測定 クォーツ加速計,ナビゲーショングレード クォーツ 柔軟性加速計,器具振動試験 柔軟な加速計 |
||

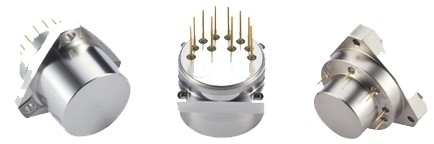

KSJB3シリーズクォーツ柔軟性加速計は,小型,高精度,多くの軍事慣性ナビゲーションレベル加速計です. 製品は優れた長期安定性,繰り返しが可能です.,スタート性能,環境適応性,高い信頼性,その他の特性,静的試験に使用できる 動的試験に使用できる標準の振動センサーと傾斜センサーでもあります.
製品には独特の小型化設計とパッケージングプロセスがあり,出力電流と力または加速は線形で,計算によって適切なサンプル抵抗を選択できます.内蔵温度センサーを使用して,オフセット値とスケールファクターを補償し,ユーザーのニーズに応じて環境温度の影響を減らすことができます.
応用:軍事用慣性ナビゲーションシステムの慣性測定,航空宇宙,航空,船舶における精密儀器および機器の振動隔離試験および傾斜試験,武器と他の分野.
1. フランジの四角形
ピンの定義:
1信号出力
2空気
3電力 -15V
4,電源は15V
5電力と信号
67,8 空っぽ
9-9V または pt1000
10+9V または pt1000

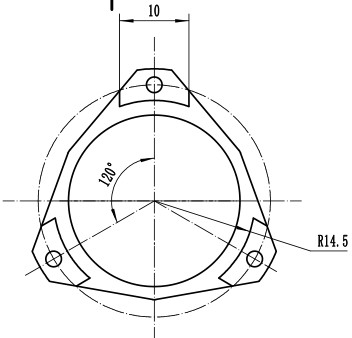

2.三角形フレンズの寸法
3.逆の三角形フレンズの寸法
技術パラメータ:
| 番号 | パラメータ | KSJB3-01 | KSJB3-02 | KSJB3-03 |
| 1 | 適用範囲 | ±60g | ±60g | ±60g |
| 2 | 制限値 | 5μg | 5μg | 5μg |
| 3 | 偏差値K0/K1 | ≤±5 mg | ≤±7mg | ≤±5 mg |
| 4 | スケールファクター K1 | 1.0±0.2 mA/g | 1.0±0.2 mA/g | 0.6±0.2 mA/g |
| 5 | 2次列の非線形係数K2 | ≤±20μg/g2 | ≤±30μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4時間 短期安定性 | ≤10 μg | ≤20 μg | ≤20 μg |
| 7 | 1g 4時間 短期安定性 | ≤10ppm | ≤20ppm | ≤20ppm |
| 8 | 偏差値 合成 繰り返し σK0(1σ,1ヶ月) | ≤15 μg | ≤50 μg | ≤50 μg |
| 9 | スケールファクター統合重複性 σK1/K1(1σ,1ヶ月) | ≤15ppm | ≤50ppm | ≤50ppm |
| 10 | 非線形係数の包括的な繰り返し性K2/K1(1σ,1ヶ月) | ≤±20 μg/g2 | ≤±30 μg/g2 | ≤±30 μg/g2 |
| 11 | 偏差値 温度係数 (温度帯全体の平均値) | ≤±15 μg/°C | ≤±50 μg/°C | ≤±50 μg/°C |
| 12 | スケール因子 温度係数 (温度帯全体の平均値) | ≤±15ppm/°C | ≤±80ppm/°C | ≤±50ppm/°C |
| 13 | 騒音 (サンプル採取抵抗は840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | 自然発生頻度 | 350~800 Hz | 350~800 Hz | 350~800 Hz |
| 15 | 帯域幅 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | ランダムな振動 | 10g ((20〜2000Hz) | 10g ((20〜2000Hz) | 10g ((20〜2000Hz) |
| 17 | ストライキ | 150g4.5ms,1/2sin | 150g4.5ms,1/2sin | 150g4.5ms,1/2sin |
| 18 | 動作温度範囲 | -55°C+85°C | -55°C+85°C | -55°C+85°C |
| 19 | 貯蔵温度範囲 | -60~+120°C | -60~+120°C | 60~+120°C |
| 20 | 電源 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 現在の消費量 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 温度センサー | ユーザーに設定できる | ユーザーに設定できる | ユーザーに設定できる |
| 23 | 寸法 | フ18.2×23mm | フ18.2×23mm | フ18.2×23mm |
| 24 | 体重 | ≤30g | ≤30g | ≤30g |
注記:
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000, 18B20に分かれています.
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザのインストール要件に応じて; サイズは,ユーザの要求に応じてわずかに調整することができます.また,他の試験要件は,顧客の要求に応じて実行できます..
