| 起源の場所: | 中国（本土） |
| ブランド名: | Kacise |
| 証明: | certificate of explosion-proof, CE |
| モデル番号: | KSJB2 |
| 最小注文数量: | 1pcs |
|---|---|
| パッケージの詳細: | 各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客の要求に応じて梱包されています |
| 支払条件: | T/T、ウェスタン・ユニオン、MoneyGram、 |
| 供給の能力: | 1週あたりの1000部分 |
| 規模: | ±70g | 制限値: | 5μg |
|---|---|---|---|
| 偏差値 K0/K1: | ≤±3mg | ||
| ハイライト: | 高精度柔軟性加速計センサー,航空宇宙加速器センサー |
||

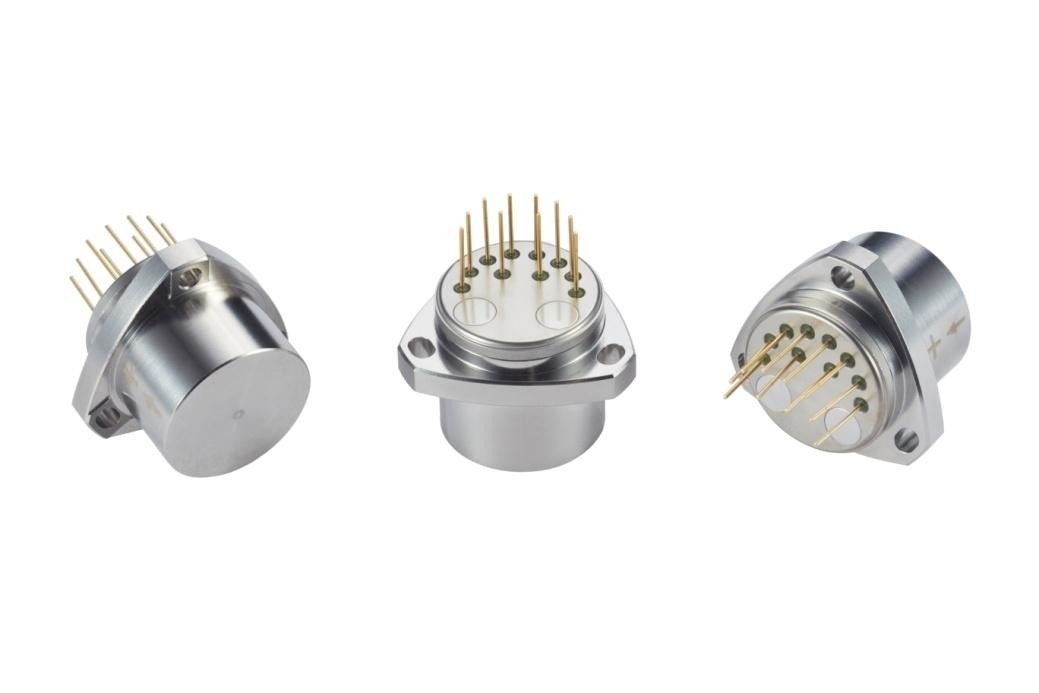

KSJB2シリーズのクォーツ柔軟性加速計は,多くの軍事用 (100gまで) の高精度,慣性ナビゲーションレベル加速計です.製品には優れた長期安定性があります復習性,起動性能,環境への適応性,高い信頼性の特性,静的試験に使用できる 動的試験に使用できる標準の振動センサーと傾斜センサーでもあります.
製品の出力電流は,受信された力または加速に線形的に関係している.計算によって適切なサンプリング抵抗を選択して高精度出力を達成することができます内蔵温度センサーは,オフセット値とスケールファクターを補償するために使用できます.
応用: 軍用高精度慣性ナビゲーションシステムの慣性測定精密儀器設備の振動隔離試験と傾き試験.

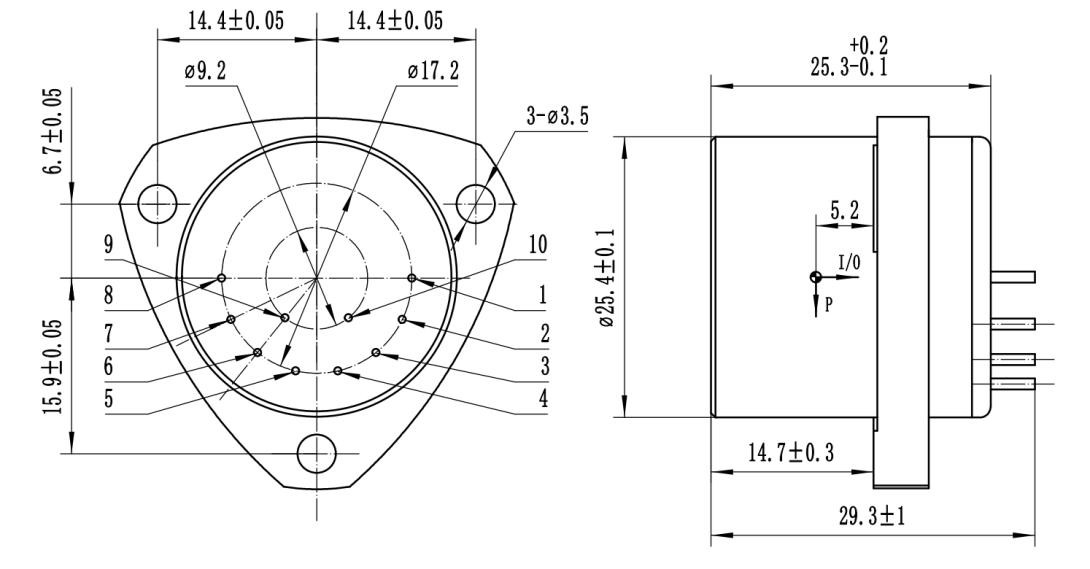

輪郭図とピンの定義
図 I: 普遍加速計
ピンの従来の定義: 1,信号出力; 2.空; 3, -15V; 4, +15V; 5,電源と信号接地; 6.空; 7.空; 8.空; 9, -9V出力; 10, +9V出力.
技術パラメータ:
| 番号 | パラメータ | KSJB2-01 | KSJB2-02 | KSJB2-03 |
| 1 | 適用範囲 | ±70g | ±70g | ±70g |
| 2 | 制限値 | 5μg | 5μg | 5μg |
| 3 | 偏差値 K0/K1 | ≤±3mg | ≤±3mg | ≤±5 mg |
| 4 | スケールファクター K1 | 0.8~1.2 mA/g | 0.8~1.2 mA/g | 0.8~1.2 mA/g |
| 5 | 2次列の非線形係数K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4時間 短期安定性 | ≤10 μg | ≤15 μg | ≤20 μg |
| 7 | 1g 4時間 短期安定性 | ≤10ppm | ≤15ppm | ≤20ppm |
| 8 | 偏差値 合成 繰り返し σK0(1σ,1ヶ月) | ≤10 μg | ≤20 μg | ≤30 μg |
| 9 | スケールファクター統合重複性 σK1/K1(1σ,1ヶ月) | ≤15ppm | ≤30ppm | ≤50ppm |
| 10 | 非線形係数 K の包括的重複性2/K1(1σ,1ヶ月) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30 μg/g2 |
| 11 | 偏差値 温度係数 (温度帯全体の平均値) | ≤±10 μg/°C | ≤±30 μg/°C | ≤±50 μg/°C |
| 12 | スケール因子 温度係数 (温度帯全体の平均値) | ≤±20ppm/°C | ≤±30ppm/°C | ≤±50ppm/°C |
| 13 | 騒音 (サンプル採取抵抗は840Ω) | ≤5mv | ≤5mv | ≤5mv |
| 14 | 自然発生頻度 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
| 15 | 帯域幅 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | ランダムな振動 | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) |
| 17 | ストライキ | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
| 18 | 動作温度範囲 | -55°C+85°C | -55°C+85°C | -55°C+85°C |
| 19 | 貯蔵温度範囲 | -60~+120°C | -60~+120°C | 60~+120°C |
| 20 | 電源 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 現在の消費量 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 温度センサー | ユーザーに設定できる | ユーザーに設定できる | ユーザーに設定できる |
| 23 | 寸法 | フ25.4×30mm | フ25.4×30mm | フ25.4×30mm |
| 24 | 体重 | ≤80g | ≤80g | ≤80g |
注記:
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000, 18B20に分かれています.
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザのインストール要件に応じて; サイズは,ユーザの要求に応じてわずかに調整することができます.また,他の試験要件は,顧客の要求に応じて実行できます..
