| 起源の場所: | 中国（本土） |
| ブランド名: | Kacise |
| 証明: | certificate of explosion-proof, CE |
| モデル番号: | KSJB4 |
| 最小注文数量: | 1pcs |
|---|---|
| パッケージの詳細: | 各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客の要求に応じて梱包されています |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 1週あたりの1000部分 |
| 規模: | ±30g | インストールエラー: | <1500μrad |
|---|---|---|---|
| 帯域幅: | > 300 Hz |
KSJB4シリーズのクォーツ柔軟性加速計は,高温と振動抵抗加速計の一種です,製品は優れた繰り返し性,起動性能,高温耐性と高い信頼性静的試験や動的試験に使用できる 標準の振動センサーでもあります
製品には独特の高温と地震設計,パッケージング技術と特殊回路があり,製品の出力電流は測定された加速に比例しています.静的および動的加速測定を提供する計算によって適切なサンプリング抵抗を選択し,高精度の出力を達成し,ユーザーのニーズに応じて温度センサーに組み込めるオフセットとスケールファクター補償QA650,T185,T160,JAEシリーズの製品を置き換えることができますが,他の会社の製品とは異なるダブルトルク構造を使用します.加速計のオフセット値とスケールファクタがより安定するこの製品は2010年から発売され,販売数は数千台に達しています.成熟した製品になりました特に石油掘削の掘削中に測定するために
適用分野:橋,ダム,油井,石炭鉱山傾斜試験,高速鉄道制御,船舶安定制御

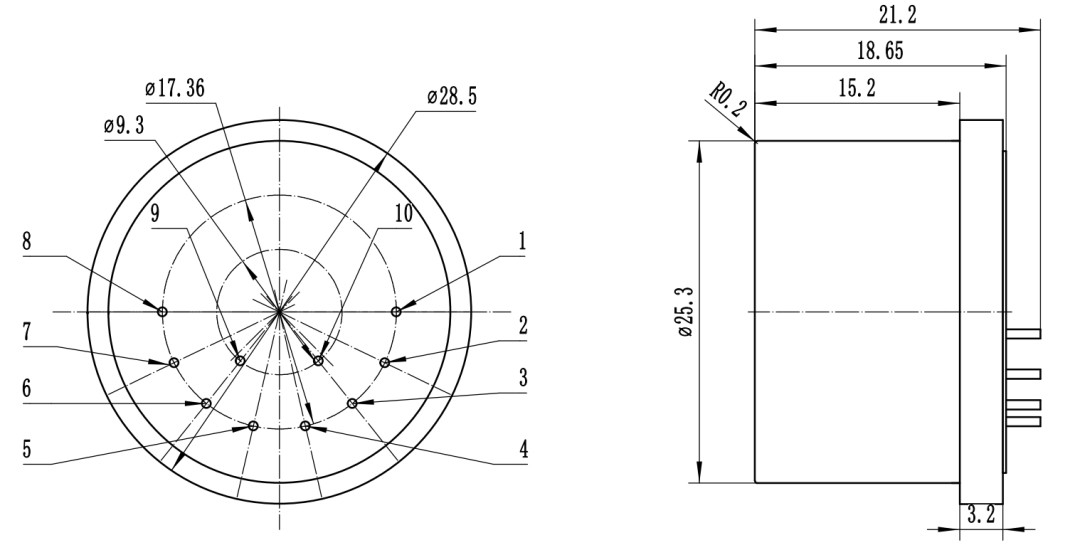

1.JB4-01 構造の寸法とピンの定義
2.JB4-02AとJB4-03A 構造の寸法とピンの定義
3.JB4-02BとJB4-03Bの構造尺寸とピン定義
(B型製品の概要図1)
(B型製品の概要図2)
4.JB4-02CとJB4-03Cの構造尺寸とピン定義
5.JB4-02DとJB4-03D構造の大きさとピン定義
ピンの定義:
1信号出力
2空気
3電力 -15V
4,電源 +15V
5電力と信号
67,8 空っぽ
9-9V または pt1000
10+9V または pt1000
技術パラメータ:
| 番号 | パラメータ | KT-JB4-01 | KT-JB4-02 | KT-JB4-03 |
| 1 | 適用範囲 | ±30g | ±30g | ±30g |
| 2 | 偏差値 K0/K1 | < 10mg | < 15mg | < 15mg |
| 3 | 偏差値 合成 繰り返し性 σk0 (1σ,1ヶ月) | <50μg | <200μg | <200μg |
| 4 | 温度係数 | < 50μg/°C | <100μg/°C | <100μg/°C |
| 5 | スケールファクター K1 | 1.1.1.3 mA/g | 1.1.1.3 mA/g | 1.1.1.3mA/g |
| 6 | スケールファクター統合重複性 σk1/k1 (1σ,1ヶ月) | <80ppm | < 150 ppm | < 150 ppm |
| 7 | 偏差値 温度係数 (温度帯全体の平均値) | <100ppm | <200ppm | <200ppm |
| 8 | インストールエラー | <1500μrad | <1500μrad | <1500μrad |
| 9 | 振動修正エラー | < 30μg/g 2rms (50-500Hz) | <100μg/g 2rms (50-500Hz) | <100μg/g 2rms (50-500Hz) |
| 10 | 騒音 | < 3000μg-rms (0-10000Hz) | < 3000μg-rms (0-10000Hz) | < 3000μg-rms (0-10000Hz) |
| 11 | 動作温度範囲 | -55~96°C | -55°Cから155°C | -55°C~180°C |
| 12 | ストライキ | 500g 0.5ms | 1000g 0.5ms | 1000g 0.5ms |
| 13 | ランダムな振動 | 25g @30〜500Hz | 25g @30〜500Hz | 25g @30〜500Hz |
| 14 | 解像度比 | <10μg | <10μg | <10μg |
| 15 | 帯域幅 | > 300 Hz | > 300 Hz | > 300 Hz |
| 16 | 現在の消費量 | < 20 mA | < 20 mA | < 20 mA |
| 17 | 電力消耗 @ ±15VDC | <480 mW | <480 mW | <480 mW |
| 18 | 電源 | ±13から±18V | ±13から±18V | ±13から±18V |
| 19 | 体重 | <55g | <55g | <55g |
| 20 | マウント直径 | フ25mm | フ25mm | フ25mm |
| 21 | 高さ | < 21.5mm | < 21.5mm | < 21.5mm |
| 22 | 殻材料 | 300シリーズ ステンレス | 300シリーズ ステンレス | 300シリーズ ステンレス |
注記:
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000,
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザー要件に応じてインストール; サイズは,ユーザー要件に応じてわずかに調整され,他のテスト要件は,顧客の要件に応じて実行することができます.
シアン・カシスはISO 9001-2008,GJB 9001B-2009,CE,内部安全性爆発防護,安全性分離式爆発防護などで認定されています.製品が国際基準に準拠することを保証する.
圧力,レベル,流量測定器および関連製品の製造に専門 10年間. 我々は,技術と管理スタッフを経験しています,スタッフ全員の努力によって専門的な計測器の製造者であり ソリューションプロバイダーになりました
現在,Kaciseセンサはアメリカ,スペイン,オーストラリア,チリなど20カ国に輸出されており,多くの好意的なフィードバックを得ています.海外の販売業者も増えています.
私たちは高品質のタービンガス流量計を供給しています. 適切な製品,良いサービス,合理的な価格を提供することで,近い将来協力できることを願っています.
