起源の場所: | シャンシー、中国 |
ブランド名: | GX support OEM |
モデル番号: | GXPS140 |
価格: | $350.00 - $800.00/pieces |
---|---|
パッケージの詳細: | 1pc/boxは、多くの箱カートンに入れるか、または利用できるカスタマイズした。 |
供給の能力: | 1000の部分/部分每の 四分の一 |
港: | 上海または他 |
---|

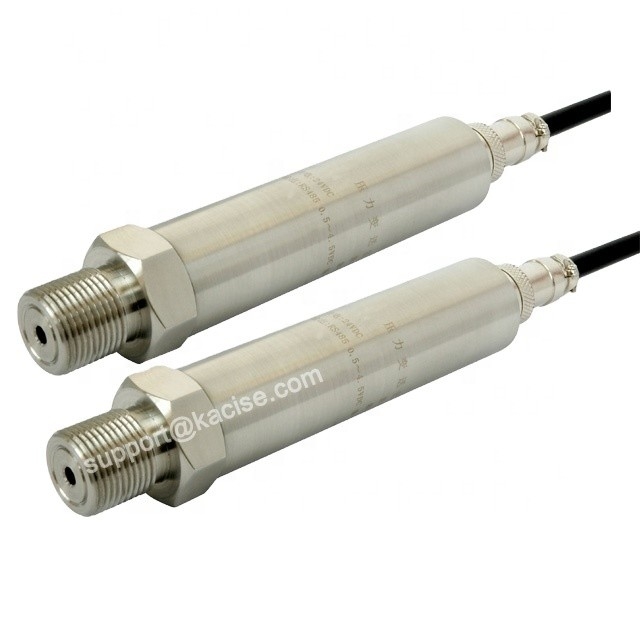

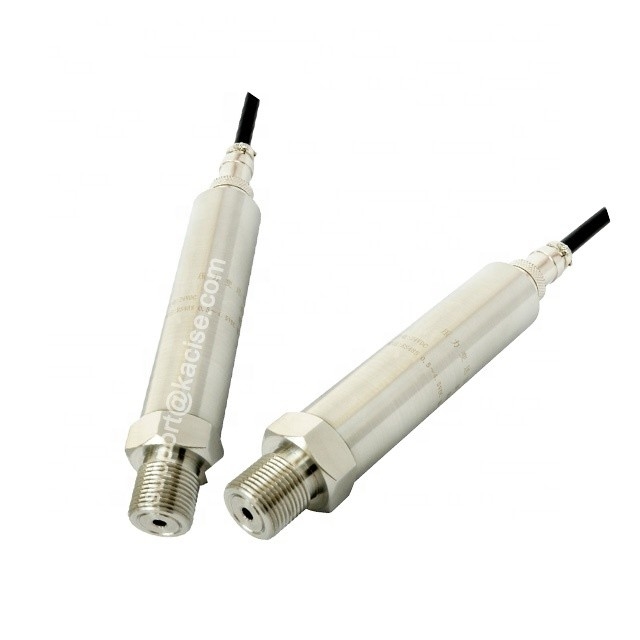

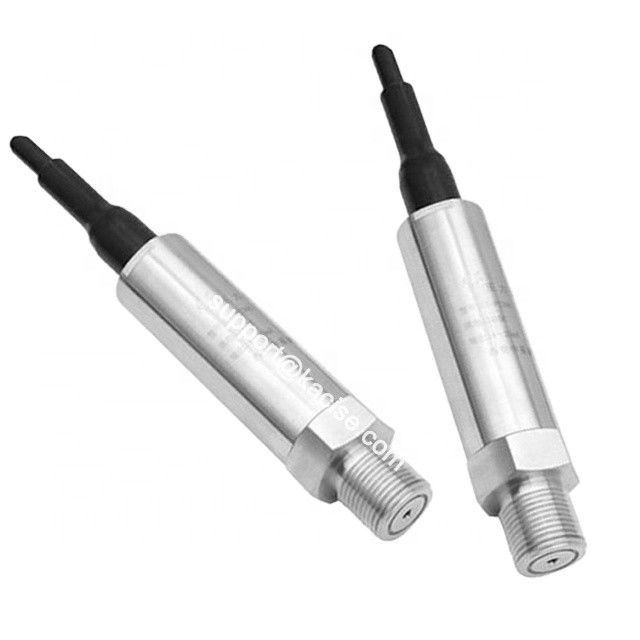

GXPS140 優れた長期安定性 マイクロ構造圧感変体
1パラメータ
仕様 |
GXPS140 |
|||||
測定媒体は |
シリコン,不oxidable steel,ガラス,隔熱粘着剤,またはガスを含む腐食性のない液体 |
|||||
範囲 |
0~1kpa......60mpa |
|||||
精度 |
±0.1%FS |
±0.2%FS |
±0.5%FS (典型的な) |
|||
圧力の過負荷 |
≥150%FS |
|||||
入力/出力インペダンス |
1kΩ~6kΩ |
|||||
安定性 |
0.2%FS/年 (典型的な) |
|||||
フルスケール出力 |
80mvdc±10mvdc |
|||||
ゼロポイント出力 |
≤±2mvdc |
|||||
電源 |
1.5madc,5madcまたは9VDC |
|||||
電子接続 |
ロック構造など |
|||||
温度係数 |
±0.03%FS/°C (典型的な) |
|||||
補償された温度範囲 |
0~60°C |
-25〜50°C |
25~125°C |
25~175°C |
||
動作温度範囲 |
-40°C~200°C |
|||||
プロセス接続 |
ガスノズルなど |
|||||
ハウジング素材 |
1Cr18Ni9Ti |
2特徴
自社開発したMEMSマイクロピエゾレシシブ圧力シリコンチップ
マイクロ構造 小容量 軽量
優れた長期安定性
広い測定範囲
強い出力信号と妨害防止能力
優れた静的および動的性能
3概要
空気動力学研究
エンジン実験
風洞実験
流体力学
GXPS140マイクロ圧力トランスデューサーは,ピエゾレシス敏感な要素を統合するためにマイクロ機械技術を使用し,繊細なマイクロパッケージを使用します.トランスデューサーの直径は Φ3mmから Φ12mmです.長さは25mmを超えないサイズと寸法は,顧客の特別なニーズを満たすために設計することができます.優位性は:マイクロ形,高い出力,高い温度,優れた動的および静的特性,信頼できる安定性です.アプリケーション フィールド: 空気動力学研究,航空機とエンジン実験,風車トンネル実験,流体力学と水力学実験,水力タービンと水中弾薬実験,生物医学応用化学や核爆発の衝撃波など.
4繋がり
接続 |
ワイヤの色 |
パワー+ |
赤色 |
パワーは1 |
黄色 |
パワー2 |
ホワイト |
シグナル+ |
青い |
シグナル |
緑色 |
5サイズ
6ガイド
GXPS140 |
マイクロプレッシャートランスデューサー |
||||||
|
範囲 |
[X~X] KPa/Mpa |
|||||
|
インデックス |
圧力の種類 |
|||||
G |
計量 |
||||||
A について |
絶対値 |
||||||
|
インデックス |
精度 |
|||||
A について |
±0.1%FS |
||||||
B について |
±0.2%FS |
||||||
C について |
±0.5%FS |
||||||
|
インデックス |
補償された温度範囲 |
|||||
T1 |
(0°C~70°C) 通常温度 |
||||||
T2 |
(25°C~150°C) 中等 |
||||||
T3 |
(25°C~175°C) 高い |
||||||
|
インデックス |
プロセス接続 |
|||||
P6 |
ガスノズル |
||||||
PZ |
カスタマイズ |
||||||
|
インデックス |
電子接続 |
|||||
C4 |
鍵の構造 |
||||||
CZ |
カスタマイズ |
||||||
GXPS140 |
[0~2]MPa |
G |
B について |
T1 |
PZ |
C4 |
典型的な |
