起源の場所: | 中国 |
ブランド名: | Kacise |
モデル番号: | KLD801 |
最小注文数量: | 1 |
---|---|
価格: | Negotiable |
パッケージの詳細: | カートン |
受渡し時間: | 5-8の仕事日 |
支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 100+ |
媒体: | 詳細な説明を参照しなさい | 測定範囲: | 0.05m~10/20/30/60/100m |
---|---|---|---|
プロセス関係: | 詳細な説明を参照しなさい | プロセス温度: | -40~220℃ |
プロセス圧力: | -0.1~2.5 MPa | アンテナ サイズ: | 32/34/76のmmレンズ アンテナ |
アンテナ材料: | PTFE | 正確さ: | ±1/±5mm |
保護クラス: | IP67 | 中心周波数: | 123GHz/80GHz |
進水角度: | 3°/2° | 電源: | 二線式の/DC24V |
包装: | アルミニウム/プラスチック/ステンレス鋼 | 信号の出力: | /4...20mA/HARTの二線式の議定書 |
ハイライト: | 80Gレーダーのレベル ゲージ,PTFEのアンテナ レーダーのレベル ゲージ,小さい盲点のレーダー タンク ゲージ |

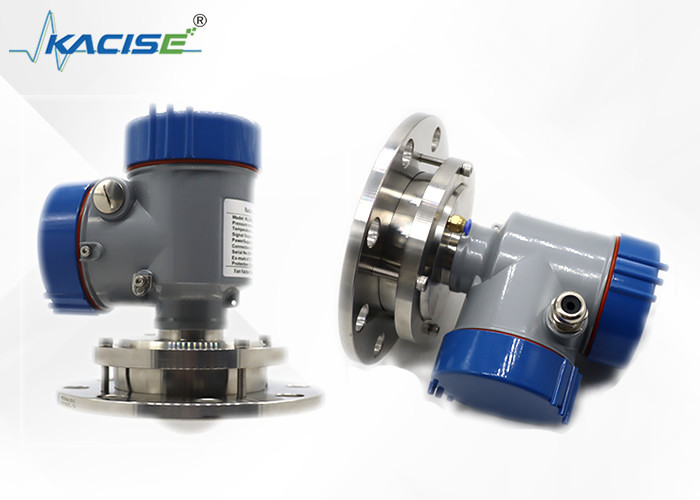

KLD800シリーズ80Gレーダーのレベル ゲージの小さいアンテナ サイズの小さい盲点
導入
KLD-80Gシリーズ レーダーのレベル ゲージは±2mmまでの測定の正確さの80Gデシメートル波、ミリメートル波 レーダーおよび0.05mの最低の盲目の地帯である。レンズ アンテナ設計、タンクのsmall-diameterタンクそしてかき混ぜるコイルのような複雑な働く条件のためにより適したより小さいビーム角。より強いpenetrabilityおよび多数の測定モードを使うとレーダーがまた高温、高圧および高い塵のような複雑な条件の下で固定してそして正確に測定できることを保障するために、さまざまなアンテナは異なった企業および鉱山に従って選ぶことができる。
高周波80gレーダーのレベル ゲージに低い維持、高性能、高精度、高い信頼性および長い耐用年数の利点がある。コンデンサーおよび重量のような接触の器械によって比較されて、それに無類の利点がある。マイクロウェーブ信号の伝達は大気によって影響されない、従ってプロセスの揮発ガス、高温、高圧、蒸気、真空および高い塵のような粗い環境の条件を満たすことができる。このプロダクトは高温、高圧、真空、蒸気、高い塵および揮発ガスのような粗い環境のために適している。異なった物質的なレベルの連続的な測定は可能である。
器械の主要な技術的な表示器はまたは越えられた同じようなプロダクト国内外で達し、取付け、デバッグすることは容易である。それはだけまたはネットワークに使用されたである場合もある。それは冶金学、建築材料、エネルギー、石油化学製品、水保護、食糧および他の企業で広く利用される。
特徴
⚫ミリメートル波のレーダーは±2mmまで、測定の正確さ達することができ最低の測定の盲目の地帯は0.05mである。
⚫はより小さいアンテナ サイズ働く条件の測定を満たす。
⚫同じ産業および採鉱条件の下の他のレーダー プロダクトよりいろいろなレンズ アンテナ、小さい進水角度、集中されたエネルギー、強いエコー信号および高い信頼性。
⚫それにより強い浸透があり、付着および凝縮の場合には普通使用することができる。
⚫は動的信号の範囲より大きく、低い比誘電率媒体の測定はより安定している。
⚫の多数の測定モード、速い測定モードのレーダーの応答
KLD801
|
媒体:液体、非腐食性 測定範囲:0.05m~10/20/30/60/100m プロセス関係:G1 ½ A/1つの½ NPTの糸/フランジの≥ DN40 プロセス温度:-40~80℃ プロセス圧力:-0.1~0.3 MPa アンテナ サイズ:32mmレンズ アンテナ アンテナ材料:PTFE 正確さ:±1mm 保護クラス:IP67 中心周波数:123GHz 進水角度:3° 電源:二線式の/DC24V 四線式system/DC12~24V 四線式system/AC220V 包装:アルミニウム/プラスチック/ステンレス鋼 信号の出力:/4...20mA/HARTの二線式の議定書 4線式:4… 20mA/RS485 Mo |
KLD802
|
媒体:非腐食性の液体、わずかに腐食性の液体 測定範囲:0.1m~10/20/30/60/100m プロセス関係:フランジの≥ DN80 プロセス温度:-40~110℃ プロセス圧力:-0.1~1.6MPa アンテナ サイズ:32mmレンズ アンテナ アンテナ材料:PTFE 正確さ:±1mm (35mの下の範囲) ±5mm (35mと100m間の範囲) 保護クラス:IP67 中心周波数:80GHz 進水角度:3° 電源:二線式の/DC24V 四線式/DC12 ~24V 四線式/AC220V 包装:アルミニウム/ステンレス鋼 信号の出力:/4...20mA/HARTの二線式の議定書 RS485 Modbus四線式/4… 20mA/ |
KLD803
|
媒体:強い腐食性の液体、蒸気、泡 測定範囲:0.1m~10/20/30/60/100m プロセス関係:フランジの≥ DN50 プロセス温度:-40~130℃ プロセス圧力:-0.1~2.5MPa アンテナ サイズ:34mmレンズ アンテナ(フランジのサイズに従って) アンテナ材料:PTFE 正確さ:±1mm (35mの下の範囲) ±5mm (35mと100m間の範囲) 保護クラス:IP67 中心周波数:80GHz 進水角度:3° 電源:二線式の/DC24V 四線式/DC12 ~24V 四線式/AC220V 包装:アルミニウム/ステンレス鋼 信号の出力:/4...20mA/HARTの二線式の議定書 四線式4… 20mA/RS485 Modbus |

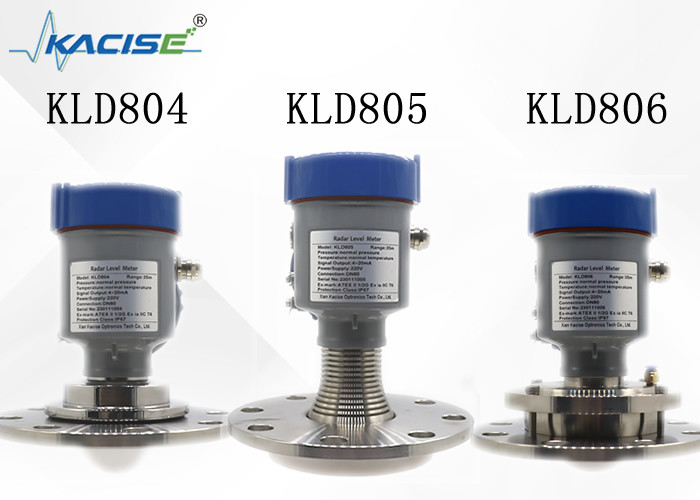

KLD804
|
媒体:強い腐食性の液体、蒸気、泡 測定範囲:0.1m~10/20/30/60/100m プロセス関係:フランジの≥ DN50 プロセス温度:-40~130℃ プロセス圧力:-0.1~1.0MPa アンテナ サイズ:76mmレンズ アンテナ アンテナ材料:PTFE 正確さ:±1mm 保護クラス:IP67 中心周波数:80GHz 進水角度:2° 電源:二線式の/DC24V 四線式/DC12 ~24V 四線式/AC220V 包装:アルミニウム/プラスチック/ステンレス鋼 信号の出力:/4...20mA/HARTの二線式の議定書 四線式4… 20mA/RS485 Modbus |
KLD805
|
媒体:強い腐食性の液体、蒸気、泡、 高温。そして高圧 測定範囲:0.1m~10/20/30/60/100m プロセス関係:フランジの≥ DN80 プロセス温度:-40~200℃ プロセス圧力:-0.1~2.5MPa アンテナ サイズ:76mmレンズ アンテナ(フランジのサイズに従って) アンテナ材料:PTFE/overallの満ちること 正確さ:±1mm 保護クラス:IP67 中心周波数:80GHz 進水角度:3° 電源:二線式の/DC24V 四線式/DC12 ~24V 四線式/AC220V 包装:アルミニウム/プラスチック/ステンレス鋼 信号の出力:/4...20mA/HARTの二線式の議定書 四線式4… 20mA/RS485 Modbus |
KLD806
|
媒体:、貯蔵容器固体、プロセス容器、 強い塵の塗布 測定範囲:0.3m~10/20/30/60/100m プロセス関係:フランジの≥ DN100 プロセス温度:-40~110℃ プロセス圧力:-0.1~0.3MPa アンテナ サイズ:76mmレンズ アンテナ(任意パージ) アンテナ材料:PTFE 正確さ:±5mm 保護クラス:IP67 中心周波数:80GHz 進水角度:3° 電源:二線式の/DC24V 四線式/DC12 ~24V 四線式/AC220V 包装:アルミニウム/プラスチック/ステンレス鋼 信号の出力:/4...20mA/HARTの二線式の議定書 四線式4… 20mA/RS485 Modbus |
設置接続図
最高最高の設置スプールの高さHは設置スプールの直径Dによって決まる
そして商品の発売の角度のサイズ。
余りに長い設置関係はレーダーの性能に影響を与える。
KLD801/02
KLD803/KLD804/KLD805
KLD806
電源
(4~20) mA/HART (2ワイヤー) | 電源および出力電流信号の分け前2中心によって保護されるケーブル。特定の供給電圧の範囲の技術的なデータを参照しなさい。 |
(4~20) mA (4 wire/6ワイヤー) | 電源は別に動力を与えられる必要があり4中心によって保護されるケーブルは電源および現在の信号(現在の信号およびRS485インターフェイスは同時に出力のためにである場合もあり使用される6中心によって保護されるケーブルは同時出力に要求される)。 |
RS485/Modbus | 電源は別に動力を与えられる必要があり4中心によって保護されるケーブルは電源およびディジタル信号のために使用される。(現在の信号およびRS485インターフェイスは同時に出力である場合もあり6中心によって保護されるケーブルは同時出力に要求される)。 |
関係
安全ガイド
ローカル電気設置規則の条件を観察しなさい!
人員の保健及び安全性のためのローカル規則に続きなさい。器械の電装品のすべての操作は形式的な訓練を受け取った専門家によって完了されなければならない。
製品仕様書があなたの条件を満たすことを確認するために器械のネームプレートを点検しなさい。電源電圧が器械のネームプレートの条件に一貫していることを確認しなさい。
保護の等級
この器械は十分に保護クラスIP66/67の条件を、保障するケーブルのシーリング頭部のwaterproofnessを満たす。下記に示されているように:
取付けがIP67の条件を満たすことを確認する方法:
密封の頭部が損なわれないことを確かめなさい。
ケーブルが傷つかないことを確かめなさい。
ことを電気関係の条件を満たすのに使用されるケーブル確かめなさい
規則。
電気インターフェイスを書き入れる前に、水がハウジングに流れないことを確認するためにケーブルを、見るかがませなさい①
ケーブル腺を、見るきつく締めなさい②
盲目のプラグが付いている未使用の電気インターフェイスを、見る差し込みなさい③
包装次元
mmの単位:
プロダクト次元
mmの単位:
KLD801
KLD802
KLD803
KLD806
KLD804 KLD805
