非のKLD802レーダーの水平なセンサーによっては連続的で水平な測定のためのPTFEレンズ アンテナが接触する

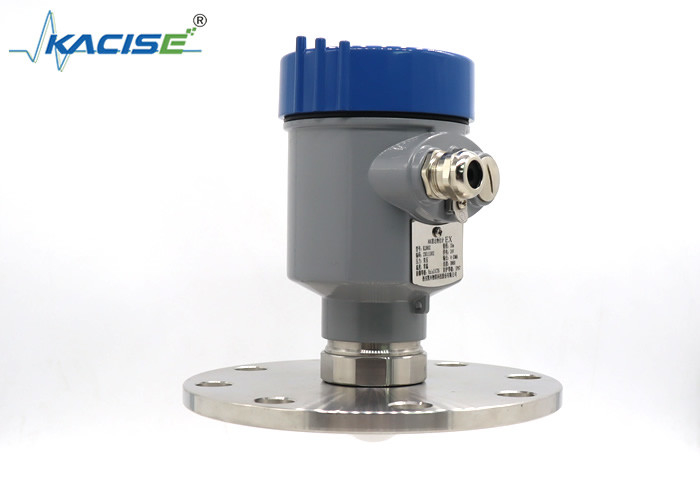

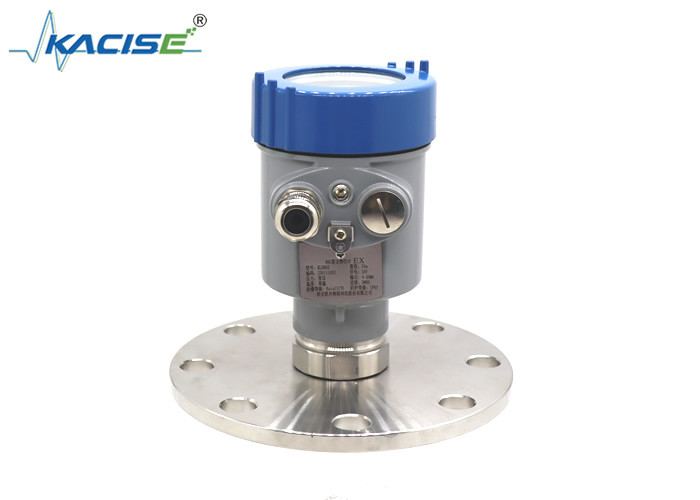

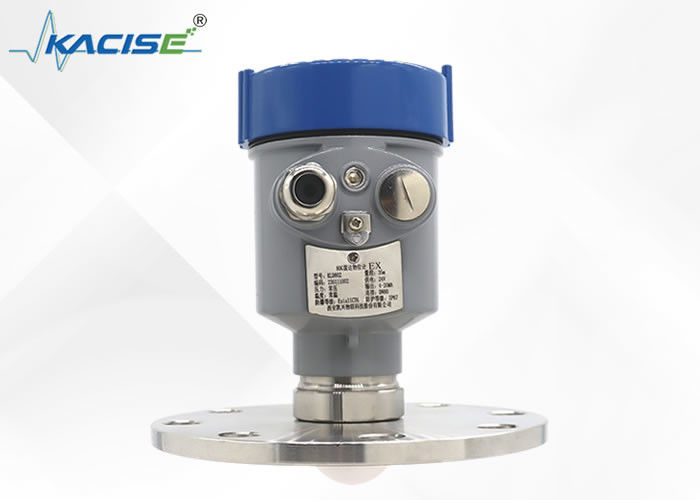

連続的で水平な測定のための無接触PTFEレンズ アンテナが付いているKLD802手入れ不要のレーダーの水平なセンサー

導入

80Gレーダー水平なセンサーは頻度によって調整されるモールス式電信符号波（FMCW）の技術を採用し、アンテナを通して高周波連続的な頻度によって調整されるレーダー信号を送信する。送信された信号は媒体によって反映され、アンテナによって異なった頻度のエコーとして受け取られる。頻度の変更は間隔に比例して、物質的で水平な高さに変えた。

KLD800シリーズ80Gデシメートル波のレーダーの器械は液体および固体媒体のレベルを測定するのに無接触測定方法を使用する。それらは高圧および極度な温度でいろいろ液体媒体を、測定する。同時の支払能力がある測定、腐食性の中型の測定、衛生学の測定、等のような、それはまた軽く、重い固体を固定してそして確実に測定できる。強い塵および騒音、付着および凝縮は測定の結果に影響を与えない。

特徴

1. 無接触測定。
測定は温度、圧力または塵の強度のような中型の特性またはプロセス条件の変更によって、影響されない。設定を調節することは容易であり、満たし、容器を空け、時間を節約し、そして器械を事実上手入れ不要にするための必要性を器械の開始の間に除去する。

2. 大きい測定範囲および小さい不感区域
基本的に現地の働く条件の測定の条件を満たす測定の範囲は0.1~120mである。

3. アンテナ サイズは小さい、ビーム角は小さく、集中の能力は強い
それはレーダーの現地の取付けのために便利である。それにタンクの中の環境のためのより強いanti-interference能力がある。例えば、そこにタンクのかき混ぜたり、ヒート・コイル、バッフル、等またはまっすぐな管の測定の効果はまだよい。

4. 高精度
正確さは十分に分野の労働条件を非メーターで計る正確さの条件を満たすことができる±2mmに達することができる。

5. 信号の波長は短い
それは粉、粒子のレベルの測定のために等よりよい。



プロダクト次元
mmの単位:




設置方法
フランジの取付け
 器械とタンク間のフランジの取付け、最小距離を使用した場合
壁は200mmべきである。
①基本水準面
②対称の容器の中心か軸線


取付けを高く上げること


レーダーの水平なセンサーは液体、スラリーおよび固体を測定できる。レーダー水平なセンサーに圧力および温度の抵抗があり、測定媒体によって測定の間に影響されなかったりし、そして高い測定の正確さがある。取付けの点では、正しく使用され、取付けることができればそれはよい測定の効果をもたらし、正確なデータを保障するために。
レーダーの水平なセンサーの取付けのために、私達は2ポイントに注意を払うべきである:
1つは目標資料のレベルを目指した後縦の事件に物質的なレベルを保障することであり他は偽のエコーを避けることである。従って取付けるとき、私達は提案する:

1. レーダーのレベル ゲージは20CM容器の直径の容器の壁、できれば約1/6からの少なくとも取付けられているべきである。水入口管の上のそして容器の中心のレーダーのレベル ゲージを取付けてはいけない、他では正常な信号の受信と干渉する多くの偽のエコーがある。
2. レーダーのレベル ゲージが容器または他の理由の比較的小さい直径による容器の壁からの適切な間隔を維持できなければ偽のエコーは容器の壁およびレーダーのレベル ゲージで間隔が小さい、従って間違いを将来避けるためにによって偽のエコーを貯えることは必要であるダバッギング現われるとき。
3. 設置容器が凹面または円錐なら、取付けに注意を払う必要がある。それを使用して、レーダーのレベル ゲージのレーダーのビームがタンクの底の最も低いポイントに達する時。液体レベルがこのポイントより低ければ、測定することができない。最も低いポイントを調節する目的は測定データの正確さを保障することである。
