GXB28-600 防振 防音 弾力性 遮音

製品説明

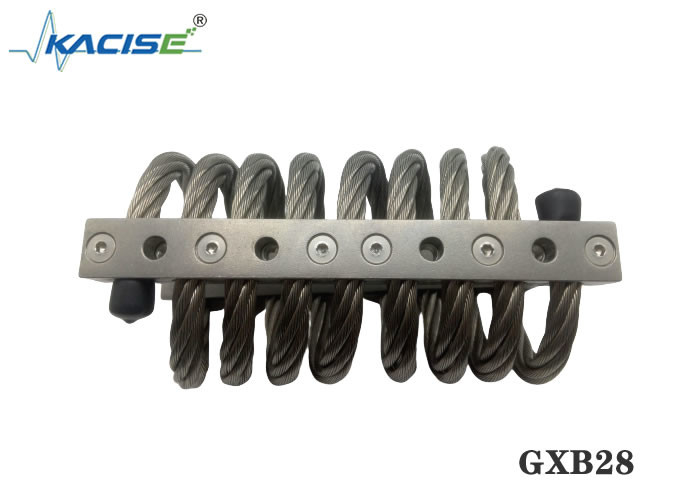

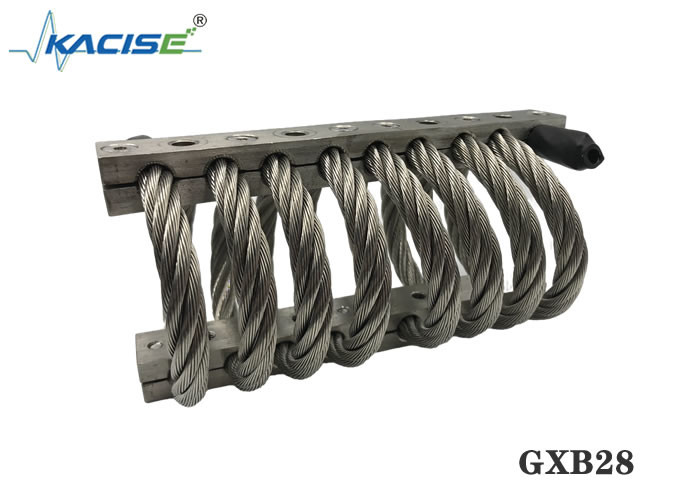

GXB28 シリーズ ジャッキアップ アイソレータは、コイル ワイヤ ロープ アイソレータを内蔵しています。ヘリカル ワイヤ ロープ アイソレータは、頑丈な金属保持バーで保持されたヘリカル標準ワイヤ ロープでできています。この設計により、優れた衝撃と振動の分離が実現します。ワイヤ ロープ アイソレータは、伝統的に軍事/航空宇宙用途で使用されてきました。

Kacise Group は、軍事/航空宇宙技術を GXB28 に組み合わせて、ワイヤ ロープのストランド間の滑り摩擦によって提供される固有の減衰を提供しながら、最小限の変位で衝撃を減衰させるジャッキアップ フロア システムを製造しました。ワイヤー ロープ アイソレーターは、トレッドミル/エクササイズ機器やウェイト リフティング アクティビティからの影響や衝撃を受ける大規模なヘルス クラブに最適です。
ワイヤ ロープ アイソレータは、コンクリートの床に埋め込まれたスチール溶接ハウジングに組み込まれています。GXB28 には、アイソレータを交換できるアクセス ポートがあり、ANFF および ASFF アイソレータと同様のジャッキアップ タイプの調整システムを備えています。GXB28 は、さまざまな床の厚さで製造できます。
製品サイズ表


圧入試験データシート


45°傾斜圧入荷重試験データシート


せん断ローリング荷重試験データシート



ワイヤー ロープの防振装置には次の利点があります。

• 利用可能な幅広いサイズにより、重量に関係なく、ほぼすべての機械または筐体に取り付けることができます。
• コンパクトで目立たない設計と、たわみを最小限に抑えて重い衝撃荷重を減衰させる機能により、スペースが限られている場所での使用が可能になります。
• 3 面の全軸分離により、機器は縦、横、横のどの方向にも自由に移動できます。

• カスタムの巻線、ループ数、取り付け機能を利用して、特定の要件を満たすことができます。
• 特別なケーブル材料 (亜鉛メッキ鋼およびその他のステンレス鋼合金)、特別なバー材料 (ステンレス鋼、チタン仕上げメッキ)、および特別な取り付け構成 (インサート、ねじの種類、クリアランス ホール) など、ご要望に応じてご利用いただけます。

製品構造図

ワイヤーロープアイソレーターの設置ガイド
1.取り付け前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを慎重に確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3.防振装置は弾性部品であるため、作業時に少し可動スペースが必要です。取付前に、取付部に取付に影響を与える機器がないか、防振装置の可動スペースが十分に確保されているかをよく確認してください。取り付け前に、防振装置の状態が良好で、欠陥がないことを確認してください。
4. 適切なドライバーとバールを用意します。
5、最初にアイソレーターを重機または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレーターはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取り付け穴がわずかにずれている場合は、防振装置を移動するか、バールを使用して防振装置の取り付け穴を機器の取り付け穴に合わせ、固定ネジを締めます。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。
応用
