起源の場所: | 中国 |
ブランド名: | Kacise |
モデル番号: | GXB50-400 |
最小注文数量: | 1 |
---|---|
価格: | Negotiable |
パッケージの詳細: | カートン |
受渡し時間: | 5-8 仕事日 |
支払条件: | L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram |
供給の能力: | 100+ |
長さ: | 521mm | 幅: | 248mm |
---|---|---|---|
高い: | 216mm | 取付穴: | M18 |
共鳴周波数: | 5~10Hz | 外側取付穴距離/L1(mm): | 378/377.8 |
取付穴内距離/L2(mm): | 162/161.9 | 最大垂直変形 (mm): | 96.5 |
垂直静荷重 (Kg): | 1761年 | 垂直静的剛性 (Kg/mm): | 2235 |
垂直動的剛性 (Kg/mm): | 75.8 | 45°最大変形量(mm): | 137.2 |
45° 静荷重 (Kg): | 1241 | 45°静的剛性 (Kg/mm): | 125.6 |
45° 動剛性 (Kg/mm): | 37.8 | サイドサスペンションの最大変形量(mm): | 101.6 |
横吊り静荷重(Kg): | 464 | 側面吊り静的剛性 (Kg/mm): | 46.8 |
サイドサスペンション剛性 (Kg/mm): | 38.2 | 素材: | SS304 |
重量 (kg): | 27 | 製品のカスタマイズをサポートするかどうか: | はい |
製品説明

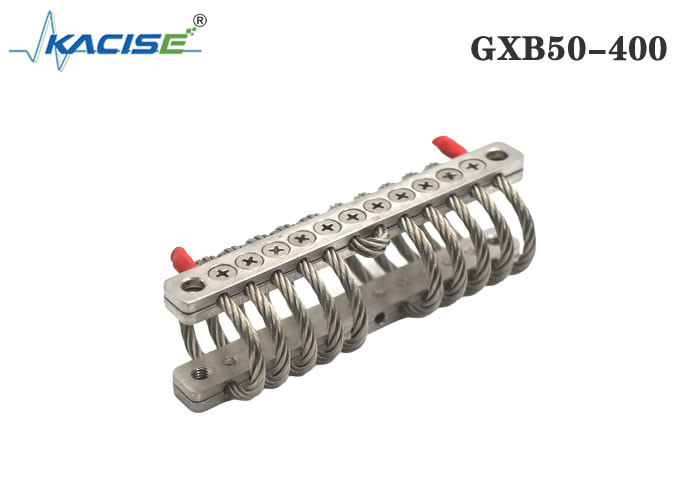

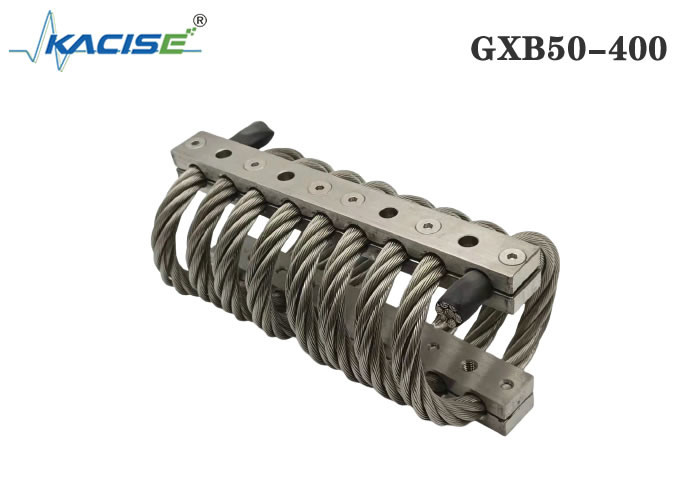

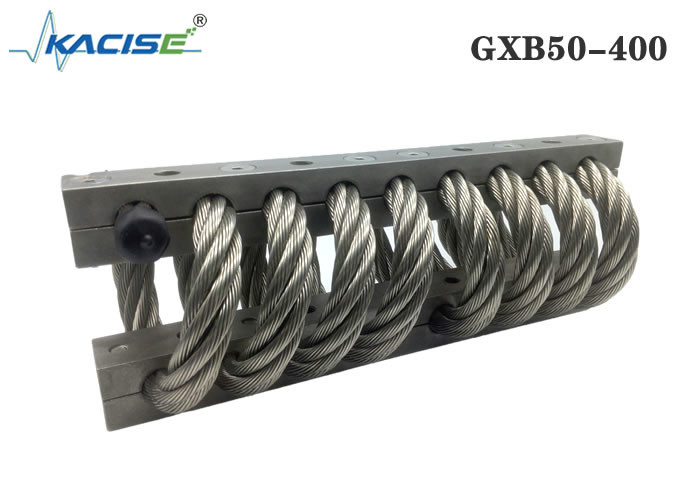

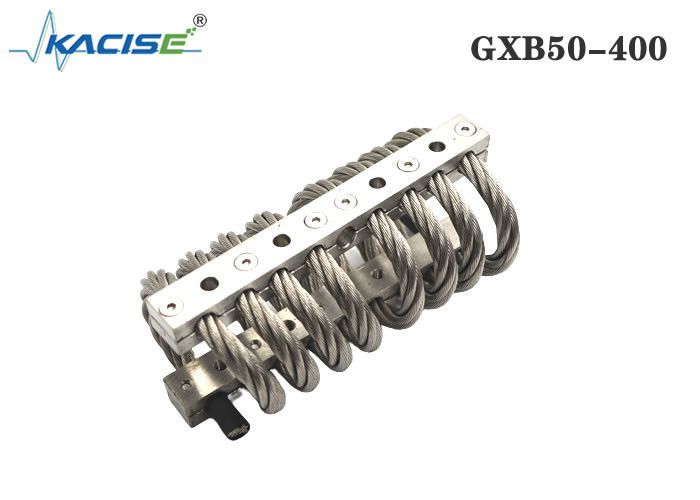

ワイヤー ロープ アイソレーターは非常に高性能の衝撃吸収材および振動アイソレーターであり、無限の用途で使用できます。
ワイヤーロープアイソレーターは、化学汚染や極端な温度などの厳しい環境条件で最大の衝撃を受けても優れた防振性能を維持するため、非常に有用な振動ダンパーです。
製品サイズ表
製品番号 | 高(mm) | 幅(mm) | 製品重量(kg) | インストール方法 | 穴のサイズ(mm) | ネジサイズ(mm) | ザグリテーパー | |
JGX-286-8-X-16860-AS | 216 | ± 6.35 | 248 | 27.2 | A、B、C、D、E、S | Ø19.8 + 0.13- 0.38 | M18X2.5 | 90° |
圧入試験データシート
曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 17610 | 96.5 | 2236 | 758 |
45°傾斜圧入荷重試験データシート
曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 12410 | 137.2 | 1256 | 378 |
せん断ローリング荷重試験データシート
曲線番号 | 製品番号 | 静荷重(N) | 最大変形量 (mm) | 振動剛性 Kv kN/m | 衝撃剛性 Ks kN/m |
1 | JGX-286-8-X-16860-AS | 4640 | 101.6 | 468 | 468 |
ワイヤー ロープの防振装置には次の利点があります。
1: 非線形剛性あり
2: オールラウンドな衝撃吸収
3:共振周波数が低く、低周波衝撃吸収効果が良い
4: 耐食性、高温および低温耐性、過酷な環境で動作し続けることができます
5: 簡単な設置、メンテナンスフリー、長寿命
製品構造図
ワイヤーロープアイソレーターの設置ガイド
1.取り付け前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを慎重に確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3.防振装置は弾性部品であるため、作業時に少し可動スペースが必要です。取付前に、取付部に取付に影響を与える機器がないか、防振装置の可動スペースが十分に確保されているかをよく確認してください。取り付け前に、防振装置の状態が良好で、欠陥がないことを確認してください。
4. 適切なドライバーとバールを用意します。
5、最初にアイソレーターを重機または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレーターはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取り付け穴がわずかにずれている場合は、防振装置を移動するか、バールを使用して防振装置の取り付け穴を機器の取り付け穴に合わせ、固定ネジを締めます。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。
ワイヤー ロープ アイソレーターの詳細情報
ワイヤー ロープ アイソレーターは非常に高性能の衝撃吸収材および振動アイソレーターであり、無限の用途で使用できます。ワイヤーロープアイソレーターは、化学汚染や極端な温度などの厳しい環境条件で最大の衝撃を受けても優れた防振性能を維持するため、非常に有用な振動ダンパーです。寿命が長く、あらゆる次元の弾性変位に適応できるため、多方向の防振が可能で、さまざまな方法で設置できます。
精密機器、ミサイルや衛星の輸送、プロセッサ、通信ユニット、航行システムや発射システムの保護、大規模な建設などのデリケートな用途向けの発電機や振動絶縁などの頑丈な機械を柔軟にサポートします。ワイヤ ロープ アイソレータの動作温度は -75°C~+175°C、最大 +370°C で、各ワイヤ ロープ アイソレータには非線形剛性が緩和されています。最大動的変位は、マウントが占有するスペースの 70% を超え、変位が増加すると動的剛性が低下します。
