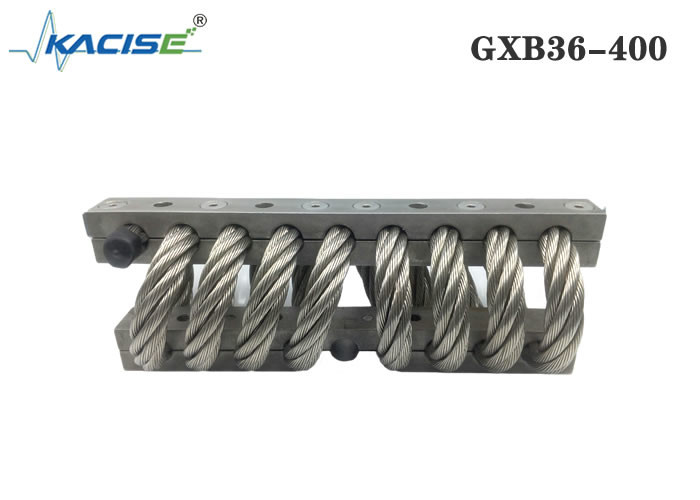

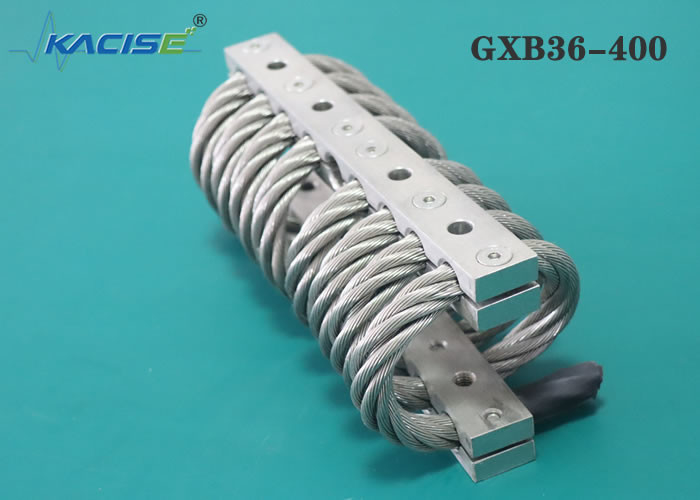

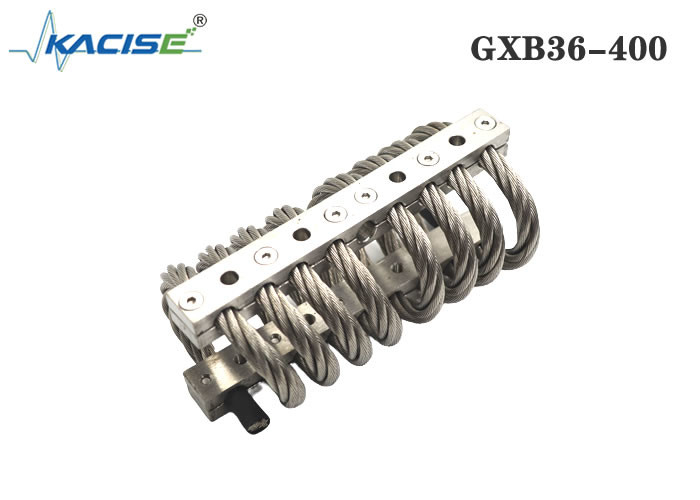

GXB36-400 エネルギー吸収と振動絶縁のための耐衝撃ヘリカル ワイヤー ロープ アイソレーター

製品説明
スチール ワイヤ ロープの応力とひずみは、曲げ条件で非線形の対応関係にあります。ワイヤーロープ防振装置は、強力な方法でワイヤーロープを特定の曲げ形状にし、ワイヤーロープが力によって変形したときに内部摩擦を使用して振動と衝撃エネルギーを消散させ、振動を排除し、衝撃を軽減します。し、ノイズを低減します。
ワイヤー ロープの防振装置は、非線形剛性を備えた高性能の衝撃吸収材および防振装置です。化学汚染や極端な温度などの過酷な環境条件下での優れた防振性能。耐用年数が長く、様々な大きさの弾性変位に対応でき、全方向の防振を実現でき、設置方法も多彩です。
通常、重機（発電機、大型油圧プレス、ロケット発射基地など）に弾性支持を提供し、精密機器、ミサイル、航空機、戦車などの大型機器の輸送に衝撃吸収保護を提供するために使用されます。精密機器、精密機器を搭載し、振動から隔離された作業環境を提供します。
製品サイズ表


圧入試験データシート


45°傾斜圧入荷重試験データシート


せん断ローリング荷重試験データシート



ワイヤー ロープの防振装置には次の利点があります。

• 頑丈な全金属構造
• 比類のない温度。
• 三軸機能
• フェイルセーフ構造
• 高減衰
• 長寿命でメンテナンスフリー

製品構造図

ワイヤーロープアイソレーターの設置ガイド
1.取り付け前に、ネジが同じかどうかなど、取り付け穴が防振装置の取り付け穴と一致しているかどうかを慎重に確認してください。
2、取り付け穴はきれいで、バリ、錆、損傷、その他の欠陥はありません。
3.防振装置は弾性部品であるため、作業時に少し可動スペースが必要です。取付前に、取付部に取付に影響を与える機器がないか、防振装置の可動スペースが十分に確保されているかをよく確認してください。取り付け前に、防振装置の状態が良好で、欠陥がないことを確認してください。
4. 適切なドライバーとバールを用意します。
5、最初にアイソレーターを重機または固定機器に取り付けます。取り付けネジを締める必要がないため、アイソレーターはわずかにアクティブになります。
6. 防振装置の反対側に接続装置を取り付けます。取り付け穴がわずかにずれている場合は、防振装置を移動するか、バールを使用して防振装置の取り付け穴を機器の取り付け穴に合わせ、固定ネジを締めます。
7. デバイスの位置を固定したら、すべての固定ネジを締めます。
応用
