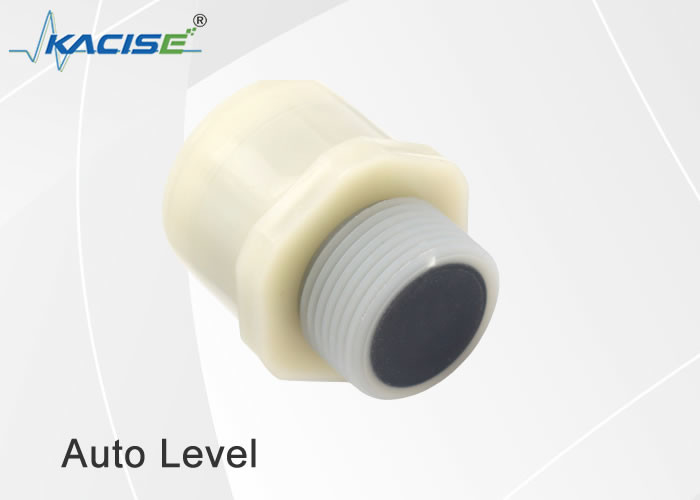

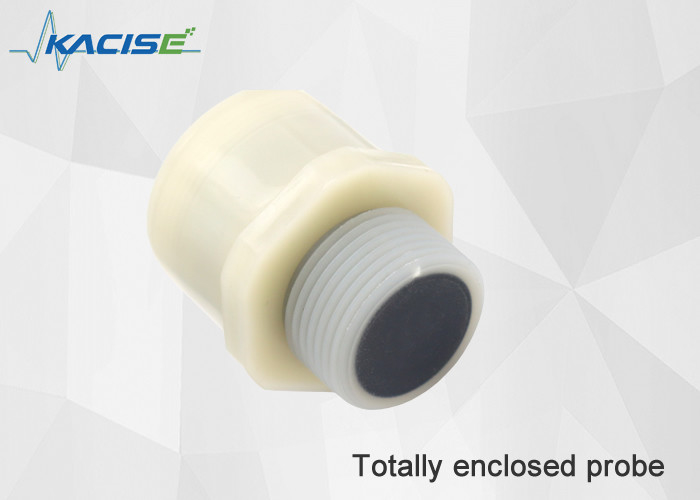

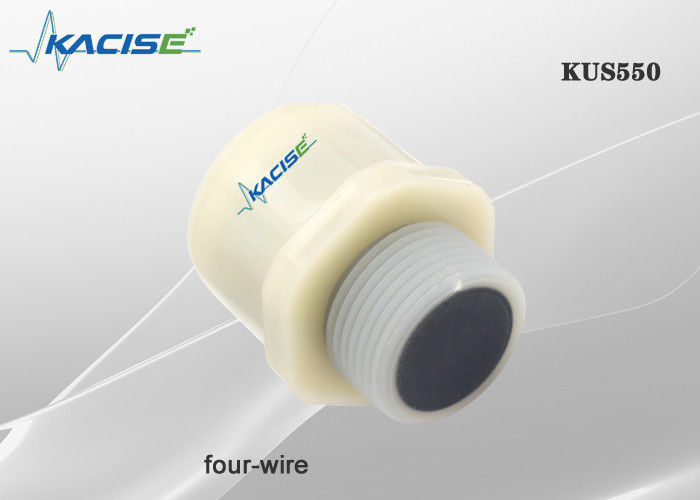

KUS550 近距離測定用アナログ出力超音波センサ

KUS550シリーズ 超音波レベルセンサー

1.特徴

• 7.5° の狭いビーム角度により、信号の高い信頼性が保証されます

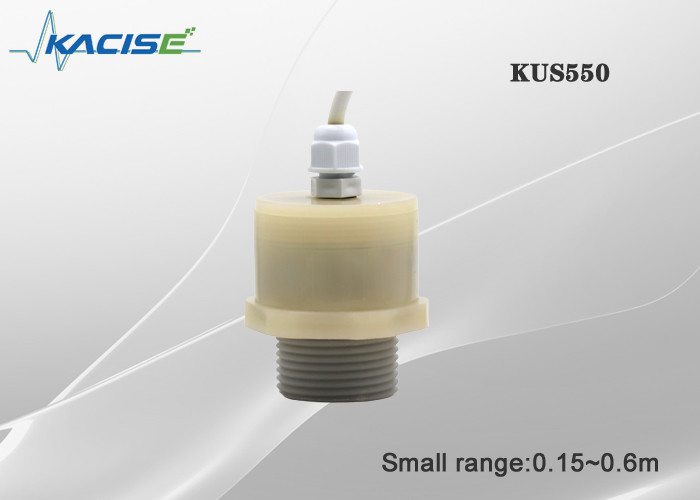

• 死角が小さく高分解能のスモールレンジモデル
• 自動偽エコー抑制な

2.次元
図中の単位はmmです。

3.説明

KUS550 低出力超音波レベル ゲージは、低動作電流、短い整定時間、優れた安定性を備えた真の低出力超音波センサーです。特に電源に適しており、応答時間が短く、送信時間が 1 ミリ秒を超えず、短いウェイクアップ時間の要件に適応します。低電圧、低消費電力、簡単な設置と使用の特徴があります。温度デジタル補償機能、広い動作温度範囲。高精度、高周波数応答、優れた安定性。耐衝撃性、耐疲労性、高い信頼性。

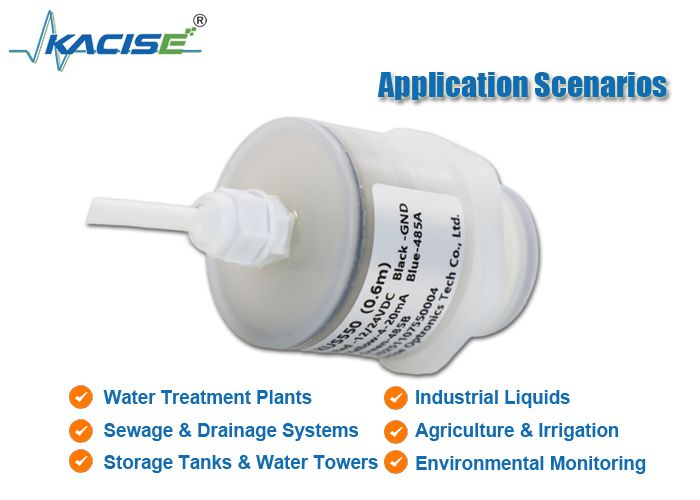

業界への適応：モノのインターネット、給水、産業制御、その他の分野。

KUS550 低出力超音波液面計のスリープ状態は 0.3mA 未満、波状態は 20mA 未満、検出状態は 5mA 未満です。つまり、電源が 3.3V の場合、スリープ電流は 0.3mA となり、このときの消費電力は 0.0003X3.3=0.00099W となります。このシリーズの低出力超音波レベル ゲージは、マンホール、工場の水タンク、タンク、都市工学、水道水、下水処理、水利および水力発電、鉄鋼、炭鉱、電気などのスマート IoT 産業での用途に特に適しています。 、石油化学、都市の内陸河川および湖沼、輸送および食品加工産業。高精度の超音波レベルゲージでデータを収集し、リアルタイムで液面/レベルの高さと温度を監視し、クラウドプラットフォームのデータをリアルタイムで更新し、リアルタイムでアラームを発することで、手動検査のコストを削減し、システムの状態を正確に把握します。

4.低消費電力モード

2 に設定された作業モードは、低消費電力の作業モードです。

低消費電力超音波レベル・距離センサの実現方法

a) 低消費電力 IC を使用する

通常消費電力の少ないほぼ新品のICを使用しています。

b) センサー内の各回路の電力を制御します。

センサーの回路には、送信回路、受信回路、および MCU の基本回路の 3 つの部分があります。MCUは、回路の各部の働きを制御できるようにすることで消費電力管理を実現し、消費電力を制御します。

c) マイコン自体が動作していないときは、スリープ モードに入り、消費電力をさらに削減します。

5.設置条件
環境温度が0℃を下回る環境でセンサを設置する場合、保護対策上十分に機能するはずです。スチール ナットを使用してセンサーを貫通穴に直接取り付ける場合は、ハウジングのねじ山の中央に固定する必要があります。

6.ご注文について

KUS550シリーズ 超音波センサ データシート_v2.8.pdf...
