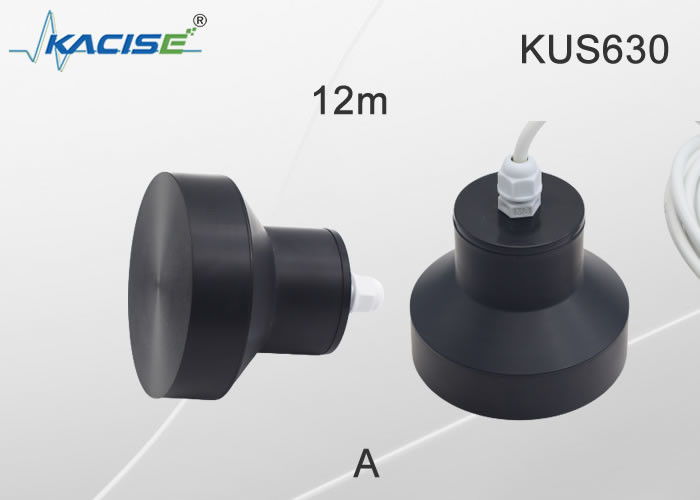

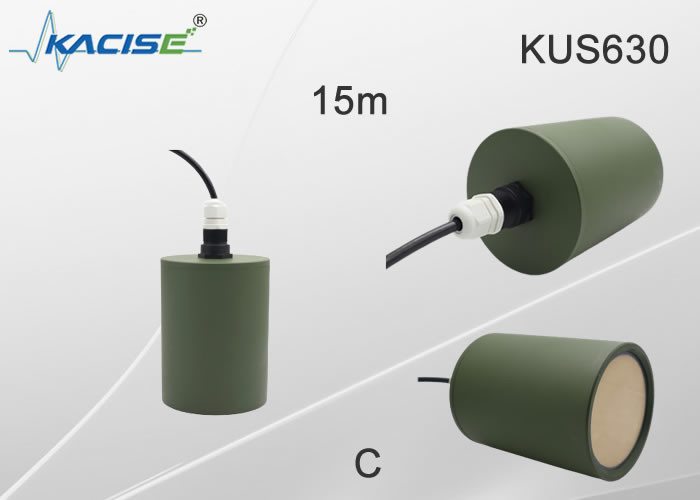

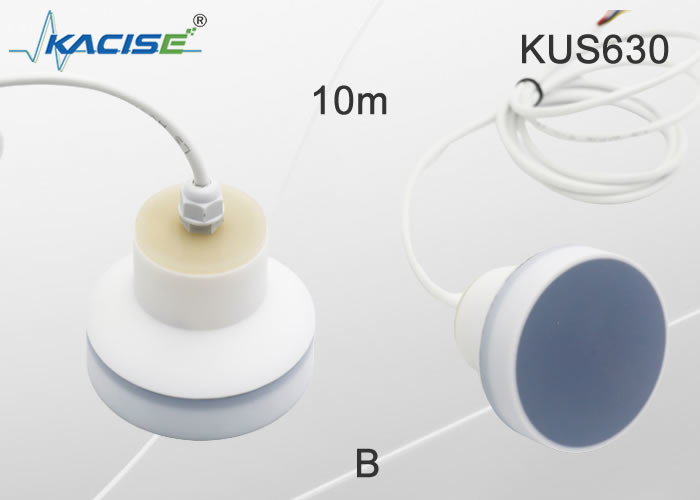

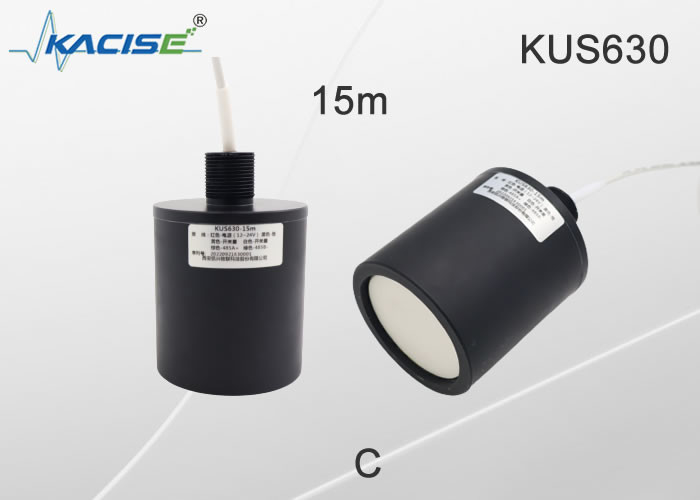

Name: カー パーキング システム 24V 超音波センサー プローブ検出テスター KUS630 シリーズ
Brand: Kacise
SKU: KUS630
Rating: 4.8 (127 reviews)

ホーム製品超音波トランスデューサーセンサー

カーパーキングシステム 24V 超音波センサープローブ検出テスター KUS630 シリーズ

商品の詳細:

起源の場所:	中国
ブランド名:	Kacise
モデル番号:	KUS630

お支払配送条件:

最小注文数量:	1
価格:	Negotiable
パッケージの詳細:	151510cm、1.2kg
受渡し時間:	5-8 仕事日
支払条件:	L/C、D/A、D/P、T/T、ウエスタンユニオン、MoneyGram
供給の能力:	100+

連絡先

詳細製品概要

範囲:	10m~30m+	出力:	4~20mA/NPN/PNP/RS485/0-3V、0-5V
電源:	3.3-24 V	作業電流:	≤45mA
温度修正:	はい	作業温度:	-25… 70℃ （248… 343K）
保護クラス:	IP68	シェル素材:	PVDF
測定精度:	≤1%
ハイライト:	超音波センサープローブ検出テスター、駐車場システム超音波トランスデューサーセンサー、24v超音波トランスデューサープローブ , Car Parking System Ultrasonic Transducer Sensor , 24v Ultrasonic Transducer Probe

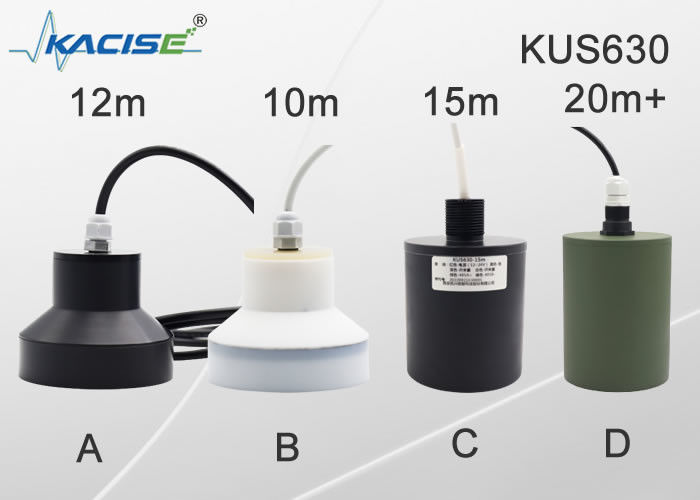

KUS630シリーズ超音波レベル計

1.特徴

超音波距離測定の動作原理を使用し、超音波の放射、物体の反射、エコーの受信の間の時間差を使用して測定距離を測定する非接触測定器です。
高度な超音波検出方法を使用すると、赤外線やマイクロ波検出方法のような外部環境の変化や干渉による誤警報が発生しません。
アラーム距離は柔軟に設定できます。車両が所定の位置にあり、測定された距離が事前設定された距離よりも小さい場合、LED ライト信号が生成され、RS-485 インターフェイスを介して車両到着情報がコントローラーに送信されます。
材料レベルの距離を測定する場合、測定対象物に触れず、可動部分がありません。インストールとデバッグが簡単で、修理と保守が簡単で、測定精度が高いです。検出器の消費電力は非常に低く、RS485出力インターフェイスが採用されています。インターフェイスはシンプルで安全、信頼性が高く、安定しており、二次開発に適しています。
車両が駐車スペース内にあるかどうかを確実に検出でき、隣接する駐車スペースの誤検出、駐車スペース内の人物の誤検出、障害物の誤検出などを防止する誤検出防止機能を備えています。
すべての知的財産権と生産技術を備えた完全に独立した開発により、優れた技術サービス保証、高品質、低価格を提供します。な

2.寸法
図中の単位はmmです。

カーパーキングシステム 24V 超音波センサープローブ検出テスター KUS630 シリーズ 0

3.電気接続と信号の定義
カーパーキングシステム 24V 超音波センサープローブ検出テスター KUS630 シリーズ 1

ラインオーダー	C臭い	D定義
1	赤	パワーはポジティブ
2	黒	電源リターングランド
3	黄色	アナログ出力、電圧出力、電流出力スイッチ出力
4	青い	RS485 A+ または uart TXD
5	緑	RS485 B または uart RXD

ケーブルの色	ラインオーダー	説明	述べる
赤	1	搭載	3.3V～30Vのワイド電圧入力
黒	2	アース
黄色	3	スイッチ出力	スイッチ端子、負荷容量1A 60V、独立したロジックで最大2つのスイッチ出力をサポートし、2つの端子はスイッチの2つの接点であり、正と負の極を区別せず、自由に接続できます。
白	4	スイッチ出力
茶色	4	RS485A+
緑	5	RS485B-

4.パラメータの説明

Mモデル:KUS630
測定範囲	0.8m…15m
盲点	0 ... 0.6m (不安定な作業領域は 0.6m 以内です。この範囲での作業はお勧めしません);0.3m の最小死角バージョンを達成できますが、これはカスタマイズする必要があります。
供給電圧	3.3 ... 24 V DC、リップル 10 %SS

作業電流	≤ 45 mA (最速の測定速度) 低電力バージョン、スリープ消費電力は 0.3mA 以下、送信消費電力は 20mA (2ms 以下)、受信消費電力は 8mA 以下 (150ms 以下)
出力信号	1: プログラム可能なアナログ出力 0-10V。 2:RS485 出力。 3:UARTシリアル出力 4:4-20mA出力 5:スイッチ出力
測定精度	≤1%
温度補償	はい

労働条件

作業温度	-25…70℃(248…343K)
保管温度	-40…85℃(233…358K)

その他の指示

電気接続	5芯ケーブル（アナログ出力）、6芯ケーブル（スイッチ出力）；
保護クラス	IP68
シェル素材	PVDF

5. 注文情報

KUS	Mモデル	〇出力	R怒り	D記述する
	630C	カスタマイズをサポート
	カスタムメイド
		0～10V	アナログ0～10V出力
		0～5V	アナログ0～5V出力
		0～3V	アナログ0～3V出力
		4～20mA	アナログ4～20mA出力
		SW	スイッチ出力
		ウアート	UART シリアル出力 MODBUS RTU プロトコル
		RS485	RS485 出力 MODBUS RTU プロトコル
			XXXmm	XXX mmは最大測定距離を意味します (デフォルト15000mm)
KUS	550	RS485	10000mm
