| 起源の場所: | 中国 |
| ブランド名: | Kacise |
| モデル番号: | KUS630C |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 15*15*10cm、0.5kg |
| 受渡し時間: | 5-8の仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 100+ |
| 範囲: | 0~20m | 出力: | 4~20mA/NPN/PNP/RS485/0-3V、0-5V |
|---|---|---|---|
| 電源: | 3.3-24 V | 働く流れ: | ≤45mA |
| 温度修正: | はい | 働く温度: | -25… 70℃ （248… 343K） |
| 保護クラス: | IP68 | 貝材料: | PVDF |
| 測定の正確さ: | ≤ 1% | ||
| ハイライト: | KUS630Cの水中超音波センサー,一定した水中超音波センサー |
||

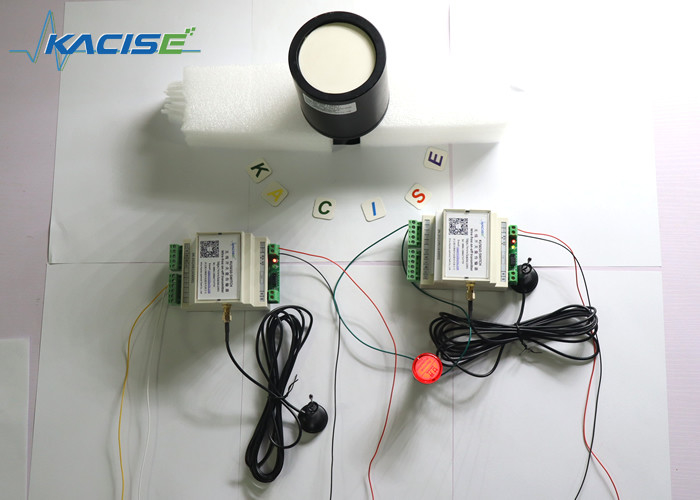

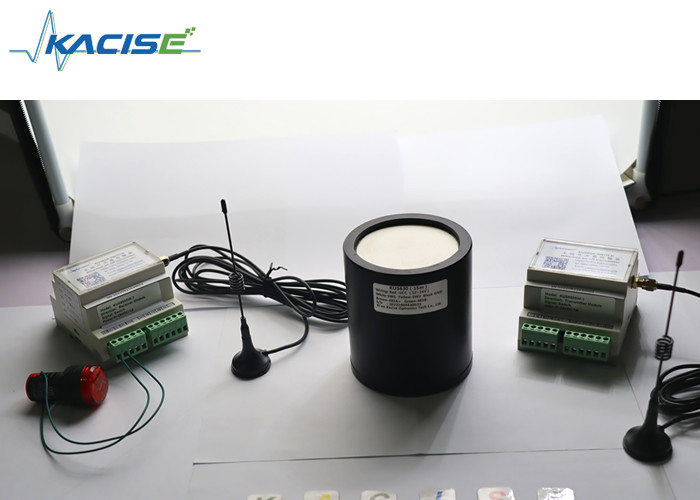

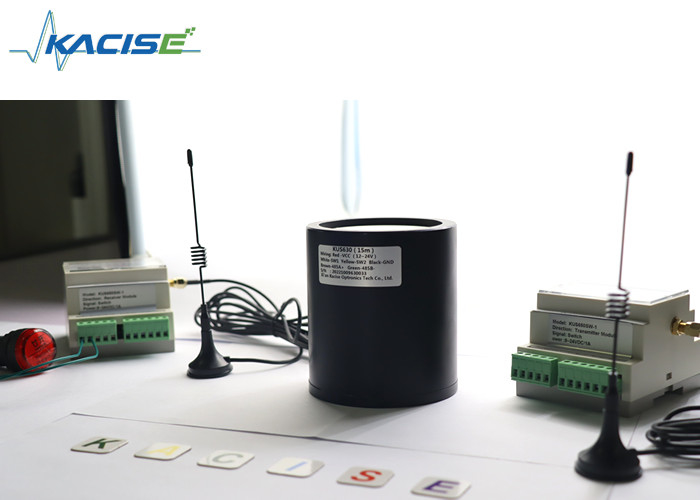

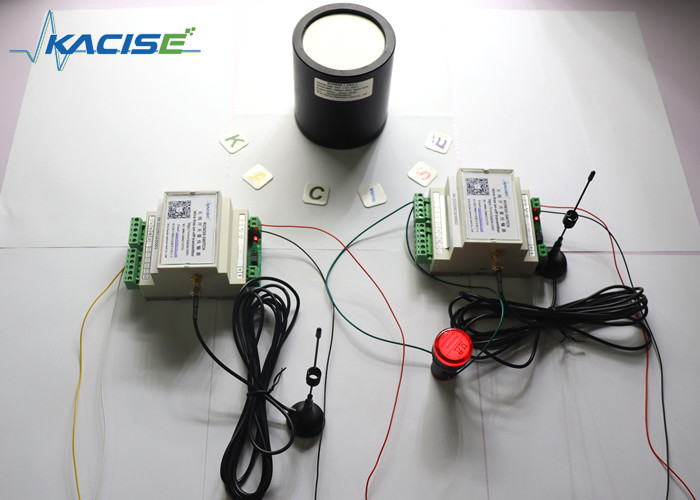

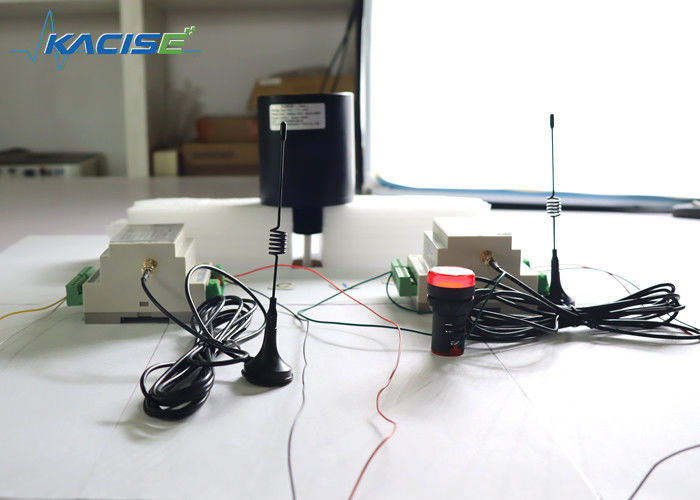

KUS630シリーズ超音波水平なメートル
1.Features
2.Product記述
、防水、十分に囲まれている防蝕、全天候用。
3. 次元
図表の単位はmmである
4.Electrical関係および信号定義
| ライン順序 | 色 | 定義 |
| 1 | 赤い | 力は肯定的である |
| 2 | 黒い | 力のリターン地面 |
| 3 | 黄色 | アナログ出力、電圧出力、現在の出力スイッチ出力 |
| 4 | 青 | RS485 A+かuart TXD |
| 5 | 緑 | RS485 B-かuart RXD |
| ケーブル色 | ライン順序 | 記述しなさい | 注目 |
| 赤い | 1 | 動力を与えられる | 3.3V-30V広い電圧入力 |
| 黒い | 2 | GND | |
| 黄色い | 3 | スイッチ出力 | スイッチ ターミナル、積載量1A 60Vは、独立した論理の2までスイッチ出力を、2台のターミナルでしたりスイッチの2つの接触、肯定的で、否定的な棒の間で区別しないし、自由に接続することができる支える。 |
| 白い | 4 | スイッチ出力 | |
| 茶色 | 4 | RS485A+ | |
| 緑 | 5 | RS485B- |
5.Parameter記述
| モデル:KUS630 | |
| 測定範囲 |
0.8m… 20m |
|
盲点 |
0… 0.6m （不安定な仕事域は0.6mのそれの内にこの範囲ではたらくために推薦されないある）;カスタマイズされる必要がある0.3mの最低の不感区域版を達成することができる。 |
| 供給電圧 | 3.3の… 24ボルトDCのさざ波10% SS |
|
現在の働くこと |
≤ 45 mA （最も速い測定の速度） ローパワー版、睡眠のパワー消費量は0.3mAよりより少なくある、パワー消費量を送ることは20mA （2msよりより少なく）であり、パワー消費量を受け取ることは8mAより多くではない（150msよりより少なく） |
|
出力信号 |
1:プログラム可能なアナログ出力0-10V。 2:RS485出力。 3:Uartの連続出力 4:4-20mA出力 5:スイッチ出力 |
| 測定の正確さ | ≤ 1% |
| 温度修正 | はい |
労働条件
| 働く温度 | -25… 70℃ （248… 343K） |
| 保管温度 | -40… 85℃ （233… 358K） |
他の指示
| 電気関係 | 5中心ケーブル（アナログ出力）、6中心ケーブル（スイッチ出力）; |
| 保護クラス | IP68 |
| 貝材料 | PVDF |
6.Applicable機会:
マンホール、工場水漕、タンク、都市計画、水道水、汚水処理、水保護および水力電気、鉄および鋼鉄、炭鉱、電気、石油化学製品、都市川および湖、交通機関および食品加工工業。
7. 発注情報
| KUS | モデル | 出力 | 範囲 | 記述しなさい |
| 630C | サポート カスタム化 | |||
| 顧客用 | ||||
| 0-10V | アナログ0-10V出力 | |||
| 0-5V | アナログ0-5V出力 | |||
| 0-3V | アナログ0-3V出力 | |||
| 4-20mA | アナログ4-20mA出力 | |||
| SW | スイッチ出力 | |||
| Uart | Uartの連続出力MODBUS RTU議定書 | |||
| RS485 | RS485出力MODBUS RTU議定書 | |||
| XXX mm |
XXX mmmeans最高の測定の間隔 （default1000mm） |
|||
| KUS | 550 | RS485 | 10000mm | |
あなたが知る必要がある8.Parameters
1. 蒸気があるかどうか液体なら測定されるべき媒体のタイプ（液体か固体、特定の名前、明確な水、下水、泥、ガソリン、ディーゼル、トルエン、二酸化硫黄、等）、霧、泡、波、液体の表面の目的を浮かべるかき混ぜること;固体なら、塵があるかどうか。
2。媒体の温度そして圧力。
3。媒体のcorrosiveness。瓶に置かれれば、瓶の材料にanti-corrosionライニングがあるかどうかわかることは必要である。
4。測定の範囲は少数のメートルであり、盲点は要求される。
5.労働環境:カバーが付いている開いたプール、プール、横のタンク、縦タンク、球形タンク、タンクが大気圧にあるかどうか、等のような。
6.定常電圧:24VDCは、任意220VACカスタマイズされた12VDC/9VDC共通力である場合もある。
7.出力信号:4~20mA現在の485/0-3Vの0-5V電圧出力/リレー出力。
9.装置の形態:それは表示がある必要があるかどうか;ワンピースか割れ目タイプ。
9.More適用
